角度调节机构及花洒的制作方法

本实用新型涉及一种沐浴用品，尤其涉及一种角度调节机构及花洒。

背景技术：

现有使用的沐浴喷头通过固定于墙上的沐浴架进行安装的，沐浴架安装时的角度决定了喷头的出水角度，即喷头的出水位置及角度不能根据洗浴者身高不同进行调节，给洗浴过程带来了不舒适感。同样也不能满足当洗浴空间临时发生变化时，调整喷头的出水位置的要求，存在有很大的局限性，给洗浴者带来了居多的不便。

因此，有必要提供一种角度调节机构及花洒解决以上技术问题。

技术实现要素：

本实用新型的目的在于提供一种可任意角度转动调节和自动锁止的角度调节机构及花洒。

本实用新型提供一种角度调节机构，包括第一圆管和第二圆管，所述第一圆管包括转轴，所述转轴的截面为圆形，设置于第一圆管的外圆弧面上；所述第二圆管包括销孔，所述销孔的截面为六边形，设置于第二圆管的管径壁内，所述转轴卡设于所述销孔且转动配合连接。

优选的，所述转轴数量为两个，呈180°对角设置于第一圆管的外圆弧面上，所述销孔的数量为两个，与所述两个转轴相对应设置。

优选的，所述转轴的直径等于所述销孔的内切圆直径。

优选的，所述转轴为弹性件。

本实用新型还提供一种花洒，包括角度调节机构和依次连接的喷水部和软管部，所述角度调节机构的第二圆管套设于所述软管部的外侧，所述第一圆管远离所述喷水部设置。

与相关技术相比，本实用新型提供的角度调节机构通过转轴与销孔的转动配合连接，使所述第二圆管沿第一圆管任意角度转动，同时，所述转轴为弹性件，当人为转动力被撤除后，通过该弹性件自身膨胀实现角度限位。本实用新型还提供一种花洒，所述角度调节机构的第二圆管套设于所述花洒的软管部外侧，所述第一圆管安装于花洒固定架上，根据不同洗浴者的身高随意调节花洒出水角度，给沐浴带来舒适性，结构简单、使用方便、适应性广。

附图说明

图1为本实用新型提供的角度调节机构的剖视图；

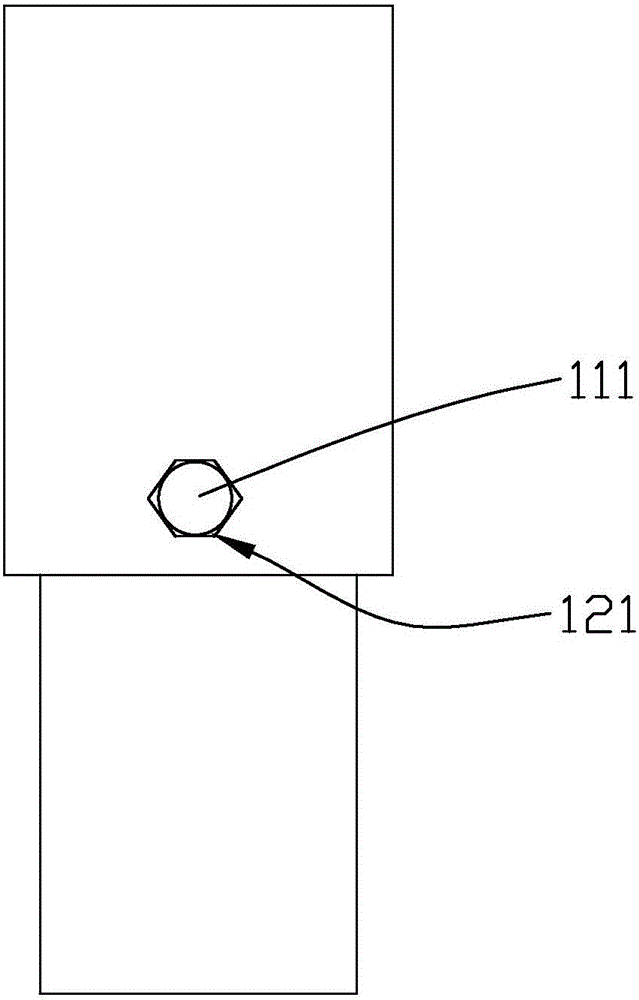

图2为图1的左视图；

图3为本实用新型提供的花洒的局部剖示意图。

具体实施方式

下面将结合附图和实施方式对本实用新型作进一步说明。

请同时参阅图1和图2，其中，图1为本实用新型提供的角度调节机构的结构示意图，图2为图1的左视图。所述角度调节机构1包括第一圆管11和第二圆管12，所述第一圆管11包括转轴111，所述转轴111的截面为圆形，其数量为两个，呈180°对角设置于第一圆管11的外圆弧面上，且临近所述第一圆管11的端部边沿。

所述第二圆管12包括销孔121，所述销孔121的截面为六边形，设置于第二圆管12的管径壁内，其数量为两个，与所述两个转轴111的位置相对应设置，临近所述第二圆管12的端部边沿。

所述第一圆管11套设于所述第二圆管12内，所述转轴111卡设于所述销孔121内且转动配合连接，即所述第二圆管12通过转轴111与销孔121的转动配合连接，可沿所述第一圆管11实现角度调节。

在本实施例中，所述转轴111的直径等于所述销孔121的内切圆直径，所述转轴111为弹性件，可实现转动到任意角度后自动锁止的状态，增大了角度调节的随意性和方便性。

所述转轴111的弹性件可为多块弹簧片围成的圆柱、泡沫棉、橡胶或弹簧钢中的任意一种，用于当转动力被释放后，自行膨胀锁止。

请参阅图3，为本实用新型提供的花洒的局部剖示意图。所述花洒100包括角度调节机构1、喷水部2和软管部3。所述喷水部2与软管部3连接，所述角度调节机构1的第二圆管12套设于所述软管部3的外侧，所述第一圆管11远离所述喷水部21设置。

固定架200固定于墙上，所述花洒100通过所述第一圆管11安装于所述固定架200上，实现固定于墙上。当所述第二圆管12沿所述第一圆管11进行角度调节时，相应位置的所述软管部3实现柔性弯曲，不影响所述花洒100的出水量。

与相关技术相比，本实用新型提供的角度调节机构通过转轴与销孔的转动配合连接，使所述第二圆管沿第一圆管任意角度转动，同时，所述转轴为弹性件，当人为转动力被撤除后，通过该弹性件的膨胀实现角度限位。本实用新型还提供一种花洒，所述角度调节机构的第二圆管套设于所述花洒的软管部外侧，所述第一圆管安装于花洒固定架上，根据不同洗浴者的身高随意调节花洒出水角度，给沐浴带来舒适性，结构简单、使用方便、适应性广。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
