带计数功能的贯入仪的制作方法

本实用新型涉及一种贯入仪，特别是一种带计数功能的贯入仪。

背景技术：

贯入仪是利用一定的锤击动能，将标准规格的贯入器击入钻孔底部土层中至预定深度,根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。而贯入阻力通常都是以圆锥探头贯入土层30cm时的锤击次数作为评价数。现有的贯入仪通常都是人工口头数数记录锤击次数，落锤是否举高至试验标准规定的高度也没有校验手段，全凭试验人员的责任心。因此很容易因为人为原因，出现评价误差或错误。

技术实现要素：

本实用新型的目的在于，提供一种带计数功能的贯入仪。本实用新型可以自动记录锤击次数，可使评价更加精准客观。

本实用新型的技术方案：带计数功能的贯入仪，其特点是：包括探杆，探杆下端设有圆锥探头，上端连接有导向杆，导向杆上设有落锤，落锤上方设有限位套，导向杆和探杆额连接处设有锤垫；所述限位套上方设有安装座，安装座上设有按钮式计数器。

上述的带计数功能的贯入仪中，所述安装座上支板，支板两侧分别设有按钮式计数器和探针；且按钮式计数器的按钮朝上，探针上端连接有触发杆，下端穿过安装座；触发杆一端与探针相连，另一端位于按钮式计数器的按钮上方，中间穿过支板。

前述的带计数功能的贯入仪中，所述探针上设有复位弹簧，复位弹簧位于安装座下方，且复位弹簧下端设有固定在探针上的限位销。

前述的带计数功能的贯入仪中，所述安装座通过管套与导向杆固定，管套上设有定位螺钉。

与现有技术相比，本实用新型通过在贯入仪的导向杆上设置按钮式计数器，使落锤在上升至一定高度后能够触发计数器工作，从而可以自动完成锤击次数的记录。本实用新型的结构精简、安装便捷，能够使土层评价脱离人为主观因素，评价更加精准客观。

附图说明

图1是本实用新型的结构示意图；

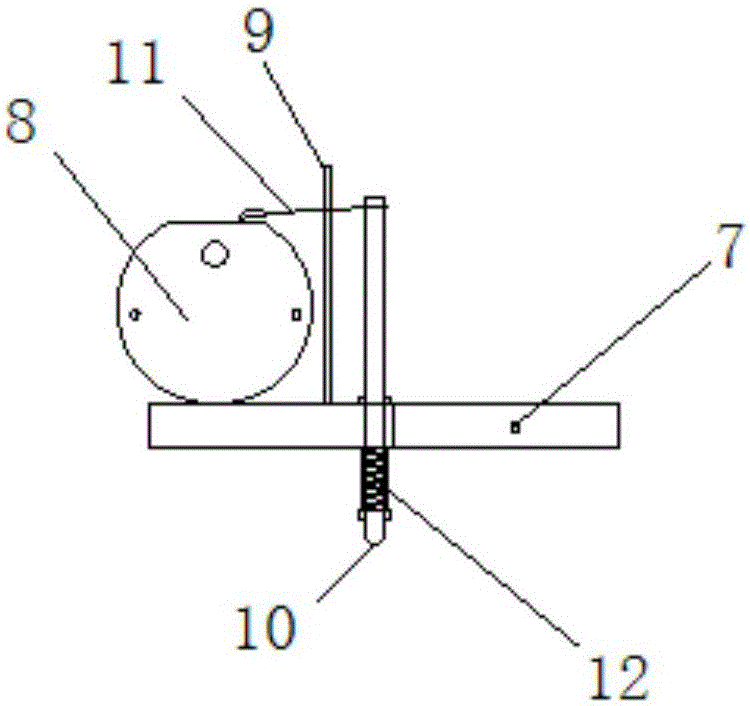

图2是按钮式计数器的具体安装结构示意图；

图3是安装座的结构示意图。

附图中的标记：1-探杆，2-圆锥探头，3-导向杆，4-落锤，5-限位套，6-锤垫，7-安装座，8-按钮式计数器，9-支板，10-探针，11-触发杆，12-复位弹簧，13-管套。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明，但并不作为对本实用新型限制的依据。

实施例。带计数功能的贯入仪，其特征在于：包括探杆1，探杆1下端设有圆锥探头2，上端连接有导向杆3，导向杆3上设有落锤4，落锤4上方设有限位套5，导向杆3和探杆1额连接处设有锤垫6；所述限位套5上方设有安装座7，安装座7上设有按钮式计数器8。所述安装座7上支板9，支板9两侧分别设有按钮式计数器8和探针10；且按钮式计数器8的按钮朝上，探针10上端连接有触发杆11，下端穿过安装座7；触发杆11一端与探针10相连，另一端位于按钮式计数器8的按钮上方，中间穿过支板9。所述探针10上设有复位弹簧12，复位弹簧12位于安装座7下方，且复位弹簧12下端设有固定在探针10上的限位销。所述安装座7通过管套13与导向杆3固定，管套13上设有定位螺钉。

本实用新型的工作原理：贯入仪正常工作时，先将落锤抬升到一定高度，然后下落锤击锤垫，使探杆向下贯入。当落锤抬升到一定高度时，落锤向上顶压探针，探针向上移动，使触发杆一端上移，而触发杆以支座为杠杆支点，另一端会下移，触发按钮式计数器的按钮，实现计数。本实用新型可以使用市面上的现有按钮式计数器，更换维修都十分方便。
