本实用新型涉及水利工程地基检测技术领域,具体为一种水利工程地基检测装置。
背景技术:
水利工程地基检测是一项关乎人民生命财产安全的大事,水利工程地基检测装置也是一种精度要求很高的仪器,随着科学技术的发展水利工程地基检测装置越来越多,对于水利工程地基检测装置需求越来越高,市面上的水利工程地基检测装置样式繁多,现如今销售的水利工程地基检测装置还存在多多少少的不足,比如没有更加好的保护装置,在使用过程中容易损坏仪器,或导致精度不够高,无法满足使用的需求,为了解决市场上存在的缺点,现今急需改善水利工程地基检测装置的设备,能够有高的精度,我们设置有特殊材质的保护壳,让仪器不需要拿出工具箱就能检测数据,更好的保护了仪器的安全,也减少了不必要的损失。
技术实现要素:
本实用新型的目的在于提供一种水利工程地基检测装置,以解决上述背景技术中提出的仪器保护不够、测量的精度和广度不够高等问题。
为实现上述目的,本实用新型提供如下技术方案:一种水利工程地基检测装置,包括把手、密码锁、旋转杆、固定器、工具箱、探头、探杆、承载力检测器、外壳、数据传输插头、指令输入器和显示器,所述把手的下端设置有数据储存器,所述密码锁上设置有卡扣,所述旋转杆与固定器相连接,所述工具箱的下端设置有穿心锤座,所述探杆与探头之间通过连接器相连接,所述外壳的内部设置有储物盒,所述承载力检测器上端设置有检测锤,所述数据传输插头的上端设置有控制面板。
优选的,所述密码锁上设置有指纹和数字两种解锁装置。
优选的,所述旋转杆的旋转角度范围为0-45°。
优选的,所述探杆为可拆卸结构,且设置有4根。
优选的,所述显示器设置有2个,且其和指令输入器之间为电连接。
与现有技术相比,本实用新型的有益效果是:该水利工程地基检测装置,结合现在水利工程地基检测装置进行创新设计,设置有特殊材质的保护壳,让仪器不需要拿出工具箱就能检测数据,更好的保护了仪器的安全,也减少了不必要的损失。
附图说明

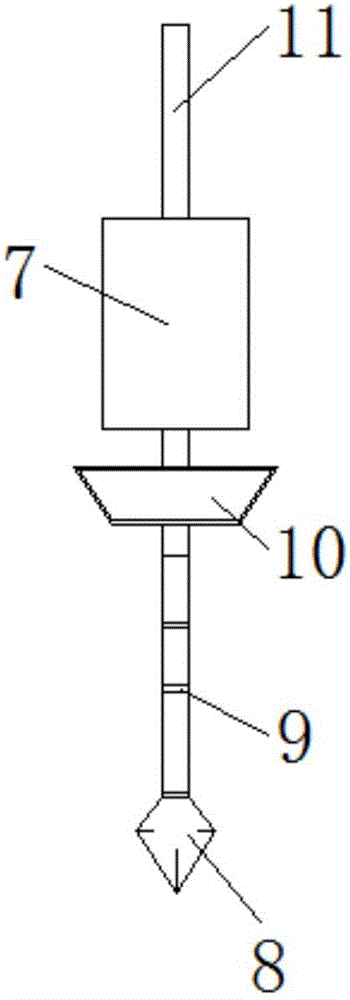

图1为本实用新型结构展开俯视示意图;
图2为本实用新型结构展开正视示意图;
图3为本实用新型结构展开储物盒示意图;
图4为本实用新型结构展开显示装置示意图。
图中:1、把手,2、数据储存器,3、密码锁,4、卡扣,5、旋转杆,6、固定器,7、工具箱,8、探头,9、连接器,10、穿心锤座,11、探杆,12、承载力检测器,13、储物盒,14、检测锤,15、外壳,16、数据传输插头,17、控制面板,18、指令输入器,19、显示器。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-4,本实用新型提供一种技术方案:一种水利工程地基检测装置,包括把手1、数据储存器2、密码锁3、卡扣4、旋转杆5、固定器6、工具箱7、探头8、连接器9、穿心锤座10、探杆11、承载力检测器12、储物盒13、检测锤14、外壳15、数据传输插头16、控制面板17、指令输入器18和显示器19,把手1的下端设置有数据储存器2,密码锁3上设置有卡扣4,密码锁3上设置有指纹和数字两种解锁装置,旋转杆5与固定器6相连接,旋转杆5的旋转角度范围为0-45°,工具箱7的下端设置有穿心锤座10,探杆11与探头8之间通过连接器9相连接,探杆11为可拆卸结构,且设置有4根,外壳15的内部设置有储物盒13,承载力检测器12上端设置有检测锤14,数据传输插头16的上端设置有控制面板17,显示器19设置有2个,且其和指令输入器18之间为电连接。
工作原理:在使用该水利工程地基检测装置之前,需要对整个水利工程地基检测装置进行简单的结构了解,在我们测试之前,首先输入密码打开密码锁3上的卡扣4,然后检查数据储存器2是否连接正常,然后要将需要测试地点所在地的要求通过控制面板17和指令输入器18输入仪器中,然后我们一项一项的对测试点进行测试,我们打开工具箱7,将探杆11取出,并和连接器9以及探头8连接好,再装上穿心锤座10,最后固定在固定器6上,然后关上工具箱7,将仪器提起让其自由落地运动,直到探头8在测试点上扎入30cm停止,然后将检测锤14取出,将工具箱7内的探头8和连接线相连接,最后插入数据传输插头16内,然后在刚刚扎出来的孔周围5米范围内随意摆放,然后用检测锤14敲击探杆11,测得相应数据,最后分析数据,这就是该水利工程地基检测装置工作的整个过程。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
