一种油水分离器的制作方法

本实用新型涉及一种油水分离装置，特别是涉及一种输油管道破损后，油品流入附近河流污染河水后的一种油水分离器。

背景技术：

在输油管道出现破损故障时，输油管道会有油品溢出，可能会流进附近的小河或溪流，油品会随着溪流向下游流动，污染河水，造成环境污染事故。对此，开发了油水分离装置，可以将油品挡住，使用抽油设备将油品回收，而溪流中的水可以继续向下游流动，实现油水分离，避免了拦河坝溃堤的风险。

技术实现要素：

本实用新型的目的，是提供一种油水分离器，解决油品污染河流和拦河坝溃堤的风险的问题。

采用的技术方案是：

一种油水分离器，包括油水分离机构和多个闸阀组件，其特征在于：

油水分离机构，包括多根管道、左立板、右立板和安装板，左立板和右立板竖直且平行设置，安装板设在右立板的上端面上，在右立板的下端面上设有底板。在左立板和右立板上分别开设有多个孔，孔的数量和管道的数量相同。每根管道穿过对应的一个孔。在安装板上开设有多个丝母安装孔，丝母安装孔的数量和管道的数量相同。

闸阀组件，包括丝杠、丝母、闸板和手轮，丝母设在丝母安装孔内，丝杠穿过丝母的螺纹孔，丝杠和丝母螺纹连接。手轮设在丝杠的上端面上。闸板设在丝杠的下端，闸板位于管道的管口对应位置。闸阀组件的数量和管道的数量相同。

所述的左立板的左端设有侧板。

所述的侧板的左端通过折页铰接有泄水槽。

所述的管道的外壁上设有两道槽钢。管道和两道槽钢捆绑焊接成一体。

其优点在于：本实用新型可以实现油水分离，避免了拦河坝溃堤的风险。可以通过调整手轮，改变开启闸口的大小，从而控制释放的水流流量。可以泄水槽能够将水放到下游一定距离，避免流水将钢管附件的河底冲出大坑。

附图说明

图1是本实用新型的结构示意图。

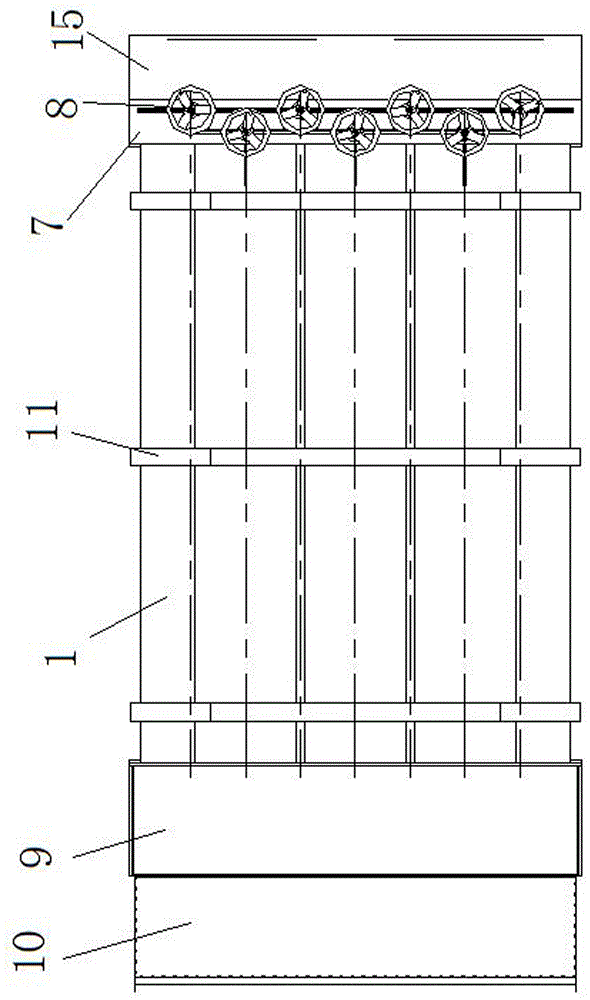

图2是本实用新型的俯视图。

图3是闸阀组件结构示意图。

具体实施方式

一种油水分离器，包括油水分离机构和七个闸阀组件，其特征在于：

油水分离机构，包括七根管道1、左立板13、右立板5和安装板7，左立板13和右立板5竖直且平行设置，安装板7设在右立板5的上端面上，在右立板5的下端面上设有底板15。在左立板13和右立板5上分别开设有七个孔6。管道1为七根，管径508mm，管长3m，分上下两层，下层四根，上层三根。每根管道1穿过对应的一个孔6。在安装板7上开设有七个丝母安装孔12。

闸阀组件，包括丝杠2、丝母3、闸板4和手轮8，丝母3设在丝母安装孔12内，丝杠2穿过丝母3的螺纹孔，丝杠2和丝母3螺纹连接。手轮8设在丝杠2的上端面上。闸板4设在丝杠2的下端，闸板4位于管道1的管口对应位置。闸阀组件的数量和管道1的数量相同。

所述的左立板13的左端设有侧板9。

所述的侧板9的左端通过折页14铰接有泄水槽10。

所述的管道1的外壁上设有两道槽钢11。管道1和两道槽钢11捆绑焊接成一体。

工作原理：

油的密度比水小，可以漂浮在水的上方。油层在管道口的上方通过抽油设备将油品回收。水层在油层的下方没过管道口。旋转手轮，手轮带动丝杆转动开启闸板。通过调整手轮，改变开启闸口的大小。放水时，泄水槽打开，水通过管道排入河道内。泄水槽能够将水放到下游一定距离，避免流水将钢管附件的河底冲出大坑。
