一种小型河道拦污栅的制作方法

本实用新型属于水利工程机械技术领域，特别涉及一种小型河道拦污栅。

背景技术：

拦污栅，是设在进水口前，用于拦阻水流挟带的水草、漂木等杂物(一般称污物)的框栅式结构。一般拦污栅只是漂浮杂物阻挡，而不能有效的清除。泵站前设置拦污栅能够阻止污物(主要是水草)进入水泵，保证水泵机组运行安全。拦污栅一般采用平面形，与水面成75°或90°置于引水河道中或泵站进水池(进水流道)前。大型泵站需设置清污工作桥，配备清污机。中小型泵站一般不设清污设备，需人工清污，清污困难、危险，清污工作量大。对于面广量大的农村中小型泵站，栅前污物以水草为主，水草比重小于水体，浮于水面的水草首先堵塞上部栅面，上部栅面水草如果不及时清除，在流速较大的情况下，后续水草容易随水流潜入水下堵塞中部和下部栅面，造成人工清污困难，泵装置扬程增大，流量减小，对轴流泵和高比转速混流泵，水泵轴功率增加，泵站效率降低。拦污栅栅后泵站吸入口水位下降过多时，还会造成水泵汽蚀，严重时造成栅体垮塌。泵站拦污，栅前污物如果不及时清除，会造成运行费用大幅增加，影响水泵机组安全、稳定运行。因此，中小型泵站需要一种拦污阻力小、便于人工清污的拦污栅。

经过检索，授权公告号为CN 204940208 U的一种弓字形拦污栅装置，涉及泵站拦污、清污技术领域，包括边梁、左竖梁、右竖梁、中梁和栅条，所述左竖梁设于中梁左侧，所述右竖梁设于中梁右侧，所述边梁设于中梁的上下两侧，所述边梁分别连接左竖梁和右竖梁，所述栅条均匀分布在边梁、左竖梁和右竖梁之间。此实用新型虽然将漂浮物进行拦截，但不能有效地收集处理。

技术实现要素：

本实用新型的目的是克服现有技术中不足，提供一种移动方便，清理效果好，效率高的小型河道拦污栅。

为了实现上述目的，本实用新型采用的技术方案是：

一种小型河道拦污栅，包括支架、输送机、刮板、电机、皮带、伸缩钢叉、格栅、固定板，所述支架上部设有输送机，所述输送机上部设有刮板，所述输送机下方设有电机，所述电机固定在支架上，所述电机通过皮带与输送机连接，所述支架下方设有伸缩钢叉，所述输送机一侧设有格栅，所述格栅一侧设有固定板。

优选的，所述格栅与输送机之间设有转轴，可根据河道的宽度进行角度的调节，满足不同河道的清理要求。

优选的，所述固定板之间设有伸缩套筒，可根据水面垃圾面积的大小，调节伸缩套筒的长度，调节格栅的面积。

优选的，所述支架一侧设有漂浮式垃圾箱，所述漂浮式垃圾箱通过钢丝与支架连接固定，当拦污栅固定在水中之后，漂浮式垃圾箱可根据水面高低自行调节，不会因为河道的深浅不一而造成无法使用。

本实用新型与现有技术相比较有益效果表现在：

1)体积小，移动方便，能适应多种河道，而且结构简单，更易操作；

2)格栅与输送机之间设有转轴，可根据河道的宽度进行角度的调节，满足不同河道的清理要求；

3)固定板之间设有伸缩套筒，可根据水面垃圾面积的大小，调节伸缩套筒的长度，调节格栅的面积；

4)支架一侧设有漂浮式垃圾箱，所述漂浮式垃圾箱通过钢丝与支架连接固定，当拦污栅固定在水中之后，漂浮式垃圾箱可根据水面高低自行调节，不会因为河道的深浅不一而造成无法使用。

附图说明

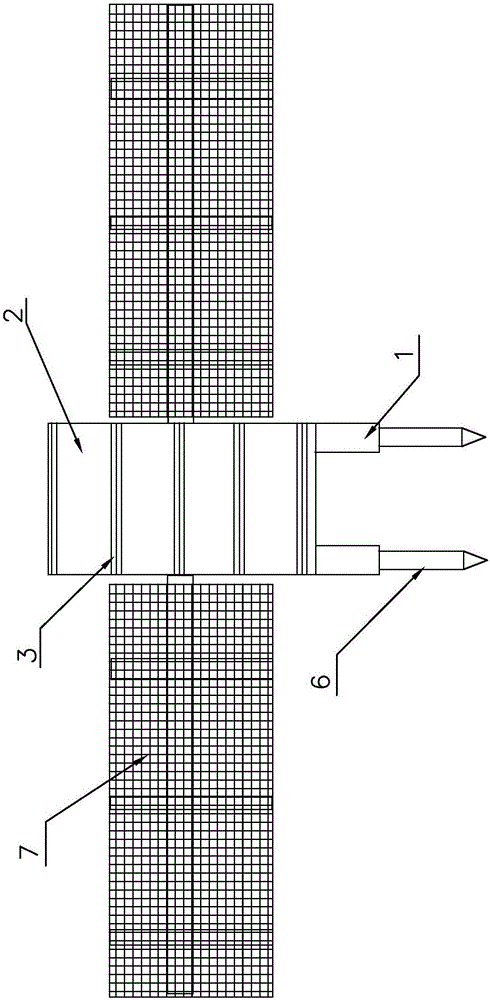

附图1是本实用新型一种小型河道拦污栅结构示意图；

附图2是本实用新型一种小型河道拦污栅俯视结构示意图；

图中：1-支架、2-输送机、3-刮板、4-电机、5-皮带、6-伸缩钢叉、7-格栅、8-固定板、9-伸缩套筒、10-转轴、11-漂浮式垃圾箱、12-钢丝。

具体实施方式

为方便本技术领域人员的理解，下面结合附图1-2，对本实用新型的技术方案进一步具体说明。

一种小型河道拦污栅，包括支架1、输送机2、刮板3、电机4、皮带5、伸缩钢叉6、格栅7、固定板8，所述支架1上部设有输送机2，所述输送机2上部设有刮板3，所述输送机2下方设有电机4，所述电机4固定在支架1上，所述电机4通过皮带5与输送机2连接，所述支架1下方设有伸缩钢叉6，所述输送机2一侧设有格栅7，所述格栅7一侧设有固定板8。

所述格栅7与输送机2之间设有转轴10，可根据河道的宽度进行角度的调节，满足不同河道的清理要求。

所述固定板8之间设有伸缩套筒9，可根据水面垃圾面积的大小，调节伸缩套筒9的长度，调节格栅7的面积。

所述支架1一侧设有漂浮式垃圾箱11，所述漂浮式垃圾箱11通过钢丝12与支架1连接固定，当拦污栅固定在水中之后，漂浮式垃圾箱11可根据水面高低自行调节，不会因为河道的深浅不一而造成无法使用。

以上内容仅仅是对本实用新型的结构所作的举例和说明，所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离实用新型的结构或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
