一种带调节功能的自航吸泥船的制作方法

本实用新型涉及一种带调节功能的自航吸泥船，属于船配技术领域。

背景技术：

自航吸泥船的主要功能为先在某一指定地点从海底吸泥，然后装载至另一指定地点，现有技术的自航吸泥船的吸泥泵都不具有移动调节功能，都需要依靠船体的移动来移动，无法自动调节吸泥的位置，使用起来很不方便。为了解决上述困难，需要开发一款具有移动调节功能的自航吸泥船。

技术实现要素：

本实用新型的目的是提供一种带调节功能的自航吸泥船。

本实用新型要解决的问题是现有技术的自航吸泥船的吸泥泵都不具有移动调节功能的问题。

为实现本实用新型的目的，本实用新型采用的技术方案是：

一种带调节功能的自航吸泥船，包括船体、控制器、滑轨、第二电机、气缸、支杆、拉绳、吸泥泵、波纹管、支柱、滚轮、滚轴、支架、滑块、伸缩杆和第一电机，所述船体上安装第一电机，第一电机的输出轴上安装伸缩杆，伸缩杆前端安装滑块，滑块安装在滑轨上，滑轨安装在船体尾部，滑块上安装第二电机，第二电机通过联轴器与滚轴相连，滚轴左右两端各安装在支架上，支架安装在滑块上，滚轴上安装滚轮，拉绳一端缠绕在滚轮上，拉绳另一端从波纹管穿过，拉绳下端安装吸泥泵，波纹管一端安装在支柱，波纹管另一端左右两侧各安装支杆，气缸的活塞杆安装在支杆上，气缸安装在滑块上，控制器安装在船体上，控制器通过导线分别与第一电机、第二电机和吸泥泵相连。

所述气缸内置电磁阀，电磁阀通过导线与控制器相连。

所述滑块为不锈钢材料制成。

本实用新型的优点是：控制器控制第一电机启动，使滑块在滑轨上旋转移动，使伸缩杆做伸缩运动使吸泥泵旋转移动；控制器控制第二电机启动，使滚轴旋转，使滚轮旋转，使拉绳向下移动，使吸泥泵向下移动；控制器控制气缸做伸缩运动，使波纹管伸展开来，使吸泥泵向前移动，来调节吸泥泵与船体之间的距离，扩大吸泥泵的吸泥范围。

附图说明

图1是本实用新型一种带调节功能的自航吸泥船整体结构图；

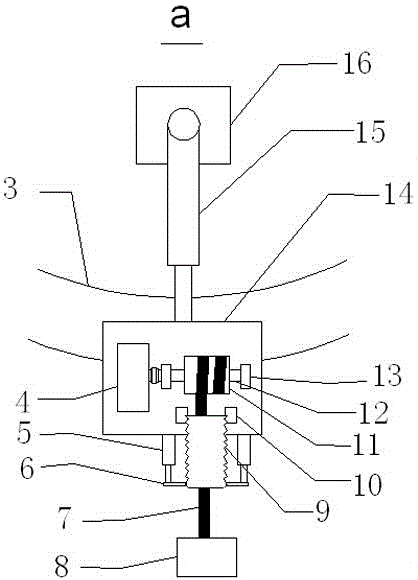

图2是a部结构的放大结构示意图；

图中：1、船体 2、控制器 3、滑轨 4、第二电机 5、气缸 6、支杆 7、拉绳 8、吸泥泵 9、波纹管 10、支柱 11、滚轮 12、滚轴 13、支架 14、滑块 15、伸缩杆 16、第一电机。

具体实施方式

下面结合附图及实施例对本实用新型作进一步的说明。

本实用新型一种带调节功能的自航吸泥船，包括船体1、控制器2、滑轨3、第二电机4、气缸5、支杆6、拉绳7、吸泥泵8、波纹管9、支柱10、滚轮11、滚轴12、支架13、滑块14、伸缩杆15和第一电机16，所述船体1上安装第一电机16，控制器2控制第一电机16启动，使滑块14在滑轨3上旋转移动，使伸缩杆15做伸缩运动使吸泥泵8旋转移动；第一电机16的输出轴上安装伸缩杆15，伸缩杆15前端安装滑块14，滑块14安装在滑轨3上，滑块14为不锈钢材料制成，滑轨3安装在船体1尾部，滑块14上安装第二电机4，第二电机4通过联轴器与滚轴12相连，控制器2控制第二电机4启动，使滚轴12旋转，使滚轮11旋转，使拉绳7向下移动，使吸泥泵8向下移动；滚轴12左右两端各安装在支架13上，支架13安装在滑块14上，滚轴12上安装滚轮11，拉绳7一端缠绕在滚轮11上，拉绳7另一端从波纹管9穿过，拉绳7下端安装吸泥泵8，波纹管9一端安装在支柱10，波纹管9另一端左右两侧各安装支杆6，气缸5的活塞杆安装在支杆6上，气缸5安装在滑块14上，气缸5内置电磁阀，电磁阀通过导线与控制器2相连，控制器2控制气缸5做伸缩运动，使波纹管9伸展开来，使吸泥泵8向前移动，来调节吸泥泵8与船体1之间的距离，扩大吸泥泵8的吸泥范围，控制器2安装在船体1上，控制器2通过导线分别与第一电机16、第二电机4和吸泥泵8相连。

本实用新型使用方法：控制器2控制第一电机16启动，使滑块14在滑轨3上旋转移动，使伸缩杆15做伸缩运动使吸泥泵8旋转移动；控制器2控制第二电机4启动，使滚轴12旋转，使滚轮11旋转，使拉绳7向下移动，使吸泥泵8向下移动；控制器2控制气缸5做伸缩运动，使波纹管9伸展开来，使吸泥泵8向前移动，来调节吸泥泵8与船体1之间的距离，扩大吸泥泵8的吸泥范围。
