一种具有压实功能的吸泥船的制作方法

本实用新型涉及一种具有压实功能的吸泥船，属于船配技术领域。

背景技术：

吸泥船的主要功能为先在某一指定地点从海底吸泥，然后装载至另一指定地点，由于吸泥船的储泥池容量有限，现有技术的储泥池内都不具有压实功能，使得有些泥浆结块变大，占据了较大空间，影响了后续的储泥作业，缩小了储泥池的有效空间。为了解决上述困难，需要开发一款具有压平和压实功能的吸泥船。

技术实现要素：

本实用新型的目的是提供一种具有压实功能的吸泥船。

本实用新型要解决的问题是现有技术的储泥池内都不具有压实功能的问题。

为实现本实用新型的目的，本实用新型采用的技术方案是：

一种具有压实功能的吸泥船，包括控制器、船体、第二滑轨、储泥池、第一滑轨、第一滑块、支杆、第一气缸、皮带、第一电机、第一滚轮、第一轮架、上板、直线电机、支板、第二滑块、移动块、第二气缸、第二轮架、压筒、第三气缸和钉耙，所述船体上安装储泥池，储泥池左右两侧各安装第一滑轨，第一滑轨上安装第一滑块，第一滑块上安装支杆，两个支杆之间安装上板，第一气缸的活塞杆与上板相连，第一气缸安装在皮带上，皮带套设在两个第一滚轮上，第一滚轮安装在第一轮架上，第一轮架安装在储泥池侧面，第一滚轮的轴通过联轴器与第一电机相连，第一电机安装在第一轮架上，上板下安装第二滑轨，第二滑轨上安装第二滑块，上板下安装直线电机，直线电机上安装移动块，第二滑块和移动块下安装支板，支板下安装第二气缸和第三气缸，第二气缸下安装第二轮架，第二轮架上安装压筒，第三气缸下安装钉耙，控制器安装在船体上，控制器通过导线分别与第一电机和直线电机相连。

所述第一气缸内置第一电磁阀，第一电磁阀通过导线与控制器相连。

所述第二气缸内置第二电磁阀，第二电磁阀通过导线与控制器相连。

所述第三气缸内置第三电磁阀，第三电磁阀通过导线与控制器相连。

本实用新型的优点是：控制器控制第一电机启动，使第一滚轮旋转，使皮带左右移动，使第一气缸左右移动，使压筒和钉耙左右移动；控制器控制第一气缸做伸缩运动，使支杆向前移动；控制器控制直线电机启动，使移动块前后移动，使第二滑块前后移动，使支板前后移动；不进行压实泥浆时，使支板移动到储泥池边缘处，避免阻碍吸泥泵将泥浆打入到储泥池内；控制器控制第三气缸做伸缩运动，使钉耙做伸缩运动，钉耙拨动泥浆；控制器控制第二气缸做伸缩运动，使压筒压实泥浆，来扩增储泥池的容量。

附图说明

图1是本实用新型一种具有压实功能的吸泥船整体结构俯视图；

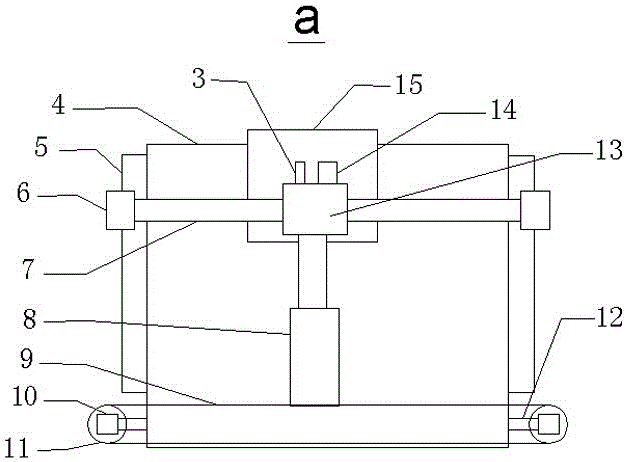

图2是a部结构的放大结构示意图；

图3是支板安装结构的主视图；

图4是上板安装结构的仰视图；

图中：1、控制器 2、船体 3、第二滑轨 4、储泥池 5、第一滑轨 6、第一滑块 7、支杆 8、第一气缸 9、皮带 10、第一电机 11、第一滚轮 12、第一轮架 13、上板 14、直线电机 15、支板 16、第二滑块 17、移动块 18、第二气缸 19、第二轮架 20、压筒 21、第三气缸 22、钉耙。

具体实施方式

下面结合附图及实施例对本实用新型作进一步的说明。

本实用新型一种具有压实功能的吸泥船，包括控制器1、船体2、第二滑轨3、储泥池4、第一滑轨5、第一滑块6、支杆7、第一气缸8、皮带9、第一电机10、第一滚轮11、第一轮架12、上板13、直线电机14、支板15、第二滑块16、移动块17、第二气缸18、第二轮架19、压筒20、第三气缸21和钉耙22，所述船体2上安装储泥池4，储泥池4左右两侧各安装第一滑轨5，第一滑轨5上安装第一滑块6，第一滑块6上安装支杆7，两个支杆7之间安装上板13，第一气缸8的活塞杆与上板13相连，第一气缸8安装在皮带9上，第一气缸8内置第一电磁阀，第一电磁阀通过导线与控制器1相连，控制器1控制第一气缸8做伸缩运动，使支杆7向前移动；皮带9套设在两个第一滚轮11上，第一滚轮11安装在第一轮架12上，第一轮架12安装在储泥池4侧面，第一滚轮11的轴通过联轴器与第一电机10相连，第一电机10安装在第一轮架12上，控制器1控制第一电机10启动，使第一滚轮11旋转，使皮带9左右移动，使第一气缸8左右移动，使压筒20和钉耙22左右移动；上板13下安装第二滑轨3，第二滑轨3上安装第二滑块16，上板13下安装直线电机14，直线电机14上安装移动块17，控制器1控制直线电机14启动，使移动块17前后移动，使第二滑块16前后移动，使支板15前后移动；不进行压实泥浆时，使支板15移动到储泥池4边缘处，避免阻碍吸泥泵将泥浆打入到储泥池4内；第二滑块16和移动块17下安装支板15，支板15下安装第二气缸18和第三气缸21，第三气缸21内置第三电磁阀，第三电磁阀通过导线与控制器1相连，控制器1控制第三气缸21做伸缩运动，使钉耙22做伸缩运动，钉耙22拨动泥浆；第二气缸18下安装第二轮架19，第二气缸18内置第二电磁阀，第二电磁阀通过导线与控制器1相连，控制器1控制第二气缸18做伸缩运动，使压筒20压实泥浆，来扩增储泥池4的容量，第二轮架19上安装压筒20，第三气缸21下安装钉耙22，控制器1安装在船体2上，控制器1通过导线分别与第一电机10和直线电机14相连。

本实用新型使用方法：控制器1控制第一电机10启动，使第一滚轮11旋转，使皮带9左右移动，使第一气缸8左右移动，使压筒20和钉耙22左右移动；控制器1控制第一气缸8做伸缩运动，使支杆7向前移动；控制器1控制直线电机14启动，使移动块17前后移动，使第二滑块16前后移动，使支板15前后移动；不进行压实泥浆时，使支板15移动到储泥池4边缘处，避免阻碍吸泥泵将泥浆打入到储泥池4内；控制器1控制第三气缸21做伸缩运动，使钉耙22做伸缩运动，钉耙22拨动泥浆；控制器1控制第二气缸18做伸缩运动，使压筒20压实泥浆，来扩增储泥池4的容量。
