牙科漱口池的制作方法

本实用新型涉及牙科用漱口池领域，更具体地说涉及一种牙科漱口池。

背景技术：

目前，牙科使用的治疗设备一般是连体式牙科治疗设备，利用该设备对病人的牙科疾病进行治疗过程中，病人的唾液或漱口水可以直接吐入牙科治疗设备上的洗漱池内。当病人将漱口水吐入现有结构的洗漱池内时，极易造成漱口水迸出漱口盆，对周围环境造成污染；另外，现有漱口盆冲洗时采用的是一根细长的冲水管，水量较小，并且水的流速受到限制，不能对漱口盆进行全面的清洗。

常见的排水方法是利用水往低处流的自然原理来排除，即该排水管路的排水口位于最低位置，因此当痰盂及洗手台排出废水、齿石或血水后，该废水随即经由排水管路流至排水口，再通过排水口排至外部的下水道；但上述利用高低落差以令废水、齿石或血水自然排放至下水道时，因排水管路多是埋设地板下的水泥地内，且其埋设的空间有限，故该排水管路多无法形成较大的高低落差，因此极易在排水管路间残留废水、齿石或血水，进而容易孳生病菌，且该排水管路是与下水道连通的，因此下水道内所孳生的病菌也容易通过该排水口进入排水管路内，再经由痰盂及洗手台侵入诊所内，而影响诊所内卫生，使牙科诊所内在感染控制上即使费尽心力，依旧难以完全防止病菌感染，鉴于上述问题，实有必要研究改进，并谋求可行的解决方案。

技术实现要素：

本实用新型克服了现有技术中的不足，提供了一种牙科漱口池。

本实用新型的目的通过下述技术方案予以实现。

一种牙科漱口池，包括盆体和盆体底部相连通的排污管道，所述盆体内设有漱口盆, 漱口盆的上方设有冲水管、漱口龙头，所述冲水管与所述漱口龙头相连接，所述盆体的底部为斜面，所述冲水管包括主管和分支管，所述主管的一端与给水管连接，所述主管的左右两侧对称设有所述分支管。

所述排污管道包括接水管、中转管、防臭管，所述接水管通过所述中转管与所述防臭管相连接，所述防臭管内设有玻璃钢管道，所述接水管的左端安有闸门装置， 所述接水管的右端设有外螺纹，所述中转管的上端设有内螺纹，所述接水管与所述中转管通过所述内螺纹、所述外螺纹以及第一密封胶圈密封固定连接，所述中转管的右端设有连接装置，所述中转管与所述连接装置之间设有第二密封圈，所述连接装置包括封水头，所述封水头的上端与所述第二密封圈紧密接触，所述封水头的下端通过弹簧与所述防臭管相连接。

所述漱口龙头包括漱口接头座壳体，漱口接头座壳体内设有供水腔道，所述漱口接头座壳体上固定安装非接触式感应开关，所述非接触式感应开关通过非接触感应控制主板与电磁阀电气连接，其中电磁阀的进水端和给水管相连，电磁阀的出水端与供水腔道相连。

所述漱口龙头外壁上设有插槽，所述插槽内设有热敏变色插条。

所述中转管的端面设有导向斜面。

本实用新型的有益效果为：该漱口盆既便于病人将漱口水或者唾液等吐入漱口盆内，同时盆壁为倾斜面，可以防止漱口水迸出，防止漱口水对周围环境或仪器造成污染，同时适宜漱口水流出；第一密封圈、第二密封圈的设置避免了排水管的泄露；接水管与中转管螺纹对接，安装方便；防臭管内设有玻璃钢管，使得防臭管内表面光滑、水流摩擦阻力小，进一步将废水排放干净；通过非接触式感应取用漱口水，非接触式感应开关未感应到水杯时，设备关闭，并通过控制电路关闭电磁阀，漱口水停止流出；通过热敏变色。

插条显示水温，又使得热敏变色插条能从插槽中取出，以便于消毒。本实用新型可在原有排污管路下增设，因此方便安装，且可避免因废水排放不完全而造成病菌孳生，更可通过该抽吸装置及流路闸门而隔绝外界病菌的侵入，如此一来即可有效地控制病菌感染，以保障病患的健康。

附图说明

图1是本实用新型结构示意图。

图2是排污管道的结构示意图。

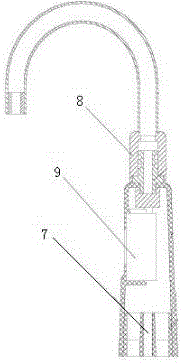

图3是漱口龙头的结构示意图。

图中：1、盆体；2、漱口盆 ；3、漱口龙头；4、主管；5、分支管；

6、水管；7、供水腔道；8、漱口接头座壳体；9、非接触式感应开关；10、接水管；12、中转管；13、防臭管；14、连接装置。

具体实施方式

下面通过具体的实施例对本实用新型的技术方案作进一步的说明。

如图1、图2、图3所示一种牙科漱口池，包括盆体和盆体底部相连通的排污管道，所述盆体内设有漱口盆, 漱口盆的上方设有冲水管、漱口龙头，所述冲水管与所述漱口龙头相连接，所述盆体的底部为斜面，所述冲水管包括主管和分支管，所述主管的一端与给水管连接，所述主管的左右两侧对称设有所述分支管；所述排污管道包括接水管、中转管、防臭管，所述接水管通过所述中转管与所述防臭管相连接，所述防臭管内设有玻璃钢管道，所述接水管的左端安有闸门装置， 所述接水管的右端设有外螺纹，所述中转管的上端设有内螺纹，所述接水管与所述中转管通过所述内螺纹、所述外螺纹以及第一密封胶圈密封固定连接，所述中转管的右端设有连接装置，所述中转管与所述连接装置之间设有第二密封圈，所述连接装置包括封水头，所述封水头的上端与所述第二密封圈紧密接触，所述封水头的下端通过弹簧与所述防臭管相连接；所述漱口龙头包括漱口接头座壳体，漱口接头座壳体内设有供水腔道，所述漱口接头座壳体上固定安装非接触式感应开关，所述非接触式感应开关通过非接触感应控制主板与电磁阀电气连接，其中电磁阀的进水端和给水管相连，电磁阀的出水端与供水腔道相连。所述漱口龙头外壁上设有插槽，所述插槽内设有热敏变色插条。所述中转管的端面设有导向斜面。

工作方式：通过非接触式感应取用漱口水，非接触式感应开关未感应到水杯时，设备关闭，并通过控制电路关闭电磁阀，漱口水停止流出，病人将漱口水或者唾液等吐入漱口盆内，沿倾斜的盆壁流出。

以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
