一种高承载型地螺丝的制作方法

本实用新型涉及一种建设基础，具体地说是一种操作方便、施工快捷、承载力高的地螺丝。

背景技术：

随着地螺丝式基础的不断改进，如木屋、路灯、大棚支架、广告牌支架、塔架等小型地面建设地桩已由混泥土基础逐渐被地螺丝式地桩基础所取代，地螺丝式地桩基础设有管状的桩杆，桩杆的前端设有桩尖，桩杆的后端设有连接法兰，这种地螺丝式地桩基础因其方便的操作方式、工艺环保、更快的施工周期等多种优势逐渐得到社会的认可，但在砂土含量较高的土壤地质条件下，这种地螺丝存在承载力小、不易旋入土壤等不足。

技术实现要素：

本实用新型的目的就是为了克服现有技术的不足，提供一种承载力高、操作方便、旋入方便、施工快捷的高承载型地螺丝。

为达到上述目的，本实用新型采用的技术方案是：

一种高承载型地螺丝，设有管状的桩杆，桩杆的前端设有桩尖，其特征在于桩尖和桩杆的下端部设有叶片尺寸小的螺旋小叶片，小螺旋叶片上端的桩杆上设有叶片尺寸大的螺旋大叶片，螺旋小叶片和螺旋大叶片连续相连接并节距相同，桩杆的上端部设有间距相同的旋转孔，旋转孔的轴线与桩杆的轴线呈垂直状。

本实用新型所述的叶片尺寸为叶片的外径减去叶片的内径，叶片尺寸小的螺旋小叶片易于旋入土壤，叶片尺寸大的螺旋大叶片旋入土壤后的承载力高。

本实用新型所述的桩尖的前端设有菱形钻头，以铰动土壤中的石块，提高工作效率。

本实用新型所述的桩杆上端设有螺旋片状连接法兰，连接法兰的螺旋片上设有连接孔并由螺栓连接与加长桩杆相连接，加长桩杆上端设有法兰，加长桩杆下端设有与桩杆上端相同的螺旋片状连接法兰。连接螺旋片与螺栓一起旋入土层，加大了桩体在土层的深度和地螺丝周围土质的密实度，增大了地螺丝和土壤之间的摩擦力，增加了地螺丝的拉拔力和承载能力等各项性能。

本实用新型使用时，根据基桩的土壤性质和基桩的承载要求选择地螺丝的规格，并将旋转杆插入旋转孔并进行旋转使其旋入土壤，叶片尺寸小的螺旋小叶片易于旋入土壤，待小尺寸螺旋叶片旋入土壤后，地螺丝就具有一定的抓地力，从而带动上侧的大尺寸螺旋叶片共同旋入土壤中，叶片尺寸大的螺旋大叶片旋入土壤后，极大提高地螺丝产品的承载了和抗拔力，双螺旋叶片式的的高承载型地螺丝具有快速引入土壤、定位准确、较高的抗压承载能力、高的抗拔力等优点。

附图说明

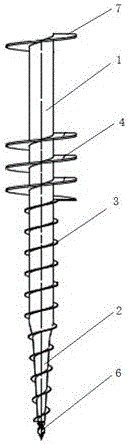

图1是本实用新型的一种结构图示意图。

图2是本实用新型的另一种结构图示意图。

具体实施方式

下面结合附图对本实用新型进一步说明。

如图1所示，一种高承载型地螺丝，设有管状的桩杆1，桩杆1的前端设有桩尖2，桩尖1和桩杆2的下端部设有叶片尺寸小的螺旋小叶片3，小螺旋叶片上端的桩杆1上设有叶片尺寸大的螺旋大叶片4，螺旋小叶片3和螺旋大叶片4连续相连接并节距相同，桩杆1的上端部设有间距相同的旋转孔5，旋转孔5的轴线与桩杆1的轴线呈垂直状，所述的叶片尺寸为叶片的外径减去叶片的内径，叶片尺寸小的螺旋小叶片易于旋入土壤，叶片尺寸大的螺旋大叶片旋入土壤后的承载力高；所述的桩尖2的前端设有菱形钻头6，以铰动土壤中的石块，提高工作效率。另外，本实用新型所述的桩杆1上端设有螺旋片状连接法兰7，连接法兰7的螺旋片上设有连接孔并由螺栓连接与加长桩杆相连接，加长桩杆上端设有法兰，加长桩杆下端设有与桩杆上端相同的螺旋片状连接法兰。连接螺旋片与螺栓一起旋入土层，加大了桩体在土层的深度和地螺丝周围土质的密实度，增大了地螺丝和土壤之间的摩擦力，增加了地螺丝的拉拔力和承载能力等各项性能。本实用新型使用时，根据基桩的土壤性质和基桩的承载要求选择地螺丝的规格，并将旋转杆插入旋转孔并进行旋转使其旋入土壤，叶片尺寸小的螺旋小叶片易于旋入土壤，待小尺寸螺旋叶片旋入土壤后，地螺丝就具有一定的抓地力，从而带动上侧的大尺寸螺旋叶片共同旋入土壤中，叶片尺寸大的螺旋大叶片旋入土壤后，极大提高地螺丝产品的承载了和抗拔力，双螺旋叶片式的的高承载型地螺丝具有快速引入土壤、定位准确、较高的抗压承载能力、高的抗拔力等优点。
