一种节能高效的蓄水池水力自动冲洗系统的制作方法

本实用新型属于排水处理技术领域，具体涉及一种节能高效的蓄水池水力自动冲洗系统。

背景技术：

污水蓄水池或雨水蓄水池经过一次储水后，底部会不可避免的滞留有沉积杂物、泥沙淤积，如不及时清理，沉积物积聚过多将使蓄水池无法发挥其功效，同时会产生有毒气体的影响，因此，在设计蓄水池时必须考虑对底部沉积物的有效冲洗和清除。而传统的方式包括人工清理、潜水搅拌机、水力喷射器冲洗等，均存在危险性高、耗能、清洗效果不足等缺点。

技术实现要素：

为了克服现有冲洗系统耗能及清洗效果的不足，本实用新型提供一种运行可靠，低能耗，安装方便，运行维护简单的蓄水池水力自动冲洗系统。

本实用新型的技术方案：一种节能高效的蓄水池水力自动冲洗系统，其特征是，包括一存水间，在所述存水间的底部设有连续坡，在所述存水间的隔墙外部设有一开口，在所述开口上方设有一门框，与所述门框锚固的部件包括主体门、锁闭机构和液压系统，所述液压系统联动锁闭机构进行启闭动作，使得所述存水间的存水带动主体门旋转启闭，重力冲洗蓄水池。

进一步，所述连续坡的坡度为10%~20%。

进一步，所述 开口为2.8米×0.4米的方形孔。

进一步，所述主体门为45度斜坡拼焊制作成的板面。

进一步，所述液压系统通过完全密封以防介质腐蚀。

进一步，所述液压系统布置在主体门侧端与门框形成整体。

本实用新型的有益效果：

1．本装置运行可靠，安装方便，运行维护简单。

2．锁闭机构开启后，存水通过重力作用打开主体门，冲洗蓄水室，整个过程实现较小的控制功率和运行能耗。

3．冲洗距离长，节省投资。

附图说明

以下结合附图和实施例对本实用新型做进一步说明。

图1为本实用新型所公开的存水时冲洗系统的平面图。

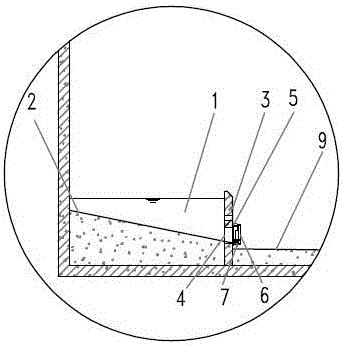

图2为本实用新型所公开的存水时冲洗系统的剖面图。

图3为本实用新型所公开的冲洗时冲洗系统的平面图。

图4为本实用新型所公开的冲洗时冲洗系统的剖面图。

图中1.存水间，2.连续坡，3.隔墙，4.开口，5.门框，6.主体门，7.锁闭机构，8.液压系统，9.蓄水室。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。

在存水间（1）的底部设有20%的连续坡（2），在存水间（1）的隔墙（3）外部设有一尺寸为2.8米×0.4米的方形开口（4），在开口（4）上方设有一门框（5），与门框（5）锚固的部件包括由45度斜坡板面拼焊制作成的主体门（6）、锁闭机构（7）和液压系统（8），液压系统（8）通过完全密封以防介质腐蚀，同时与门框（5）形成整体。

当蓄水池（9）进水时，液压系统（8）与锁闭机构（7）联动关闭主体门（6），存水间（1）开始存水。

当蓄水池（9）排空时，液压系统（8）带动锁闭机构（7）启动，存水通过重力作用打开主体门（6），冲洗蓄水室（9）。
