一种带自动复位功能的触摸切换花洒的制作方法

本发明涉及一种带自动复位功能的触摸切换花洒。

背景技术：

目前市面上所见的花洒切换结构主要包括三类：一类是按钮切换，一类是旋转切换，一类是摆动切换。其中：按钮切换、旋转切换和摆动切换都需要设置一定位机构，以维持切换状态。由于设置定位机构，因此存在有如下不足：1、花洒结构变得复杂，加工难度增大，加工成本增大；2、装配繁琐，装配效率慢。

随着科技发展进步，诸多产品中皆具备多重功能，花洒产品也不例外，其集成多种出水功能来丰富产品品类；现有的花洒品类中，驱动多种出水功能的方式非常多，如机械驱动、遥控驱动、触摸驱动及红外感应驱动等，多种驱动方式皆又其益处与缺陷；例如：

触摸驱动，触摸驱动方式因其较小的驱动力备受广大用户青睐，使用时只需在对应的触摸屏上进行点动式触摸，进而通过触动内部电容，电容接收感应后进行后续启闭程序等；但此种方式也存在一定的缺陷，在使用过程中，用户只能在该触摸屏区域内进行操作，而为了扩大触摸控制范围。

技术实现要素：

本发明要解决的技术问题是提供一种结构简单、操作方便的带自动复位功能的触摸切换花洒。

为解决上述问题，本发明采用如下技术方案：

一种带自动复位功能的触摸切换花洒，包括花洒外壳进水端、水力驱动马达、锂电池、红外感应视窗、红外感应器ⅱ、信号处理装置、美容水出水区、花洒水出水区、功能切换装置和红外感应器ⅰ，所述花洒外壳底部设置有进水端，所述花洒外壳下方内部设置有锂电池和水力驱动马达，所述水力驱动马达通过导线与锂电池相连，所述花洒外壳中间内部设置有信号处理装置和功能切换装置，所述花洒外壳中部镶嵌设置有红外感应视窗，所述红外感应视窗内部设置有红外感应器ⅰ和红外感应器ⅱ，所述花洒外壳上方设置有美容水出水区和花洒水出水区，所述红外感应器ⅰ和红外感应器ⅱ通过信号处理装置与功能切换装置相连，所述信号处理装置、功能切换装置、红外感应器ⅰ和红外感应器ⅱ通过导线分别与锂电池相连。

进一步地，所述美容水出水区设置在花洒水出水区的内侧。

进一步地，所述水力驱动马达上连接设置有叶轮。

进一步地，所述信号处理装置内部设置有信号处理模块；所述功能切换装置内设置有逻辑处理芯片。

进一步地，所述水力驱动马达上的叶轮转动发电将电流存储到锂电池，锂电池分别给信号处理装置、功能切换装置、红外感应器ⅰ和红外感应器ⅱ进行供电；

红外感应视窗内部对应设置有红外感应器ⅰ和红外感应器ⅱ，当手指从左往右扫过红外感应视窗，红外感应器ⅰ和红外感应器ⅱ感应信号之后通过信号处理装置得到信号编码01与功能切换装置预先设置信号编码对比之后进行花晒水喷水；

当手指从从右往左扫过红外感应视窗，红外感应器ⅰ和红外感应器ⅱ感应信号之后通过信号处理装置得到信号编码10与功能切换装置预先设置信号编码对比之后进行混合水喷水；

当手指在红外感应视窗停留超过3s，红外感应器ⅰ和红外感应器ⅱ感应信号之后通过信号处理装置得到信号编码00与功能切换装置预先设置信号编码对比之后进行美容水喷水；

当手指按在红外感应视窗马上移开，红外感应器ⅰ和红外感应器ⅱ感应信号之后通过信号处理装置得到信号编码11与功能切换装置预先设置信号编码对比之后进行顺序切换喷水。

本发明其结构简单、设计合理且易实现，触碰花洒外壳红外感应视窗位置即可实现切换，通过触碰切换区域，使用者可随心所欲的使用花洒的切换功能，克服传统触碰花洒切换功能区域设定的缺陷，另外还通过设置水力驱动马达上的叶轮转动发电将电流存储到锂电池，锂电池分别给信号处理装置、功能切换装置、红外感应器ⅰ和红外感应器ⅱ进行供电，巧妙解决了通电电路问题；克服现有产品中的不足，更加迎合市场需求，给予更佳的使用体验。具有很大的应用价值。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明的结构示意图；

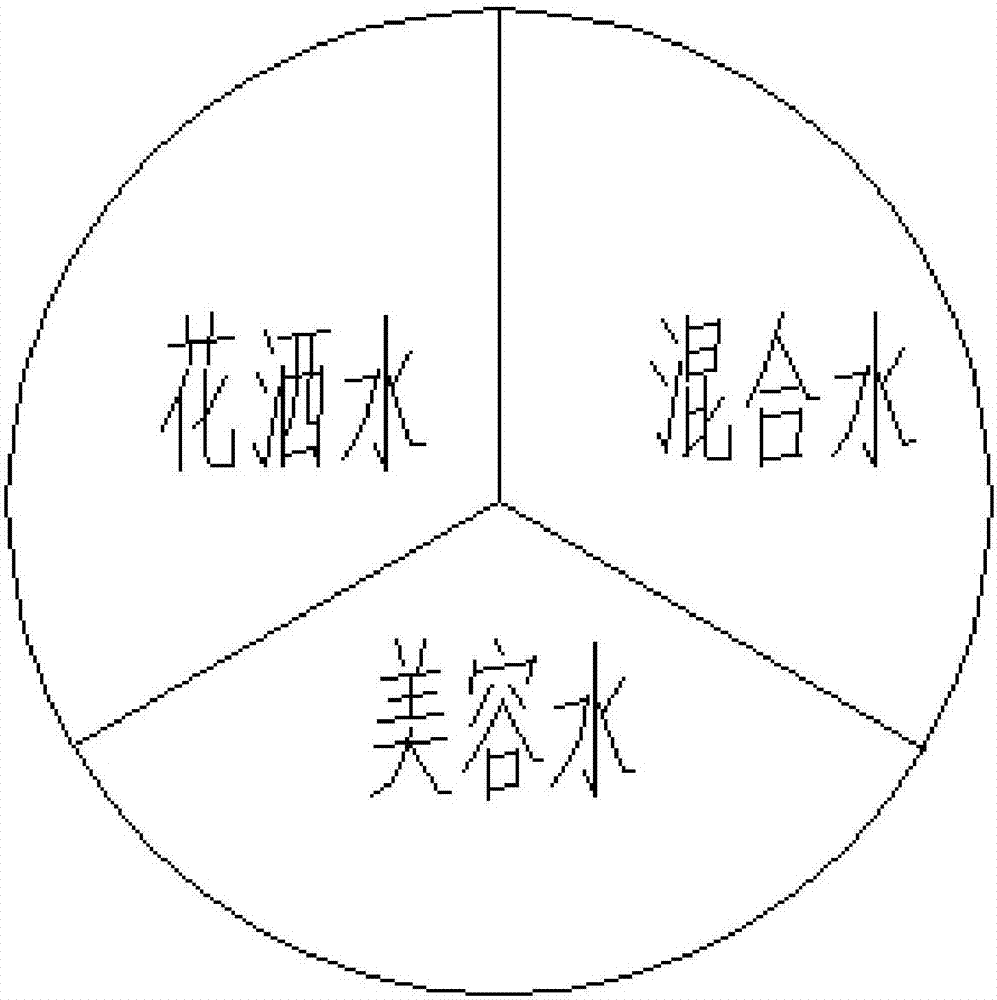

图2为本发明的功能循环切换示意图；

图3为本发明的工作原理图；

图4为本发明的花洒水、美容水和混合水的切换电磁阀工作原理示意图。

具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

参阅图1-4所示，一种带自动复位功能的触摸切换花洒，包括花洒外壳1进水端2、水力驱动马达3、锂电池4、红外感应视窗5、红外感应器ⅱ6、信号处理装置7、美容水出水区8、花洒水出水区9、功能切换装置12和红外感应器ⅰ13，所述花洒外壳1底部设置有进水端2，所述花洒外壳1下方内部设置有锂电池4和水力驱动马达3，所述水力驱动马达3通过导线与锂电池4相连，所述花洒外壳1中间内部设置有信号处理装置7和功能切换装置12，所述花洒外壳1中部镶嵌设置有红外感应视窗5，所述红外感应视窗5内部设置有红外感应器ⅰ13和红外感应器ⅱ6，所述花洒外壳1上方设置有美容水出水区8和花洒水出水区9，所述红外感应器ⅰ13和红外感应器ⅱ6通过信号处理装置7与功能切换装置12相连，所述信号处理装置7、功能切换装置12、红外感应器ⅰ13和红外感应器ⅱ6通过导线分别与锂电池4相连；所述功能切换装置12内部设置有切换电磁阀，所述切换电磁阀下方设置有进水口，上方设置有进入美容水腔体的出水管和进入花晒水腔体的出水管，所述切换电磁阀内设置有切换阀芯。

所述美容水出水区8设置在花洒水出水区9的内侧。

所述水力驱动马达3上连接设置有叶轮。

所述信号处理装置7内部设置有信号处理模块；所述功能切换装置12内设置有逻辑处理芯片。

所述水力驱动马达3上的叶轮转动发电将电流存储到锂电池4，锂电池4分别给信号处理装置7、功能切换装置12、红外感应器ⅰ13和红外感应器ⅱ6进行供电；

红外感应视窗5内部对应设置有红外感应器ⅰ13和红外感应器ⅱ6，当手指从左往右扫过红外感应视窗5，红外感应器ⅰ13和红外感应器ⅱ6感应信号之后通过信号处理装置7得到信号编码01与功能切换装置12预先设置信号编码对比之后进行花晒水喷水；

当手指从从右往左扫过红外感应视窗5，红外感应器ⅰ13和红外感应器ⅱ6感应信号之后通过信号处理装置7得到信号编码10与功能切换装置12预先设置信号编码对比之后进行混合水喷水；

当手指在红外感应视窗5停留超过3s，红外感应器ⅰ13和红外感应器ⅱ6感应信号之后通过信号处理装置7得到信号编码00与功能切换装置12预先设置信号编码对比之后进行美容水喷水；

当手指按在红外感应视窗5马上移开，红外感应器ⅰ13和红外感应器ⅱ6感应信号之后通过信号处理装置7得到信号编码11与功能切换装置12预先设置信号编码对比之后进行顺序切换喷水。

此外，在使用完花洒后，时间间隔超过10分钟，花洒的出水功能自动复位到花洒水功能。

实施例1：

花洒的初始出水功能为花洒水，在使用时，温水从花洒进水端进入花洒外壳，在花洒外壳内部有一个水力发电机，由水流的推力推动电机上的叶轮旋转，所产生的交流电经过整流进入内置电池进行蓄电。水继续前进，经过花洒的功能切换系统进入花洒水的出水腔体，最后经过面板色水嘴喷出。当需要切换功能时候，只需要把大拇指放到红外感应视窗上约1秒，出水功能直接切换到花洒水和美容水的混合水功能（简称混合水）。这是一个自然圆周单方向循环切换的方式，只要在视窗上摸一下，功能自动转到下一个功能，不会进行功能跳跃；如果还需要进行切换，再次用手指触摸视窗，出水功能切换到美容水功能。在出美容水的时候，用手指触摸视窗，出水功能重新切换到花洒水功能，如此往复循环。

实施例2：

花洒的初始出水功能为花洒水，在使用时，温水从花洒进水端进入花洒外壳，在花洒外壳内部有一个水力发电机，由水流的推力推动电机上的叶轮旋转，所产生的交流电经过整流进入内置电池进行蓄电。水继续前进，经过花洒的功能切换系统进入花洒水的出水腔体，最后经过面板色水嘴喷出。当需要切换功能时候，手指从视窗的左侧往右侧扫过，水花切换到花洒水，再由右扫到左，出水功能再次切换到混合水。手指放到视窗3秒以上不移动，出水功能直接切换到美容水；这是一个跳跃式的切换方式，由左往右和由右往左都涉及到两个红外感应的信号问题，两个信号的先后接收产生不同的信号，由pcb版上芯片计算发出不同的指令。

本发明其结构简单、设计合理且易实现，触碰花洒外壳红外感应视窗位置即可实现切换，通过触碰切换区域，使用者可随心所欲的使用花洒的切换功能，克服传统触碰花洒切换功能区域设定的缺陷，另外还通过设置水力驱动马达上的叶轮转动发电将电流存储到锂电池，锂电池分别给信号处理装置、功能切换装置、红外感应器ⅰ和红外感应器ⅱ进行供电，巧妙解决了通电电路问题；克服现有产品中的不足，更加迎合市场需求，给予更佳的使用体验。具有很大的应用价值。

本发明使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
