池塘清淤装置的制作方法

文档序号:11260026阅读:651来源:国知局
池塘清淤装置的制造方法

本发明涉及清淤装置,尤其涉及池塘清淤装置。



背景技术:

农村池塘担负着畜水灌溉农田、养殖水产品的重任,改革开放三十年来,农村青壮劳力都外出打工,在家里大多是老幼病弱的人,农村池塘被污泥填满,未能得到清理。而清理农村池塘是一件又苦、又累、又脏的事情,只有依靠机械化、专业化的一条路可走。

根据上述,当前传统的清淤装置,普遍结构复杂、体积庞大,不适合池塘等小面积水域的淤泥清理,此外,现有的简易抽泥泵,虽然能够对池塘等小面积水域进行淤泥清理,但因吸淤管道无法有效的接触池塘底部,即影响了清淤的效果,鉴于以上缺陷,实有必要设计池塘清淤装置。



技术实现要素:

本发明所要解决的技术问题在于:提供池塘清淤装置,来解决目前传统的清淤装置,无法很好的对池塘等小面积水域淤泥进行清理的问题。

为解决上述技术问题,本发明的技术方案是:池塘清淤装置,包括固定座、第一电机、转轴、齿轮、齿条、升降座、水泵、连接管、吸污管、第二电机、连接杆、疏通刀头,所述的第一电机位于固定座前端上侧,所述的第一电机与固定座螺纹相连,所述的转轴位于第一电机后端,所述的转轴与第一电机紧配相连,且所述的转轴与固定座转动相连,所述的齿轮贯穿于转轴中端,所述的齿轮与转轴紧配相连,所述的齿条位于固定座内部左侧,所述的齿条与固定座滑动相连,且所述的齿条与齿轮轮齿啮合相连,所述的升降座位于齿条顶部,所述的升降座与齿条焊接相连,所述的水泵位于升降座内部,所述的水泵与升降座螺纹相连,所述的连接管位于水泵左侧,所述的连接管与水泵螺纹相连,且所述的连接管与升降座焊接相连,所述的吸污管位于连接管左侧底部,所述的吸污管与连接管焊接相连,所述的第二电机位于连接管顶部左侧,所述的第二电机与连接管螺纹相连,所述的连接杆位于第二电机底部,所述的连接杆与第二电机紧配相连,且所述的连接杆与连接管转动相连,所述的疏通刀头位于连接杆底部,所述的疏通刀头与连接杆焊接相连。

进一步,所述的固定座顶部右侧还设有第一行程开关,所述的第一行程开关与固定座螺纹相连,且所述的第一行程开关与第一电机导线相连。

进一步,所述的固定座顶部右侧还设有导向罩,所述的导向罩与固定座焊接相连。

进一步,所述的导向罩前端下侧还设有第一开关,所述的第一开关与导向罩螺纹相连,且所述的第一开关与第一电机导线相连。

进一步,所述的导向罩前端下侧还设有第二开关,所述的第二开关与导向罩螺纹相连,且所述的第二开关与第一电机导线相连。

进一步,所述的导向罩内部左侧顶端还设有第二行程开关,所述的第二行程开关与导向罩螺纹相连,且所述的第二行程开关与第一电机导线相连。

进一步,所述的导向罩内部右侧还设有避让槽,所述的避让槽为矩形通孔。

进一步,所述的避让槽内部还设有排污软管,所述的排污软管与水泵螺纹相连。

与现有技术相比,该池塘清淤装置,使用前,渔民首先将固定座底部与渔船螺纹相连,接着将第一电机、第二电机、水泵、第一行程开关以及第二行程开关与渔船电源导线相连,使用时,启动渔船来到池塘需要清淤区域,接着,按压第一开关,使第一电机与第一行程开关同时开启,即第一电机驱动转轴带动齿轮同步逆时针转动,在齿轮逆时针转动的作用下,使齿条带动升降座联动连接管连同吸污管顺着导向罩作由上向下运动,此时通过上述操作,从而能够使得吸污管下沉到池塘底部,即吸污管能够很好的与池塘底部淤泥接触,当吸污管下沉的位置到达渔民需要时,松开第一开关,使第一电机与第一行程开关同时关闭,此外,若渔民持续按压第一开关,当升降座持续向下触碰到第一行程开关后,第一行程开关被触发,即通过第一行程开关触发的作用,使第一电机停止工作,即避免了齿条持续向下,提高了该装置使用的安全性,然后渔民打开水泵,即通过水泵开启持续产生吸力的作用,使池塘底部的淤泥通过吸污管以及连接管,接着由排污软管向外界排出,即通过排污软管的引导,可排向池塘边的地面或渔船内,同时,渔民可根据实际情况,打开第二电机,即第二电机驱动连接杆带动疏通刀头同步旋转,此时通过疏通刀头旋转的作用,能够对淤泥内部的水草进行打碎,即达到疏通淤泥,便于淤泥快速排出的作用,此外渔民可启动渔船,即通过该装置与渔船相互配合的作用,实现移动式淤泥的清理,当池塘淤泥清理完毕后,渔民可关闭第二电机以及水泵,接着按压第二开关,使第一电机以及第二行程开关同时开启,即第一电机驱动转轴带动齿轮同步顺时针旋转,在齿轮顺时针转动的作用下,使齿条带动升降座联动连接管连同吸污管顺着导向罩作由下向上运动,即通过上述的操作,实现了吸污管的抬高,当齿条向上触碰到第二行程开关时,第二行程开关被触发,即通过第二行程开关触发的作用,使第一电机停止工作,即避免了齿条持续上升,确保了该装置使用的安全性,接着渔民松开第二开关即可,该池塘清淤装置,结构巧妙,功能强大,通过使用该装置,首先能够对池塘内部的淤泥进行负压式抽吸清理,其次能够通过简单的操作,来实现装置升降高度的调节,即提高了对淤泥抽吸的效果,最后还可根据实际情况,通过内置疏通装置,对淤泥内部的水草进行粉碎打断,最终通过上述,从而实现对鱼塘内部淤泥的高效清理。

附图说明

图1是池塘清淤装置的主视图;

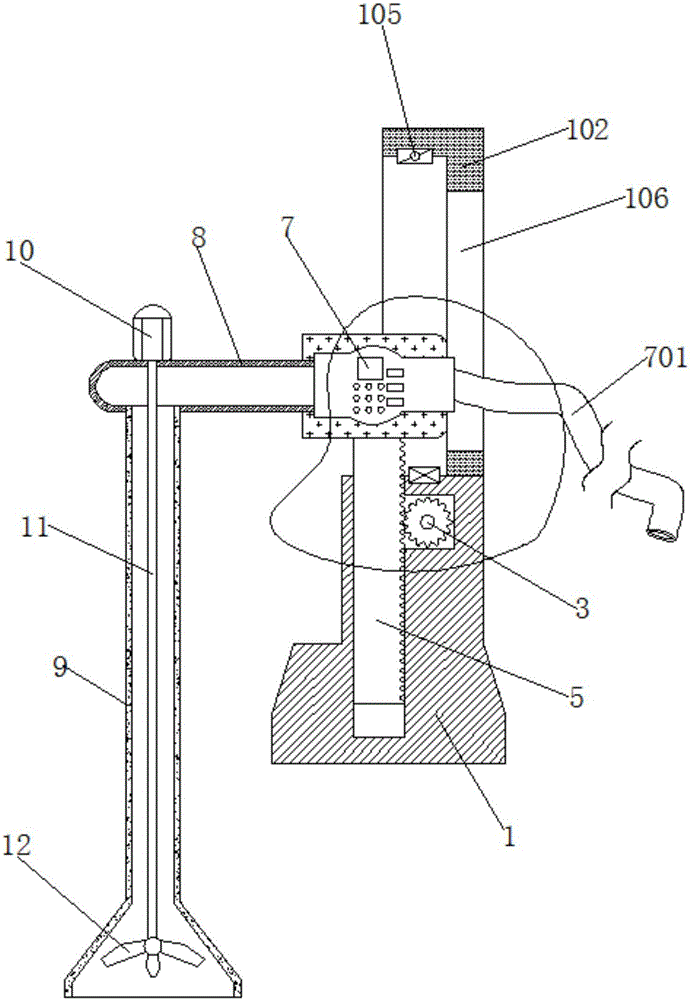

图2是池塘清淤装置的剖视图;

图3是齿轮部位剖视放大图。

固定座1、第一电机2、转轴3、齿轮4、齿条5、升降座6、水泵7、连接管8、吸污管9、第二电机10、连接杆11、疏通刀头12、第一行程开关101、导向罩102、第一开关103、第二开关104、第二行程开关105、避让槽106、排污软管701。

如下具体实施方式将结合上述附图进一步说明。

具体实施方式

在下文中,阐述了多种特定细节,以便提供对构成所描述实施例基础的概念的透彻理解,然而,对本领域的技术人员来说,很显然所描述的实施例可以在没有这些特定细节中的一些或者全部的情况下来实践,在其他情况下,没有具体描述众所周知的处理步骤。

如图1、图2、图3所示,池塘清淤装置,包括固定座1、第一电机2、转轴3、齿轮4、齿条5、升降座6、水泵7、连接管8、吸污管9、第二电机10、连接杆11、疏通刀头12,所述的第一电机2位于固定座1前端上侧,所述的第一电机2与固定座1螺纹相连,所述的转轴3位于第一电机2后端,所述的转轴3与第一电机2紧配相连,且所述的转轴3与固定座1转动相连,所述的齿轮4贯穿于转轴3中端,所述的齿轮4与转轴3紧配相连,所述的齿条5位于固定座1内部左侧,所述的齿条5与固定座1滑动相连,且所述的齿条5与齿轮4轮齿啮合相连,所述的升降座6位于齿条5顶部,所述的升降座6与齿条5焊接相连,所述的水泵7位于升降座6内部,所述的水泵7与升降座6螺纹相连,所述的连接管8位于水泵7左侧,所述的连接管8与水泵7螺纹相连,且所述的连接管8与升降座6焊接相连,所述的吸污管9位于连接管8左侧底部,所述的吸污管9与连接管8焊接相连,所述的第二电机10位于连接管8顶部左侧,所述的第二电机10与连接管8螺纹相连,所述的连接杆11位于第二电机10底部,所述的连接杆11与第二电机10紧配相连,且所述的连接杆11与连接管8转动相连,所述的疏通刀头12位于连接杆11底部,所述的疏通刀头12与连接杆11焊接相连,所述的固定座1顶部右侧还设有第一行程开关101,所述的第一行程开关101与固定座1螺纹相连,且所述的第一行程开关101与第一电机2导线相连,所述的固定座1顶部右侧还设有导向罩102,所述的导向罩102与固定座1焊接相连,所述的导向罩102前端下侧还设有第一开关103,所述的第一开关103与导向罩102螺纹相连,且所述的第一开关103与第一电机2导线相连,所述的导向罩102前端下侧还设有第二开关104,所述的第二开关104与导向罩102螺纹相连,且所述的第二开关104与第一电机2导线相连,所述的导向罩102内部左侧顶端还设有第二行程开关105,所述的第二行程开关105与导向罩102螺纹相连,且所述的第二行程开关105与第一电机2导线相连,所述的导向罩102内部右侧还设有避让槽106,所述的避让槽106为矩形通孔,所述的避让槽106内部还设有排污软管701,所述的排污软管701与水泵7螺纹相连。

该池塘清淤装置,使用前,渔民首先将固定座1底部与渔船螺纹相连,接着将第一电机2、第二电机10、水泵7、第一行程开关101以及第二行程开关105与渔船电源导线相连,使用时,启动渔船来到池塘需要清淤区域,接着,按压第一开关103,使第一电机2与第一行程开关105同时开启,即第一电机2驱动转轴3带动齿轮4同步逆时针转动,在齿轮4逆时针转动的作用下,使齿条5带动升降座6联动连接管8连同吸污管9顺着导向罩102作由上向下运动,此时通过上述操作,从而能够使得吸污管9下沉到池塘底部,即吸污管9能够很好的与池塘底部淤泥接触,当吸污管9下沉的位置到达渔民需要时,松开第一开关103,使第一电机2与第一行程开关101同时关闭,此外,若渔民持续按压第一开关103,当升降座6持续向下触碰到第一行程开关101后,第一行程开关101被触发,即通过第一行程开关101触发的作用,使第一电机2停止工作,即避免了齿条5持续向下,提高了该装置使用的安全性,然后渔民打开水泵7,即通过水泵7开启持续产生吸力的作用,使池塘底部的淤泥通过吸污管9以及连接管8,接着由排污软管701向外界排出,即通过排污软管701的引导,可排向池塘边的地面或渔船内,同时,渔民可根据实际情况,打开第二电机10,即第二电机10驱动连接杆11带动疏通刀头12同步旋转,此时通过疏通刀头12旋转的作用,能够对淤泥内部的水草进行打碎,即达到疏通淤泥,便于淤泥快速排出的作用,此外渔民可启动渔船,即通过该装置与渔船相互配合的作用,实现移动式淤泥的清理,当池塘淤泥清理完毕后,渔民可关闭第二电机10以及水泵7,接着按压第二开关104,使第一电机2以及第二行程开关105同时开启,即第一电机2驱动转轴3带动齿轮4同步顺时针旋转,在齿轮4顺时针转动的作用下,使齿条5带动升降座6联动连接管8连同吸污管9顺着导向罩102作由下向上运动,即通过上述的操作,实现了吸污管9的抬高,当齿条5向上触碰到第二行程开关105时,第二行程开关105被触发,即通过第二行程开关105触发的作用,使第一电机2停止工作,即避免了齿条5持续上升,确保了该装置使用的安全性,接着渔民松开第二开关104即可。

本发明不局限于上述具体的实施方式,本领域的普通技术人员从上述构思出发,不经过创造性的劳动,所做出的种种变换,均落在本发明的保护范围之内。
