一种水槽挡水条的制作方法

本实用新型属于水槽配件技术领域，涉及一种水槽挡水条。

背景技术：

如今水槽是是厨房较重要的厨房用具之一，用于日常做饭时的洗菜、洗碗之用，但由于水槽的槽口较浅，经常会有水喷溅出来，溅湿衣服或地上，尤其当水中含有油污时，更加难以清洗。

如一种专利号为201320297444.7的中国专利，其公开了一种快速安装式水槽挡水板，截面为L型的挡板的下方对称设有插口，插口处插接有倒置的L型定位条，在每个定位条的内表面设有上下并列设置的吸盘。

上述的水槽挡板，结构比较复杂，容易损坏，并且拆卸不方便，所以目前需要一种结构简单合理，挡水效果好，不容易损坏，安装时比较稳定，拆卸时比较方便。

技术实现要素：

本实用新型的目的是针对现有技术存在的上述问题，提出了一种水槽挡水条。

本实用新型的目的可通过下列技术方案来实现：一种水槽挡水条，包括：L形定位条、挡水板以及固定件，所述L形定位条包括水平板以及位于所述水平板的外侧边且向下延伸的侧板，所述挡水板固定在所述水平板的上端面，所述固定件设置在所述水平板的下端面。

较佳的，所述侧板的两侧边均设置有第一倒角，所述挡水板的两侧边均设置有第二倒角。

较佳的，所述挡水板的外表面上设置有浮雕部。

较佳的，所述侧板上设置有通孔。

较佳的，所述挡水板的顶部两侧的水平高度低于顶部中间的水平高度。

较佳的，所述固定件为吸盘。

较佳的，所述吸盘的数量为三个并且三个所述吸盘均匀的分布在所述水平板的下端面。

与现有技术相比，本实用新型的有益效果为：

1、该水槽挡水条的结构简单合理，挡水效果好，不容易损坏，安装时比较稳定，拆卸时比较方便。

2、第一倒角与第二倒角能提高水槽挡水条在使用时的安全性，避免两侧边存在尖锐的角，从而防止使用者被尖角碰伤。

3、挡水板的顶部两侧的水平高度低于顶部中间的水平高度，这种高低错落的形状非常适合用户伸手在水槽内干活，不仅能够起到非常好的挡水效果，还不会干涉用户的手臂活动。

附图说明

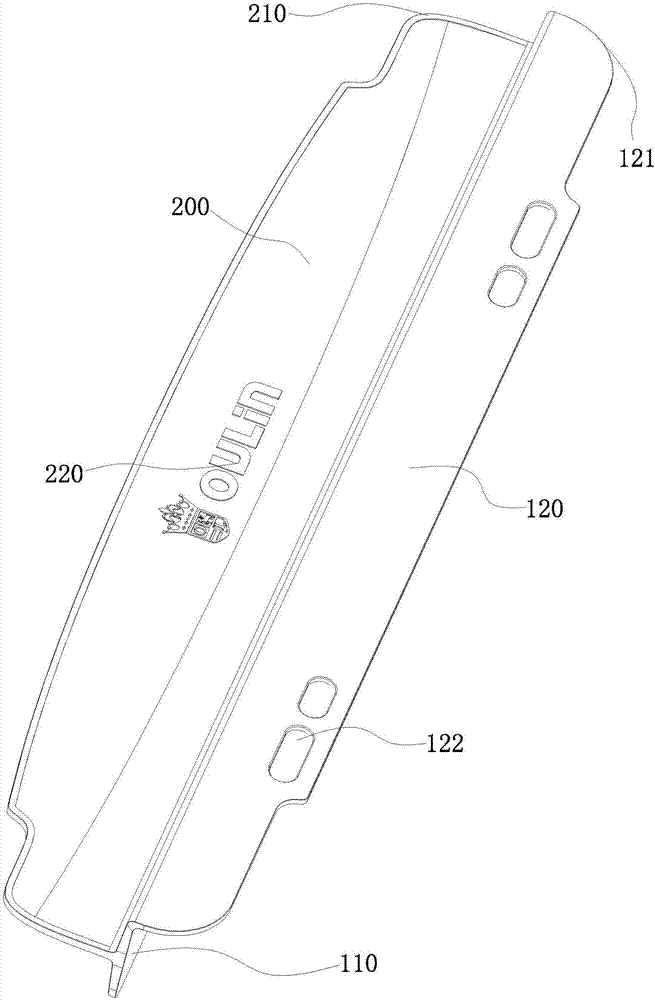

图1为本实用新型的水槽挡水条的示意图；

图2为本实用新型的带有通孔的水槽挡水条的示意图；

图3为本实用新型的水槽挡水条的正视图；

图4为本实用新型的水槽挡水条的侧视图。

图中，100、L形定位条；110、水平板；120、侧板；121、第一倒角；122、通孔；200、挡水板；210、第二倒角；220、浮雕部；300、吸盘。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1、图2、图3、图4所示，一种水槽挡水条，该水槽挡水条用于安装在水槽的前端边上，从而起到阻挡作用，避免脏水、污水溅到用户身上，并且还具有可拆卸的效果，一旦使用完毕后，可以从水槽边上拆卸下来。

水槽挡水条包括：L形定位条100、挡水板200以及固定件，其中，L形定位条100是用于定位的部件，并且在实际安装位置时，L形定位条100是呈倒L形的，通过L形定位条100的L形结构能够很好的定位在水槽的边缘，固定件就是将L形定位条100固定在水槽边上或者面板上的部件，挡水板200是起到挡水作用的部件。

所述L形定位条100包括水平板110以及位于所述水平板110的外侧边且向下延伸的侧板120，简单来说，L形定位条100就是由水平板110以及侧板120组成，类似于两边互相垂直成角形的长条的结构，并且非常像角钢状。

此处值得说明的是，在定位安装时，水平板110对应水槽的平台上，侧板120对应水槽的侧边。

所述挡水板200固定在所述水平板110的上端面，所述固定件设置在所述水平板110的下端面，这样就能够通过固定件使水平板110固定在水槽边的平面上，从而使挡水板200竖直挡在水槽的边缘。

此处值得指出的是，L形定位条100以及挡水板200均为长条状结构，且长度与水槽的宽度适配，或者与用户需要遮挡的范围相适配。

该水槽挡水条的结构简单合理，仅仅通过L形定位条100进行定位固定，所以非常可靠，且挡水效果好，不容易损坏，固定件将水平板110水平的固定在水槽边上，所以安装时比较稳定，并且拆卸时比较方便。

如图1、图2、图3所示，在上述实施方式的基础上，所述侧板120的两侧边均设置有第一倒角121，第一倒角121实际上就是侧板120的下侧的角，从而提高侧板120的安全性，避免侧板120的两侧边存在尖锐的角，防止使用者被尖角碰伤，在具体的产品中，第一倒角121实际上可以为圆弧状，也可以是一条斜边形成的钝角。

所述挡水板200的两侧边均设置有第二倒角210，第二倒角210的作用与第一倒角121类似，并且第二倒角210是挡水板200位于上侧的角，这样能够避免用户被尖角碰伤。

如图1、图2、图3所示，在上述实施方式的基础上，所述挡水板200的外表面上设置有浮雕部220，该浮雕部220可以形成字体或者图案，并且在本实施方式中，该浮雕部220可以优选为形成公司名称以及相应的图案，从而起到产品标示的作用。

如图2、图3所示，在上述实施方式的基础上，所述侧板120上设置有通孔122，该通孔122起到固定的作用，并且通孔122不仅仅可以为一个，可以是条形孔也可以是圆孔，或者条形孔与圆孔同时存在，该通孔122能够与水槽侧边嵌合，从而起到固定L形定位条100的效果。

如图1、图2、图3所示，在上述实施方式的基础上，所述挡水板200的顶部两侧的水平高度低于顶部中间的水平高度，这种高低错落的形状非常适合用户伸手在水槽内干活，不仅能够起到非常好的挡水效果，还不会干涉用户的手臂活动。

如图4所示，在上述实施方式的基础上，所述固定件为吸盘300，吸盘300也就是真空吸盘300，是一种能够抓取吸附在物体表面上的执行元件，吸盘300具有方便使用、无污染、不伤害吸附物体表面的优点。

在上述实施方式的基础上，所述吸盘300的数量为三个并且三个所述吸盘300均匀的分布在所述水平板110的下端面，这样的话，产生的吸附力比较均匀，能够很好的将水平板110固定在水槽边的平面上。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
