一种节能环保的浴缸排水防止下水污水倒流机构的制作方法

本发明涉及卫浴洁具技术领域，具体为一种节能环保的浴缸排水防止下水污水倒流机构。

背景技术：

卫浴洁具就是供居住者便溺、洗浴等日常卫生活动的空间及用品，例如马桶、淋浴房、水龙头、浴缸等。浴缸在使用结束后，需要将浴缸内部大量的水排出，现有的排水结构比较缓慢，水的压力比较大，容易对管道连接处造成一定的影响，长期下来容易缩短管道使用寿命，由于人们在浴缸内部洗澡时，其头发丝会掉入到浴缸内部，长期下来容易造成下水管堵塞，下水管堵塞时，浴缸进行排水时，下水管道内部的污垢容易倒流到浴缸内部，此时浴缸会被污染，当水排干净后还需要用大量的干净水去冲洗，造成了水资源的浪费，没有达到节能环保的效果，而如何加快浴缸排水和防止下水管道内部的水倒流入浴缸成为了一个重要的问题，因此我们提出了一种节能环保的浴缸排水防止下水污水倒流机构。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种节能环保的浴缸排水防止下水污水倒流机构，具备加快浴缸排水和防止下水管道内部的水倒流入浴缸的优点，解决了现有的排水结构比较缓慢，水的压力比较大，容易对管道连接处造成一定的影响长期下来容易缩短管道使用寿命，由于人们在浴缸内部洗澡时，其洗头时，头发丝会掉入到浴缸内部，长期下来容易造成下水管堵塞，下水管堵塞时，其排水时，下水管道内部的污垢容易倒流到浴缸内部，此时浴缸会被污染，当水排干净后还需要用大量的干净水去冲洗，造成了水资源的浪费，没有达到节能环保效果的问题。

(二)技术方案

为实现上述加快浴缸排水和防止下水管道内部的水倒流入浴缸的目的，本发明提供如下技术方案：一种节能环保的浴缸排水防止下水污水倒流机构，包括浴缸，所述浴缸的顶部活动连接有进水管，所述进水管的顶部固定连接有花洒，所述浴缸的内部开设有漏水口，所述漏水口的内部活动连接有塞子，所述漏水口的底部活动连接出水管，所述出水管的底部固定连接有u型管一，所述u型管一右侧的顶部固定连接有u型管二，所述u型管二右侧的底部固定连接有下水管，所述下水管的左侧固定连接有连接管，所述出水管的内部开设有第一腔室，所述第一腔室的内部活动连接有圆盘一，所述圆盘一的底部固定连接有连接杆，所述连接杆的外侧套接有弹簧一，所述连接杆的外侧套接有连接环一，所述连接环一远离连接杆的一侧固定连接有锥形柱，所述锥形柱底部的外侧固定连接有连接环二，所述连接管的内部开设有第二腔室，所述第二腔室内部的左侧固定连接有弹簧二，所述弹簧二远离第二腔室的一侧固定连接有圆盘二。

优选的，所述连接管的两侧分别固定连接在u型管一的右侧和下水管的左侧，所述连接管的内部与u型管一和下水管的内部相连通。

优选的，所述圆盘一的直径大于出水管内部的直径，所述圆盘一的直径小于第一腔室内部的直径，所述圆盘一的顶部与第一腔室内部的顶部活动连接。

优选的，所述弹簧一的两端分别固定连接在圆盘一的底部和连接环一的顶部。

优选的，所述连接环一远离连接杆的一侧固定在锥形柱的内部。

优选的，所述连接环二远离锥形柱的一侧固定连接在出水管的内部，所述锥形柱的顶部面积大于底部面积。

优选的，所述圆盘二的左侧与第二腔室内部的左侧活动连接，所述圆盘二的直径大于连接管内部的直径。

(三)有益效果

与现有技术相比，本发明提供了一种节能环保的浴缸排水防止下水污水倒流机构，具备以下有益效果：

1、该节能环保的浴缸排水防止下水污水倒流机构，通过连接管和u型管一、下水管、出水管、圆盘二的配合使用，当出水管内部的压强比较大时，此时圆盘二在水压的作用下向右运动，此时u型管一和下水管内部通过连接管相连通，从而达到了加快浴缸排水的效果。

2、该节能环保的浴缸排水防止下水污水倒流机构，通过下水管和出水管、弹簧一、圆盘一的配合使用，当下水管内部发生堵塞时，此时出水管内部的所有位置压强相同，此时圆盘一在弹簧一的作用下会堵住出水管，此时下水管内部的污水不会通过出水管回流到浴缸的内部，从而达到了防止下水管内部的水倒流入浴缸的效果。

3、该节能环保的浴缸排水防止下水污水倒流机构，通过u型管一和下水管、出水管的配合使用，当排水完成后，此时u型管一的底部会存留一部分的水，此时下水管内部的臭味无法通过u型管一进入到出水管内部，此时臭味不会通过出水管散发到室内，从而达到了防止下水管道内部的臭味污染室内环境的效果。

附图说明

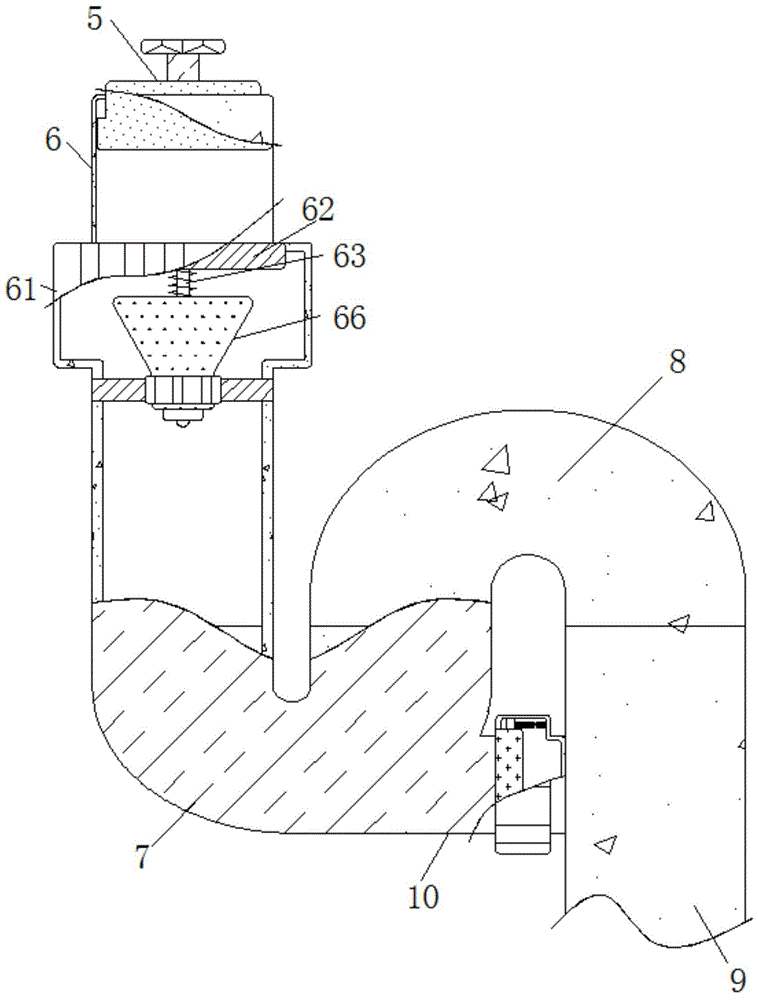

图1为本发明出水管结构剖视示意图；

图2为本发明整体结构主视示意图；

图3为本发明漏水口结构俯视示意图；

图4为本发明u型管一结构主视示意图；

图5为本发明锥形柱结构剖视示意图；

图6为本发明连接管结构剖视示意图。

图中：1、浴缸；2、进水管；3、花洒；4、漏水口；5、塞子；6、出水管；7、u型管一；8、u型管二；9、下水管；10、连接管；61、第一腔室；62、圆盘一；63、连接杆；64、弹簧一；65、连接环一；66、锥形柱；67、连接环二；101、第二腔室；102、弹簧二；103、圆盘二。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，一种节能环保的浴缸排水防止下水污水倒流机构，包括浴缸1，浴缸1的顶部活动连接有进水管2，进水管2的顶部固定连接有花洒3，浴缸1的内部开设有漏水口4，漏水口4的内部活动连接有塞子5，漏水口4的底部活动连接出水管6，出水管6的底部固定连接有u型管一7，u型管一7右侧的顶部固定连接有u型管二8，u型管二8右侧的底部固定连接有下水管9，下水管9的左侧固定连接有连接管10，连接管10的两侧分别固定连接在u型管一7的右侧和下水管9的左侧，连接管10的内部与u型管一7和下水管9的内部相连通，出水管6的内部开设有第一腔室61，第一腔室61的内部活动连接有圆盘一62，圆盘一62的直径大于出水管6内部的直径，圆盘一62的直径小于第一腔室61内部的直径，圆盘一62的顶部与第一腔室61内部的顶部活动连接，圆盘一62的底部固定连接有连接杆63，连接杆63的外侧套接有弹簧一64，连接杆63的外侧套接有连接环一65，弹簧一64的两端分别固定连接在圆盘一62的底部和连接环一65的顶部，连接环一65远离连接杆63的一侧固定连接有锥形柱66，连接环一65远离连接杆63的一侧固定在锥形柱66的内部，锥形柱66底部的外侧固定连接有连接环二67，连接环二67远离锥形柱66的一侧固定连接在出水管6的内部，锥形柱66的顶部面积大于底部面积，连接管10的内部开设有第二腔室101，第二腔室101内部的左侧固定连接有弹簧二102，弹簧二102远离第二腔室101的一侧固定连接有圆盘二103，圆盘二103的左侧与第二腔室101内部的左侧活动连接，圆盘二103的直径大于连接管10内部的直径。

工作原理:当浴缸1使用完毕准备排水时，此时拔下塞子5，因为浴缸1的内部开设有漏水口4，漏水口4的内部活动连接有塞子5，所以此时浴缸1内部的水会通过漏水口4向下流出，又因为漏水口4的底部活动连接出水管6，所以此时浴缸1内部的水会进入到出水管6，又因为出水管6的底部固定连接有u型管一7，u型管一7右侧的顶部固定连接有u型管二8，u型管二8右侧的底部固定连接有下水管9，所以此时浴缸1内部的水会经过u型管一7、u型管二8和下水管9流出，当水量比较大时，因为连接管10的两侧分别固定连接在u型管一7的右侧和下水管9的左侧，连接管10的内部与u型管一7和下水管9的内部相连通，所以此时排出的水会进入到连接管10的内部，又因为连接管10的内部开设有第二腔室101，圆盘二103的左侧与第二腔室101内部的左侧活动连接，第二腔室101内部的左侧固定连接有弹簧二102，弹簧二102远离第二腔室101的一侧固定连接有圆盘二103，所以此时圆盘二103在较大的水压情况下会向右侧运动，此时排出的水可以从u型管一7内部通过连接管10进入到下水管9的内部，此时增大了排水管道的面积，从而达到了加快浴缸1排水的效果。

当下水管9内部发生堵塞时，此时出水管6内部的所有位置压强相同，因为弹簧一64的两端分别固定连接在圆盘一62的底部和连接环一65的顶部，连接环一65远离连接杆63的一侧固定连接有锥形柱66，所以此时圆盘一62会在弹簧一64的作用下活动连接在第一腔室61的顶部，又因为圆盘一62的直径大于出水管6内部的直径，圆盘一62的直径小于第一腔室61内部的直径，所以此时圆盘一62会堵住出水管6，此时下水管9内部的污水不会通过出水管6进入到浴缸1的内部，从而达到了防止下水管9内部的水倒流入浴缸1的效果。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
