1.本实用新型涉及污水处理技术领域,具体为一种生态景观绿化用一体化雨污分流处理装置。
背景技术:2.目前,生活污水主要源于人们日常的生活及饮食起居产生的废水,其通过的地下水管或排污管排出,在城镇雨水排水设计中,大多将该生活污水排放到用于将雨水排入河道的雨水排水管道中,此方式虽然在建筑设计与施工上带来便利,但是从环境保护层面上却存在一定的缺陷,
3.现有的雨水排水设计为了快速排走雨水,雨水排水管道往往设有较多开放式设计的通道,便于降水量较大时快速收集雨水,但在雨季时,将生活污水排入雨水排水管道中时,会加大雨水管道的排水压力,造成污水满溢;且当降水量较少时,由于雨水排水管道内会滞留部分生活污水,生活污水滞留时间较久之后会产生较为刺鼻的异味,影响人们的日常生活。
技术实现要素:4.本实用新型的目的在于提供一种生态景观绿化用一体化雨污分流处理装置,以解决上述背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种生态景观绿化用一体化雨污分流处理装置,包括外壳,所述外壳的底部连接有第一排水管和第二排水管,且所述外壳的内部安装有浮盒,所述浮盒的底部套接有支撑杆,所述支撑杆的底部固定安装在外壳上,且所述支撑杆的外侧套接有弹簧,所述浮盒的两侧开设有上下两组排水口,且排水口的中部连接有过滤装置。
6.可选的,所述外壳的上端安装有积水板,所述积水板的上表面中部下凹并开设有渗水孔,且所述积水板的底端连接有网兜,所述网兜为u字状安装在过滤装置的上方。
7.可选的,所述过滤装置包括过滤网,所述过滤网的两侧设有出水口,所述出水口上安装有连接法兰,所述连接法兰上安装有螺栓并通过螺栓安装在浮盒的内部。
8.可选的,所述过滤网上开设有网孔,且网孔环绕过滤网一周设置。
9.可选的,所述过滤装置的高度值与第一排水管和第二排水管之间的高度值一致。
10.可选的,所述支撑杆和弹簧的数量为六个,且六个所述支撑杆和弹簧对称安装在浮盒的下端两侧。
11.与现有技术相比,本实用新型的有益效果是:
12.1、该生态景观绿化用一体化雨污分流处理装置,通过在外壳的两侧上下端分别连接第一排水管和第二排水管,并在外壳的内部设置浮盒,浮盒上设置与第一排水管和第二排水管匹配对齐的排水口,且浮盒通过支撑杆和弹簧进行支撑,并在外壳的内部随着水量大小进行上下移动,便于对雨水和污水进行分流排出,便于装置的使用,并通过过滤装置进
行过滤遮挡,便于对水体进行过滤,避免污泥垃圾堵塞排水口和第一排水管和第二排水管的内部。
13.2、该生态景观绿化用一体化雨污分流处理装置,通过在浮盒的内部安装有过滤装置,且过滤装置的上方设有网兜,网兜连接在积水板上,并随着积水板进行安装拆卸,便于通过网兜和过滤装置对外壳内部的水流进行果粒橙,将垃圾和杂质进行拦截,避免垃圾堵塞和堆积,保证装置的牌数效果。
附图说明

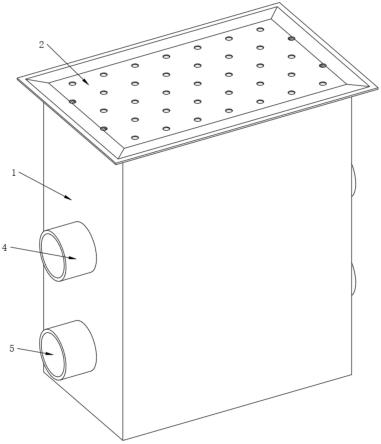

14.图1为本实用新型一种生态景观绿化用一体化雨污分流处理装置的整体结构示意图;
15.图2为本实用新型一种生态景观绿化用一体化雨污分流处理装置的剖视图;
16.图3为本实用新型一种生态景观绿化用一体化雨污分流处理装置的压缩示意图;
17.图4为本实用新型一种生态景观绿化用一体化雨污分流处理装置的积水板示意图;
18.图5为本实用新型一种生态景观绿化用一体化雨污分流处理装置的过滤装置示意图。
19.图中:1、外壳;2、积水板;3、网兜;4、第一排水管;5、第二排水管;6、浮盒;7、过滤装置;71、过滤网;72、连接法兰;73、螺栓;74、出水口;8、支撑杆;9、弹簧。
具体实施方式
20.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
21.请参阅图1至图5,本实用新型提供一种生态景观绿化用一体化雨污分流处理装置,包括外壳1,外壳1的底部连接有第一排水管4和第二排水管5,且外壳1的内部安装有浮盒6,浮盒6的底部套接有支撑杆8,支撑杆8的底部固定安装在外壳1上,且支撑杆8的外侧套接有弹簧9,浮盒6的两侧开设有上下两组排水口,且排水口的中部连接有过滤装置7。
22.外壳1的上端安装有积水板2,积水板2的上表面中部下凹并开设有渗水孔,且积水板2的底端连接有网兜3,网兜3为u字状安装在过滤装置7的上方,积水板2安装在外壳1的上端,对外壳1的上方进行防护,且便于拦截污水中的大体积杂质,避免杂质堆积在外壳1的内部造成出水堵塞,便于提高装置的使用和排水流畅。
23.过滤装置7包括过滤网71,过滤网71的两侧设有出水口74,出水口74上安装有连接法兰72,连接法兰72上安装有螺栓73并通过螺栓73安装在浮盒6的内部,过滤装置7安装在浮盒6的内部,对浮盒6的两侧排水口进行防护拦截,避免杂质进入第二排水管5和第一排水管4的内部,避免第一排水管4和第二排水管5在连接和排水过程中堵塞,减少装置的维修次数,延长装置的使用年限。
24.过滤网71上开设有网孔,且网孔环绕过滤网71一周设置,过滤网71对水体中的杂质和污泥进行过滤,避免污泥附着在第一排水管4和第二排水管5的内壁,且便于第一排水
管4和第二排水管5的安装。
25.过滤装置7的高度值与第一排水管4和第二排水管5之间的高度值一致,过滤装置7随着浮盒6在外壳1的内部进行上下移动,对外壳1上连接的第一排水管4和第二排水管5进行过滤。
26.支撑杆8和弹簧9的数量为六个,且六个支撑杆8和弹簧9对称安装在浮盒6的下端两侧,支撑杆8和弹簧9支撑浮盒6在外壳1的内部进行上下移动,避免浮盒6出现偏移和错位卡顿,便于浮盒6的自动下移和复位。
27.工作原理:使用本装置时,在外壳1的底部连接有第一排水管4和第二排水管5,通过第一排水管4和第二排水管5作为污水管和雨水管,并在外壳1的内部安装有浮盒6,浮盒6通过弹簧9的支撑安装在外壳1的内部上方,浮盒6的上下两端均设有排水口,且在排水口上连接过滤装置7,使过滤装置7阻挡在排水口上,并与第一排水管4进行对齐,过滤装置7通过连接法兰72和出水口74连接在浮盒6的内部,并将水体中的杂质进行过滤拦截;日常进行污水排放时水量较小,浮盒6通过弹簧9的支撑在外壳1的上方进行使用,通过第一排水管4进行污水的排放,且当雨天水量较大时,雨水对浮盒6和过滤装置7进行冲击,并在浮盒6的内部进行排水不及时出现积水时压缩弹簧9向下移动,时浮盒6的上下两侧的排水口分别与第一排水管4和第二排水管5进行对准,将雨水通过第一排水管4和第二排水管5同时排出,增加装置的排水速度,并在雨水停止后通过弹簧9的推动带动浮盒6向上自动复位,且在装置的使用过程中,外壳1的上方安装有积水板2,积水板2的底部连接有网兜3,并通过网兜3包裹在过滤装置7的表面,增加装置的过滤效果,且网兜3安装在积水板2的上端,随着积水板2进行拆卸清理,便于装置的使用。
