一种具有循环功能的不锈钢清洗池的制作方法

本技术具体涉及循环水，尤其涉及一种具有循环功能的不锈钢清洗池。

背景技术：

1、循环水箱，主要作用是保持最高水位平面，同时让水中空气由此处排出，避免带入管道系统，以致造成气阻损失。它的作用是保持最高水位平面，同时让水中空气由此处排出，避免带入管道系统，以致造成气阻损失。循环水箱的下部均装有冷水进水挡板。这样冷水进入循环水箱时，通过挡板使之扩散流入不致将箱内上部热水搅混。

2、现在家庭厨房，是指可在内准备食物并进行烹饪的房间，一个现代化的厨房通常有的设备包括炉具(瓦斯炉、电炉、微波炉或烤箱)、流理台(洗碗槽或是洗碗机)及储存食物的设备(例如：冰箱、冰柜)，厨房内设置有清洗池，现在的清洗池，都是打开自来水龙头，将管道内的水资源放出来，用来洗碗、洗菜或者洗水果，用来洗碗的水还可以用来浇花或者冲马桶，但是用完后的水直接顺着下水道被浪费了，不能实现水资源的循环使用，这样就造成了大量水资源的浪费，不能满足节约。为此，我们提供一种具有循环功能的不锈钢清洗池，可以有效的解决现在家庭厨房内的清洗池存在的问题，因为在清洗池的下方设置有多层的过滤系统，可以将用过一次的水，再经过过滤和消毒再次的使用，即满足了家庭的需要，也节约了水资源。

技术实现思路

1、本实用新型的目的在于提供一种具有循环功能的不锈钢清洗池，以解决背景技术中厨房内设置有清洗池，现在的清洗池，都是打开自来水龙头，将管道内的水资源放出来，用来洗碗、洗菜或者洗水果，用来洗碗的水还可以用来浇花或者冲马桶，但是用完后的水直接顺着下水道被浪费了，不能实现水资源的循环使用，这样就造成了大量水资源的浪费，不能满足节约的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种具有循环功能的不锈钢清洗池，包括壳体；所述的壳体的底部开设有漏水管；且在壳体的底面与漏水管之间设置有漏水盖；所述的壳体的一侧设置有便于水管固定的固定块；所述的水管高出壳体的一端设置有水龙头；所述的壳体与漏水管的下方设置有储水箱；所述的储水箱在靠近过滤水箱的一侧设置有单向水管；所述的过滤水箱的内部设置有多层过滤组件；且在过滤水箱靠近消毒水箱的一侧设置有单向水管；所述的消毒水箱的一侧设置有水泵；所述的水泵的进水口直接连接在消毒水箱的内部；出水口直接与水管连接；所述的水泵通过电机控制连接。

4、作为本实用新型的进一步技术方案，所述的过滤水箱的内部设置有三层过滤网，包括第一过滤层、第二过滤层和第三过滤层，且每层过滤网的密度都是梯次增加的。

5、作为本实用新型的进一步技术方案，所述的储水箱的箱体内部设置有过滤网。

6、作为本实用新型的进一步技术方案，所述的电机和水泵安装在消毒水箱一侧设置的底座上。

7、作为本实用新型的进一步技术方案，所述的消毒水箱的上方设置有箱盖，且在箱盖上开设有进气口；所述的消毒水箱在远离过滤水箱的一侧设置有进料管，且在进料管上开设有进料口。

8、与现有技术相比，本实用新型的有益效果是：

9、1.本实用新型，因为在壳体的下方设置有储水箱，在储水箱的内部设置有过滤网，可以将从水池内进入的较大的残渣过滤出来，使水进入储水箱的底部位置，在于储水箱连接的过滤箱内设置有三层过滤网，且过滤网的密度使梯次增加的，过滤出更洁净的水进入下一道工序内。

10、2.本实用新型，因为在过滤箱的下一道工序中，设置有消毒水箱，将消毒料从进料口放进去，使水与消毒料融合后，再通过电机带动水泵将消毒完成的水抽出来，通过水管进入水龙头再次的使用。

11、3.本实用新型，该装置既能满足家庭的厨房用水，还能使水循环使用，起到环保的作用，还节约了水资源，避免了水资源的浪费。

技术特征：

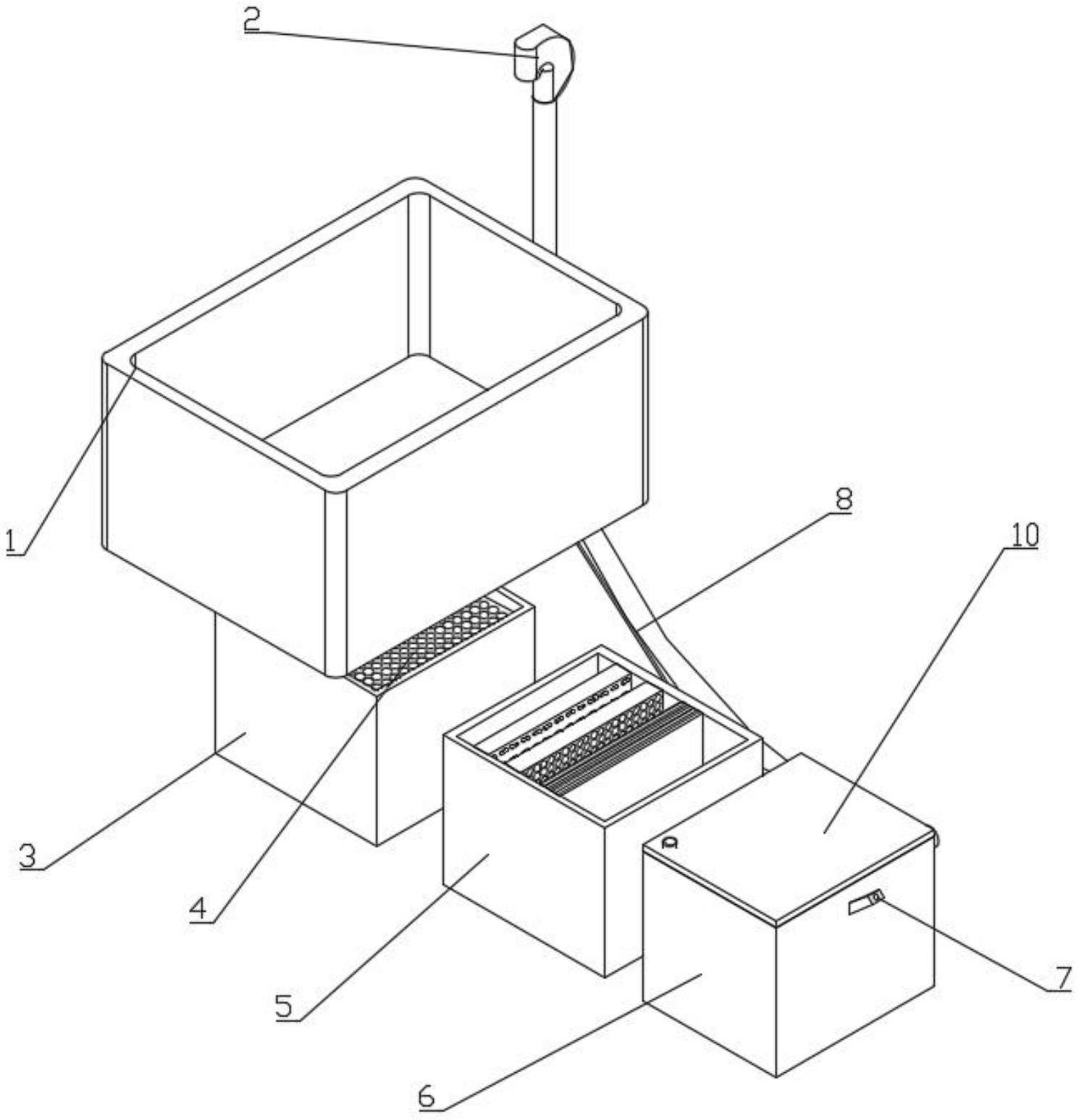

1.一种具有循环功能的不锈钢清洗池，其特征在于：包括壳体(1)；所述的壳体(1)的底部设置有漏水管(16)；且在壳体(1)的底面与漏水管(16)之间设置有漏水盖(15)；所述的壳体(1)的一侧设置有便于水管(8)固定的固定块(14)；所述的水管(8)高出壳体的一端设置有水龙头(2)；所述的壳体(1)与漏水管(16)的下方设置有储水箱(3)；所述的储水箱(3)在靠近过滤水箱(5)的一侧设置有单向水管(11)；所述的过滤水箱(5)的内部设置有多层过滤组件；且在过滤水箱(5)靠近消毒水箱(6)的一侧设置有单向水管(11)；所述的消毒水箱(6)的一侧设置有水泵(12)；所述的水泵(12)的进水口直接连接在消毒水箱(6)的内部；出水口直接与水管(8)连接；所述的水泵(12)通过电机(13)控制连接。

2.根据权利要求1所述的一种具有循环功能的不锈钢清洗池，其特征在于：所述的过滤水箱(5)的内部设置有三层过滤网，包括第一过滤层(17)、第二过滤层(18)和第三过滤层(19)，且每层过滤网的密度都是梯次增加的。

3.根据权利要求1所述的一种具有循环功能的不锈钢清洗池，其特征在于：所述的储水箱(3)的箱体内部设置有过滤网(4)。

4.根据权利要求1所述的一种具有循环功能的不锈钢清洗池，其特征在于：所述的电机(13)和水泵(12)安装在消毒水箱(6)一侧设置的底座(20)上。

5.根据权利要求4所述的一种具有循环功能的不锈钢清洗池，其特征在于：所述的消毒水箱(6)的上方设置有箱盖(10)，且在箱盖(10)上开设有进气口(9)；所述的消毒水箱(6)在远离过滤水箱(5)的一侧设置有进料管(7)，且在进料管(7)上开设有进料口(21)。

技术总结
一种具有循环功能的不锈钢清洗池，包括壳体；所述的壳体的底部开设有漏水管；且在壳体的底面与漏水管之间设置有漏水盖；所述的壳体的一侧设置有便于水管固定的固定块；所述的水管高出壳体的一端设置有水龙头；所述的壳体与漏水管的下方设置有储水箱；所述的储水箱在靠近过滤水箱的一侧设置有单向水管；所述的过滤水箱的内部设置有多层过滤组件；且在过滤水箱靠近消毒水箱的一侧设置有单向水管；所述的消毒水箱的一侧设置有水泵；所述的水泵的进水口直接连接在消毒水箱的内部；出水口直接与水管连接；所述的水泵通过电机控制连接；该装置既能满足家庭的厨房用水，还能使水循环使用，起到环保的作用，避免了水资源的浪费。

技术研发人员：朱镕
受保护的技术使用者：兴化市亚鼎不锈钢制品有限公司
技术研发日：20230130
技术公布日：2024/1/12
