一种高速公路用路面清扫装置的制作方法

本发明涉及一种路面清扫装置，尤其涉及一种高速公路用路面清扫装置。

背景技术：

高速公路属于高等级公路。中国交通部《公路工程技术标准》规定，高速公路指“能适应年平均昼夜小客车交通量为25000辆以上、专供汽车分道高速行驶、并全部控制出入的公路”。各国尽管对高速公路的命名不同，但都是专指有4车道以上、两向分隔行驶、完全控制出入口、全部采用立体交叉的公路。此外，有不少国家对部分控制出入口、非全部采用立体交叉的直达干线也称为高速公路。

高速公路因为车流量大，所以带来的灰尘还是相当多的，所以对高速公路进行清扫是很必要的，因此就要有路面清扫装置，但目前的路面清扫装置存在清扫不干净、工作效率低、自动化程度低的缺点，因此亟需研发一种清扫干净、工作效率高、自动化程度高的高速公路用路面清扫装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服目前的路面清扫装置存在清扫不干净、工作效率低、自动化程度低的缺点，本发明要解决的技术问题是提供一种清扫干净、工作效率高、自动化程度高的高速公路用路面清扫装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种高速公路用路面清扫装置，包括有底板、轮子、推手、左架、右架、水箱、水泵、水管、滑轨、顶板、滑块、齿条、支杆、第一电机、第一齿轮、固定套、清理装置、第二连杆与喷头，底板上开有通孔，底板左端设有推手，底板底部设有轮子，底板顶部从左到右依次设有左架、水箱和右架，左架与右架顶端设有顶板，顶板底部设有滑轨与支杆，支杆在滑轨右侧，支杆底端安装有第一电机，第一电机前侧设有第一齿轮，滑轨上设有滑块，滑块右侧设有齿条，齿条与第一齿轮啮合，齿条左侧下部设有清理装置，清理装置包括有第二齿轮、第二电机、第一连杆、第三齿轮、摆动杆与扫把，第一连杆顶端铰接连接在齿条左侧下部，第一连杆顶部设有第二电机，第二电机前侧设有第二齿轮，第一连杆底端铰接连接有第三齿轮，第三齿轮与第二齿轮啮合，第三齿轮前侧下部铰接连接有摆动杆，摆动杆底端连接有扫把，第三齿轮前侧左部铰接连接有第二连杆，第二连杆左端设有固定套，水箱内设有水泵，水泵上设有水管，水管穿过固定套连接有喷头，扫把与喷头在通孔上方。

优选地，还包括有放置框，推手左侧下部设有放置框，放置框固定在推手上，放置框的侧面形状为长方形，放置框的侧面长度为25cm，放置框的侧面宽度为20cm。

优选地，还包括有遮阳板，推手左侧上部设有遮阳板，遮阳板右侧面固定在推手上，遮阳板的立体形状为长方体，遮阳板的长度为30cm，遮阳板的厚度为3cm，遮阳板的宽度为25cm。

优选地，还包括有加强筋，左架与顶板之间设有加强筋，加强筋上端固定在顶板顶部上，加强筋下端固定在左架右侧面上，左架、加强筋和顶板构成三角形，加强筋的厚度为3cm。

优选地，还包括有警示牌，右架右侧中部设有警示牌，警示牌左侧面固定在右架右侧面上，警示牌的立体形状为长方体，警示牌的长度为35cm，警示牌的宽度为20cm，警示牌的厚度为3cm。

优选地，还包括有滤网，水泵的入水口处设有滤网，滤网固定在水泵的出水口处，滤网的侧面形状为正方形，正方形边长为10cm，滤网的厚度为2cm，滤网的材质为不锈钢。

优选地，底板的材料为不锈钢，底板的立体形状为长方体，底板左侧面和右侧面的距离为120cm，底板上表面与下表面之间的距离为10cm，底板前侧面与后侧面的距离为50cm。

优选地，右架的材料为Q235钢，右架的立体形状为长方体，右架左侧面和右侧面的距离为10cm，右架上表面与下表面之间的距离为90cm，右架前侧面与后侧面的距离为50cm。

优选地，第一电机和第二电机为伺服电机，伺服电机的额定功率为0.6KW，伺服电机的额定电压为220V，伺服电机的额定电流为2.5A，伺服电机的额定转速为3000rpm。

工作原理：当需要清扫高速公路时，工作人员将该装置推到工作场地，控制第一电机逆时针旋转，带动齿条向下移动，进而带动第一连杆向下移动，使得第二齿轮与第三齿轮向下移动，带动第二连杆向下移动，进而通过固定套带动喷头向下移动，同时第三齿轮向下移动，带动摆动杆向下移动，使得扫把向下移动，当扫把与地面接触后，控制第一电机停止工作。然后控制水泵开始工作，将水通过水管抽向喷头，喷头将水喷洒在高速公路上。同时控制第二电机逆时针旋转，带动第二齿轮逆时针旋转，进而带动第三齿轮顺时针旋转，从而带动摆动杆与第二连杆向后移动，摆动杆带动扫把向后运动，对后侧进行清扫，第二连杆带动固定套向后移动，带动喷头向后移动，水向后喷洒。当扫把向后移动到通孔边缘时，控制第二电机顺时针旋转，带动摆动杆与第二连杆向前移动，摆动杆带动扫把向前运动，对右侧进行清扫，第二连杆带动固定套向前移动，带动喷头向前移动，带动喷头向前移动，水箱向前喷洒，洒水方向与扫把扫地方向一致，清扫效果更好。如此反复，人推动该装置在高速公路直线走动，使得高速公路得到全面清扫。工作完毕后，控制水泵与第二电机停止工作，然后控制第一电机顺时针旋转，带动齿条及其上装置向上移动，回到初始位置后，控制第一电机停止工作，将该装置推回原处。

因为还包括有放置框，推手左侧下部设有放置框，放置框固定在推手上，放置框的侧面形状为长方形，放置框的侧面长度为25cm，放置框的侧面宽度为20cm，如果工作人员还需携带其他物品，可以放置在放置框内。

因为还包括有遮阳板，推手左侧上部设有遮阳板，遮阳板右侧面固定在推手上，遮阳板的立体形状为长方体，遮阳板的长度为30cm，遮阳板的厚度为3cm，遮阳板的宽度为25cm，工作人员在太阳下工作时，可以为工作人员遮挡太阳。

因为还包括有加强筋，左架与顶板之间设有加强筋，加强筋上端固定在顶板顶部上，加强筋下端固定在左架右侧面上，左架、加强筋和顶板构成三角形，加强筋的厚度为3cm，加强筋能增加装置的稳定性，使装置更加牢固。

因为还包括有警示牌，右架右侧中部设有警示牌，警示牌左侧面固定在右架右侧面上，警示牌的立体形状为长方体，警示牌的长度为35cm，警示牌的宽度为20cm，警示牌的厚度为3cm，警示牌能提醒路人注意，能预防危险。

因为还包括有滤网，水泵的入水口处设有滤网，滤网固定在水泵的出水口处，滤网的侧面形状为正方形，正方形边长为10cm，滤网的厚度为2cm，滤网的材质为不锈钢，滤网能过滤水中杂物，能防止水管被堵塞。

因为底板的材料为不锈钢，底板的立体形状为长方体，底板左侧面和右侧面的距离为120cm，底板上表面与下表面之间的距离为10cm，底板前侧面与后侧面的距离为50cm，不锈钢耐腐蚀强，能增强装置的使用寿命。

因为右架的材料为Q235钢，右架的立体形状为长方体，右架左侧面和右侧面的距离为10cm，右架上表面与下表面之间的距离为90cm，右架前侧面与后侧面的距离为50cm，Q235钢具有良好的塑性和焊接性能，成型能力很好并且具有一定的强度，Q235钢价格相对便宜，性价比高，实用性能好，所以选用Q235钢既可以节约成本，又能够延长本装置的使用寿命。

因为第一电机和第二电机为伺服电机，伺服电机的额定功率为0.6KW，伺服电机的额定电压为220V，伺服电机的额定电流为2.5A，伺服电机的额定转速为3000rpm，伺服电机抗过载能力强，高速性能好，能精准控制其转速。

(3)有益效果

本发明达到了清扫干净、工作效率高、自动化程度高的效果，工作人员能通过操作本装置实现高速公路路面的快速清扫工作，不仅操作方便，还能有效的节约时间。

附图说明

图1为本发明的第一种主视结构示意图。

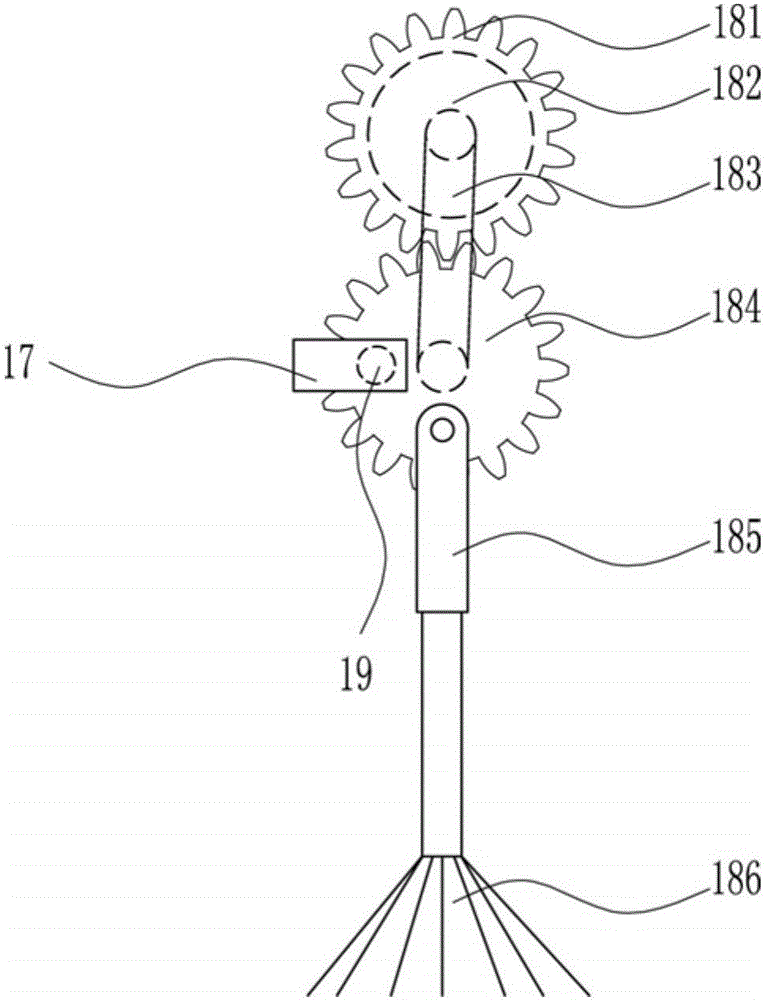

图2为本发明的清理装置左视结构示意图。

图3为本发明的第二种主视结构示意图。

图4为本发明的第三种主视结构示意图。

附图中的标记为：1-底板，2-轮子，3-推手，4-左架，5-通孔，6-右架，7-水箱，8-水泵，9-水管，10-滑轨，11-顶板，12-滑块，13-齿条，14-支杆，15-第一电机，16-第一齿轮，17-固定套，18-清理装置，181-第二齿轮，182-第二电机，183-第一连杆，184-第三齿轮，185-摆动杆，186-扫把，19-第二连杆，20-喷头，21-放置框，22-遮阳板，23-加强筋，24-警示牌，25-滤网。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种高速公路用路面清扫装置，如图1、图2所示，包括有底板1、轮子2、推手3、左架4、右架6、水箱7、水泵8、水管9、滑轨10、顶板11、滑块12、齿条13、支杆14、第一电机15、第一齿轮16、固定套17、清理装置18、第二连杆19与喷头20，底板1上开有通孔5，底板1左端设有推手3，底板1底部设有轮子2，底板1顶部从左到右依次设有左架4、水箱7和右架6，左架4与右架6顶端设有顶板11，顶板11底部设有滑轨10与支杆14，支杆14在滑轨10右侧，支杆14底端安装有第一电机15，第一电机15前侧设有第一齿轮16，滑轨10上设有滑块12，滑块12右侧设有齿条13，齿条13与第一齿轮16啮合，齿条13左侧下部设有清理装置18，清理装置18包括有第二齿轮181、第二电机182、第一连杆183、第三齿轮184、摆动杆185与扫把186，第一连杆183顶端铰接连接在齿条13左侧下部，第一连杆183顶部设有第二电机182，第二电机182前侧设有第二齿轮181，第一连杆183底端铰接连接有第三齿轮184，第三齿轮184与第二齿轮181啮合，第三齿轮184前侧下部铰接连接有摆动杆185，摆动杆185底端连接有扫把186，第三齿轮184前侧左部铰接连接有第二连杆19，第二连杆19左端设有固定套17，水箱7内设有水泵8，水泵8上设有水管9，水管9穿过固定套17连接有喷头20，扫把186与喷头20在通孔5上方。

如图3所示，还包括有放置框21，推手3左侧下部设有放置框21，放置框21固定在推手3上，放置框21的侧面形状为长方形，放置框21的侧面长度为25cm，放置框21的侧面宽度为20cm。

如图4所示，还包括有遮阳板22，推手3左侧上部设有遮阳板22，遮阳板22右侧面固定在推手3上，遮阳板22的立体形状为长方体，遮阳板22的长度为30cm，遮阳板22的厚度为3cm，遮阳板22的宽度为25cm。

还包括有加强筋23，左架4与顶板11之间设有加强筋23，加强筋23上端固定在顶板11顶部上，加强筋23下端固定在左架4右侧面上，左架4、加强筋23和顶板11构成三角形，加强筋23的厚度为3cm。

还包括有警示牌24，右架6右侧中部设有警示牌24，警示牌24左侧面固定在右架6右侧面上，警示牌24的立体形状为长方体，警示牌24的长度为35cm，警示牌24的宽度为20cm，警示牌24的厚度为3cm。

还包括有滤网25，水泵8的入水口处设有滤网25，滤网25固定在水泵8的出水口处，滤网25的侧面形状为正方形，正方形边长为10cm，滤网25的厚度为2cm，滤网25的材质为不锈钢。

底板1的材料为不锈钢，底板1的立体形状为长方体，底板1左侧面和右侧面的距离为120cm，底板1上表面与下表面之间的距离为10cm，底板1前侧面与后侧面的距离为50cm。

右架6的材料为Q235钢，右架6的立体形状为长方体，右架6左侧面和右侧面的距离为10cm，右架6上表面与下表面之间的距离为90cm，右架6前侧面与后侧面的距离为50cm。

第一电机15和第二电机182为伺服电机，伺服电机的额定功率为0.6KW，伺服电机的额定电压为220V，伺服电机的额定电流为2.5A，伺服电机的额定转速为3000rpm。

工作原理：当需要清扫高速公路时，工作人员将该装置推到工作场地，控制第一电机15逆时针旋转，带动齿条13向下移动，进而带动第一连杆183向下移动，使得第二齿轮181与第三齿轮184向下移动，带动第二连杆19向下移动，进而通过固定套17带动喷头20向下移动，同时第三齿轮184向下移动，带动摆动杆185向下移动，使得扫把186向下移动，当扫把186与地面接触后，控制第一电机15停止工作。然后控制水泵8开始工作，将水通过水管9抽向喷头20，喷头20将水喷洒在高速公路上。同时控制第二电机182逆时针旋转，带动第二齿轮181逆时针旋转，进而带动第三齿轮184顺时针旋转，从而带动摆动杆185与第二连杆19向后移动，摆动杆185带动扫把186向后运动，对后侧进行清扫，第二连杆19带动固定套17向后移动，带动喷头20向后移动，水向后喷洒。当扫把186向后移动到通孔5边缘时，控制第二电机182顺时针旋转，带动摆动杆185与第二连杆19向前移动，摆动杆185带动扫把186向前运动，对右侧进行清扫，第二连杆19带动固定套17向前移动，带动喷头20向前移动，带动喷头20向前移动，水箱7向前喷洒，洒水方向与扫把186扫地方向一致，清扫效果更好。如此反复，人推动该装置在高速公路直线走动，使得高速公路得到全面清扫。工作完毕后，控制水泵8与第二电机182停止工作，然后控制第一电机15顺时针旋转，带动齿条13及其上装置向上移动，回到初始位置后，控制第一电机15停止工作，将该装置推回原处。

因为还包括有放置框21，推手3左侧下部设有放置框21，放置框21固定在推手3上，放置框21的侧面形状为长方形，放置框21的侧面长度为25cm，放置框21的侧面宽度为20cm，如果工作人员还需携带其他物品，可以放置在放置框21内。

因为还包括有遮阳板22，推手3左侧上部设有遮阳板22，遮阳板22右侧面固定在推手3上，遮阳板22的立体形状为长方体，遮阳板22的长度为30cm，遮阳板22的厚度为3cm，遮阳板22的宽度为25cm，工作人员在太阳下工作时，可以为工作人员遮挡太阳。

因为还包括有加强筋23，左架4与顶板11之间设有加强筋23，加强筋23上端固定在顶板11顶部上，加强筋23下端固定在左架4右侧面上，左架4、加强筋23和顶板11构成三角形，加强筋23的厚度为3cm，加强筋23能增加装置的稳定性，使装置更加牢固。

因为还包括有警示牌24，右架6右侧中部设有警示牌24，警示牌24左侧面固定在右架6右侧面上，警示牌24的立体形状为长方体，警示牌24的长度为35cm，警示牌24的宽度为20cm，警示牌24的厚度为3cm，警示牌24能提醒路人注意，能预防危险。

因为还包括有滤网25，水泵8的入水口处设有滤网25，滤网25固定在水泵8的出水口处，滤网25的侧面形状为正方形，正方形边长为10cm，滤网25的厚度为2cm，滤网25的材质为不锈钢，滤网25能过滤水中杂物，能防止水管9被堵塞。

因为底板1的材料为不锈钢，底板1的立体形状为长方体，底板1左侧面和右侧面的距离为120cm，底板1上表面与下表面之间的距离为10cm，底板1前侧面与后侧面的距离为50cm，不锈钢耐腐蚀强，能增强装置的使用寿命。

因为右架6的材料为Q235钢，右架6的立体形状为长方体，右架6左侧面和右侧面的距离为10cm，右架6上表面与下表面之间的距离为90cm，右架6前侧面与后侧面的距离为50cm，Q235钢具有良好的塑性和焊接性能，成型能力很好并且具有一定的强度，Q235钢价格相对便宜，性价比高，实用性能好，所以选用Q235钢既可以节约成本，又能够延长本装置的使用寿命。因为第一电机15和第二电机182为伺服电机，伺服电机的额定功率为0.6KW，伺服电机的额定电压为220V，伺服电机的额定电流为2.5A，伺服电机的额定转速为3000rpm，伺服电机抗过载能力强，高速性能好，能精准控制其转速。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
