一种离心式破冰滚的制作方法

本实用新型属于破冰除雪机附件，具体涉及一种离心式破冰滚。

背景技术：

现有的破冰除雪机通常采用滚压破冰或者犁式除冰方式，作业时，滚压破冰的破冰滚或犁式除冰的犁刀与冰雪路面为刚性接触，摩擦阻力大，存在着作业效率低，破冰滚和犁刀磨损快、使用寿命低，常会出现路面轻微损坏，且破冰除雪效果欠佳等不足。

技术实现要素：

本实用新型的目的是，克服现有技术的不足，提供一种结构合理，作业效率高，破冰效果好，使用寿命长，对路面无损坏的离心式破冰滚。

实现本实用新型目的采用的技术方案是，一种离心式破冰滚，其特征是，它包括在离心滚筒上、沿转动方向呈排交替设置弹性自适应凿切刀、惯性锤。

所述的弹性自适应凿切刀的结构是，具有限位套筒，在限位套筒内置有弹簧和由弹簧支撑的凿切刀，限位套筒与端盖固连。

所述的惯性锤的结构是，具有惯性锤体，惯性锤体的上端设有锤头，惯性锤体的上端通过销轴与固定座铰接。

本实用新型的离心式破冰滚，由于采用在离心滚筒上、沿转动方向呈排交替设置弹性自适应凿切刀、惯性锤的结构，在作业时，离心滚筒回转，与离心滚筒铰接的惯性锤以一定的角速度ω旋转，在离心力的作用下，惯性锤瞬时的巨大冲量锤击路面的冰层，致使冰层被击成裂痕状态，使冰层与路面的附着力降低，甚至两者相脱离，接着弹性自适应凿切刀对冰层进一步凿切，使冰层完全破裂，从而达到破冰的目的。作业时惯性锤只与冰层接触；弹性自适应凿切刀与冰层或路面弹性接触因此不会对路面造成破坏。由于采用惯性锤和弹性自适应凿切相结合的连续破冰作业方式，具有结构合理，作业效率高，破冰效果好，使用寿命长等优点。

附图说明

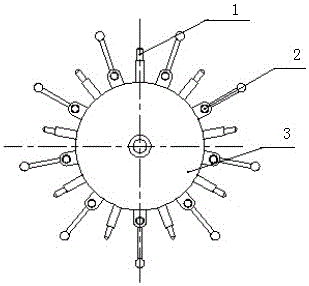

图1为离心式破冰滚结构主视示意图；

图2为图1的侧视示意图；

图3为弹性自适应凿切刀1的结构示意图；

图4为图3中A-A剖视示意图；

图5为惯性锤的结构示意图；

图6为图5中B-B剖视示意图。

图中：1弹性自适应凿切刀，2惯性锤，3离心滚筒，4锤头，5惯性锤体，6固定座，7销轴，8凿切刀，9端盖，10限位套筒，11弹簧。

具体实施方式

参照图1-图5，本实用新型的一种离心式破冰滚，包括：在离心滚筒3上、沿转动方向呈排交替设置弹性自适应凿切刀1、惯性锤2。

参照图3和图4，所述的弹性自适应凿切刀1的结构是，具有限位套筒10，在限位套筒10内置有弹簧11和由弹簧11支撑的凿切刀8，限位套筒10与端盖9固连。弹性自适应凿切刀1的结构是为了减少凿切冰过程中凿切刀8与路面的相互破坏和适应凹凸不平的冰面，为保证凿切刀8能够凿开冰层，必须使弹簧11对凿切刀8有足够的预紧支撑力。凿切刀1最佳采用合金工具钢制作。

参照图5和图6，所述的惯性锤2的结构是，具有惯性锤体5，惯性锤体5的上端设有锤头4，惯性锤体5的上端通过销轴7与固定座6铰接。惯性锤体5和锤头4最佳采用合金工具钢分体或一体制作。利用离心滚筒3回转运动的离心力，使惯性锤瞬时产生巨大冲量锤击路面的冰层，只要离心锤的离心速度设计合适就不会对构件本身和路面造成损坏。

由离心参数的理论分析可知，对于具有一定转速的惯性锤2锤击路面的冰层的瞬时冲量和离心锤2的质量和质心距离旋转点有关。设计离心锤2时，要考虑有较好的锤击效果及不会对构件本身和路面造成破坏。

本实用新型的实施例并非穷举，本领域技术人员不经过创造性劳动的简单复制和改进，仍属于本实用新型权利保护的范围。
