一种路面快速清污装置的制作方法

1.本实用新型涉及一种清污装置,特别是一种路面快速清污装置。


背景技术：

2.我国近年来屡次出现内涝的原因除了降雨本身因素外，还有城市硬化地面面积逐年加大，导致雨水径流量加快增大，原有的设计排水管网难以承受增加的雨水量。另外已有的雨水管网规划设计标准原本就不高，按照暴雨重现期计算，一般为1～3年一遇。如今，内涝不仅是排水问题，已经酿成悲剧。而解决内涝，也不仅仅是管网规划设计建设问题，还涉及到管理维护问题。目前，清除路面积水一般是通过排水系统，但是由于部分路面会出现沉降，这种情况通过人工清除，存在劳动强度大，清除效率低等问题。


技术实现要素：

3.本实用新型的目的在于，提供一种路面快速清污装置。该装置能够将路面积水吸入污水箱内，并且为吸水管配有升降机构，能够适用于不同高度的路沿，具有省时、省力、效率高等优点。
4.本实用新型的技术方案：一种路面快速清污装置，包括装置本体，装置本体上具有底板，底板的底部安装有第一车轮，底板上固定有污水箱；污水箱的侧壁上具有第一安装板和第二安装板，第一安装板上安装有水泵，第二安装板上安装有驱动电机；污水箱的侧壁上还安装有第三安装板，第三安装板通过轴承安装有上部支撑杆和下部支撑杆，上部支撑杆位于下部支撑杆的上方；上部支撑杆和下部支撑杆的两端均具有链轮，上部支撑杆上的链轮和下部支撑杆上的链轮通过链条相连，链条上设置有固定板，固定板上固定有连杆，连杆的下端具有支撑板；支撑板的底部具有吸水管，吸水管的一端朝向下方，吸水管的另一端和水泵的进水口连通，水泵的出水口和污水箱连通；上部支撑杆或下部支撑杆上具有传动轮，传动轮通过传动带和驱动电机的输出轴相连。
5.前述的一种路面快速清污装置中，所述上部支撑杆和下部支撑杆的两端均设置有两个链轮，一块固定板安装在两条链条上。
6.前述的一种路面快速清污装置中，所述支撑板的底部安装有第二车轮，第二车轮的底面高度低于所述吸水管的下端高度。
7.前述的一种路面快速清污装置中，所述装置本体上具有侧面板，侧面板上安装有扶手和控制面板，驱动电机和水泵均和控制面板电连接。
8.本实用新型的有益效果：与现有技术相比，本实用新型能够将路面积水吸入污水箱内，并且为吸水管配有升降机构，能够适用于不同高度的路沿，具有省时、省力、效率高等优点。本设备的装置本体位于马路的路沿，根据路沿的高度通过操作控制面板调节支撑板的高度，使第二车轮与马路的路面贴合，吸水管将马上上的水通过水泵导入污水箱。支撑板的高度通过驱动电机调节，驱动电机通过其输出轴、传动带、上部支撑杆带动链轮转动，转动的链轮通过固定板和连杆带动支撑板上下移动。
附图说明

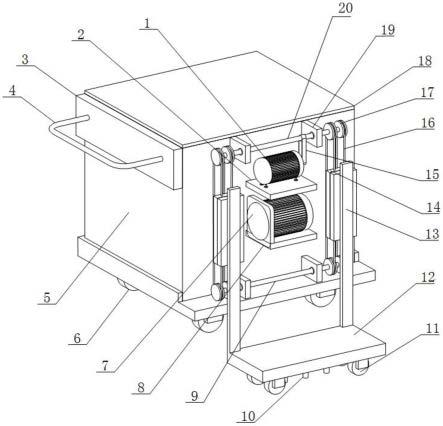

9.图1是本实用新型的一种实施例的结构示意图；
10.图2是本实用新型的另一视角的结构示意图。
11.附图标记：1-驱动电机，2-第二安装板，3-侧面板，4-扶手，5-污水箱，6-第一车轮，7-水泵，8-第一安装板，9-下部支撑杆，10-吸水管，11-第二车轮，12-支撑板，13-连杆，14-固定板，15-传动带，16-链条，17-链轮，18-装置本体，19-第三安装板，20-上部支撑杆。
12.下面结合附图1-2和具体实施方式对本实用新型作进一步的说明。
具体实施方式
13.本实用新型的实施例1：一种路面快速清污装置，包括装置本体18，装置本体18上具有底板，底板的底部安装有第一车轮6，底板上固定有污水箱5；污水箱5的侧壁上具有第一安装板8和第二安装板2，第一安装板8上安装有水泵7，第二安装板2上安装有驱动电机1；污水箱5的侧壁上还安装有第三安装板19，第三安装板19通过轴承安装有上部支撑杆20和下部支撑杆9，上部支撑杆20位于下部支撑杆9的上方；上部支撑杆20和下部支撑杆9的两端均具有链轮17，上部支撑杆20上的链轮17和下部支撑杆9上的链轮17通过链条16相连，链条16上设置有固定板14，固定板14上固定有连杆13，连杆13的下端具有支撑板12；支撑板12的底部具有吸水管10，吸水管10的一端朝向下方，吸水管10的另一端和水泵7的进水口连通，水泵7的出水口和污水箱5连通；上部支撑杆20或下部支撑杆9上具有传动轮，传动轮通过传动带15和驱动电机1的输出轴相连。
14.实施例2：一种路面快速清污装置，包括装置本体18，装置本体18上具有底板，底板的底部安装有第一车轮6，底板上固定有污水箱5；污水箱5的侧壁上具有第一安装板8和第二安装板2，第一安装板8上安装有水泵7，第二安装板2上安装有驱动电机1；污水箱5的侧壁上还安装有第三安装板19，第三安装板19通过轴承安装有上部支撑杆20和下部支撑杆9，上部支撑杆20位于下部支撑杆9的上方；上部支撑杆20和下部支撑杆9的两端均具有链轮17，上部支撑杆20上的链轮17和下部支撑杆9上的链轮17通过链条16相连，链条16上设置有固定板14，固定板14上固定有连杆13，连杆13的下端具有支撑板12；支撑板12的底部具有吸水管10，吸水管10的一端朝向下方，吸水管10的另一端和水泵7的进水口连通，水泵7的出水口和污水箱5连通；上部支撑杆20或下部支撑杆9上具有传动轮，传动轮通过传动带15和驱动电机1的输出轴相连。
15.作为一种可实施方式，为了提升固定板14的可靠性，所述上部支撑杆20和下部支撑杆9的两端均设置有两个链轮17，一块固定板14安装在两条链条16上，可以减小固定板14的晃动幅度。
16.实施例3：一种路面快速清污装置，包括装置本体18，装置本体18上具有底板，底板的底部安装有第一车轮6，底板上固定有污水箱5；污水箱5的侧壁上具有第一安装板8和第二安装板2，第一安装板8上安装有水泵7，第二安装板2上安装有驱动电机1；污水箱5的侧壁上还安装有第三安装板19，第三安装板19通过轴承安装有上部支撑杆20和下部支撑杆9，上部支撑杆20位于下部支撑杆9的上方；上部支撑杆20和下部支撑杆9的两端均具有链轮17，上部支撑杆20上的链轮17和下部支撑杆9上的链轮17通过链条16相连，链条16上设置有固定板14，固定板14上固定有连杆13，连杆13的下端具有支撑板12；支撑板12的底部具有吸水
管10，吸水管10的一端朝向下方，吸水管10的另一端和水泵7的进水口连通，水泵7的出水口和污水箱5连通；上部支撑杆20或下部支撑杆9上具有传动轮，传动轮通过传动带15和驱动电机1的输出轴相连。
17.作为一种可实施方式，为了提升固定板14的可靠性，所述上部支撑杆20和下部支撑杆9的两端均设置有两个链轮17，一块固定板14安装在两条链条16上，可以减小固定板14的晃动幅度。
18.为了防止吸水管10的底部与地面发生摩擦，所述支撑板12的底部安装有第二车轮11，第二车轮11的底面高度低于所述吸水管10的下端高度。所述装置本体18上具有侧面板3，侧面板3上安装有扶手4和控制面板，驱动电机1和水泵7均和控制面板电连接，通过操作控制面板控制水泵7和驱动电机1的通、断电。
19.本实用新型的一种实施例的工作原理：在使用时，本设备的装置本体18位于马路的路沿，根据路沿的高度通过操作控制面板调节支撑板12的高度，使第二车轮11与马路的路面贴合，吸水管10将马上上的水通过水泵7导入污水箱5。支撑板12的高度通过驱动电机1调节，驱动电机1通过其输出轴、传动带15、上部支撑杆20带动链轮17转动，转动的链轮17通过固定板14和连杆13带动支撑板12上下移动。
