一种带电磁阀的保险柜锁的制作方法

本发明属于保险柜锁，具体涉及一种带电磁阀的保险柜锁。

背景技术：

保险柜是公司企业，各行各业以及个人存放贵重物品和钱财的保险柜，目前已有多种不同结构的产品，不论那一种保险柜，都有其不足。这些保险柜中有的结构比较复杂，有的使用不方便，有的容易被破坏，防盗性能差，市面上有90%的保险柜结构容易破坏。

如图1、图2所示，市面上大多数的保险柜锁都是靠通过设在柜门2上的锁芯9带动拨片4在闭锁状态下顶住与柜体1配合的锁舌5来防止保险柜被打开，如果拨片4顶住锁舌5，设在柜门2上的转盘12无法通过转动齿轮7带动设在连杆6上的锁舌5运动脱离与柜体1的配合状态，同时连杆6也无法通过销钉10分别与上锁杆8上的斜槽孔601和下锁杆11上的斜槽孔1101相配合带动上下锁杆8、11上的锁舌5运动脱离与柜体1的配合状态，保险柜处于闭锁状态，反之，转动转盘12可以打开保险柜。这种采用拨片结构的保险柜，往往对锁芯9起不到保护作用，锁芯9仅仅是靠一块固定板3固定在柜门2上，很大部分暴露在柜门外部，当受到外界的暴力破坏的时候，只要固定板3稍有松动或者直接掉落，拨片4对锁舌5的配合出现松动或者偏差现象，那么只要扭动转盘12，保险柜门2自然打开，整个保险柜失去了防盗功能。

而市面上带电磁阀的保险柜锁都是利用电磁阀的杆来顶住锁臂，作为第一层安全保护结构，但这种结构远离锁芯，太过占空间，而且摆放在其他位置时，有的地方是开孔装螺丝的部位或是较为脆弱的部位，很容易被人钻开直接伸物件进去按下电磁阀的杆，这样一来，保护作用也会失效。

因此，有必要研制出更好的防盗性能更好的保险柜锁。

技术实现要素：

本发明的目的在于针对现有技术的缺陷，提供一种结构合理，防盗性能更好的保险柜锁的加固结构。

实现本发明目的采用的技术方案如下：

本发明提供的保险柜锁的加固结构，包括柜体、设在柜体上的柜门、设在柜门上的可转动的锁芯和与所述柜体配合的锁舌，所述柜门上固定有将所述锁芯的尾部包裹的锁芯保护装置，所述锁芯保护装置上设有与所述锁舌连接可以前后运动的锁杆，所述锁芯上或者与锁芯尾部相连的圆柱形连接件上设有与锁杆外径相吻合的圆弧形的第一凹槽，所述锁杆上设有与所述锁芯或者与锁芯尾部相连的连接件外径相吻合的圆弧形的第二凹槽；所述锁芯保护装置内设有限制锁芯转动的电磁锁杆机构。

所述柜门上还设有可转动且尾部包裹在所述锁芯保护装置内的应急锁芯，所述应急锁芯通过联动机构与所述电磁锁杆机构连接。

所述锁芯保护装置包括将所述锁芯、应急锁芯的尾部及所述电磁锁杆机构包裹的加固部分和罩在所述加固部分外面的保护罩，所述锁杆从所述加固部分和保护罩穿过与所述锁舌连接，所述保护罩和加固部分通过螺钉固定在所述柜门上。

所述锁芯和应急锁芯的头部设有防钻部件。

有益效果

1、本发明由于在锁芯尾部加装了一个锁芯保护装置，这个装置能牢牢顶住锁芯尾端，防止外界用暴力向内进行敲打，锁芯尾部与保护装置接触，所以无法破坏。锁芯在保护装置的作用下，锁芯左右摆动也会被牢牢固定住。保护装置也可保证锁杆一直处于水平位置，可减少各零件之间的配合间隙。锁芯受到外界暴力时，锁芯会顶住锁杆，而锁杆又会顶住锁舌，这样大大增强了锁芯的强度，提高了保险柜锁的防盗性能。

2、由于在锁芯保护装置内增加了电磁锁杆机构，使锁具有双重保险功能，进一步提高了锁的防盗性能。

3、将电磁锁杆机构设置在锁芯保护装置内，使两者结合为一体成为一个模块，有利于安装和维修。

4、设置应急锁芯可在电磁锁杆失效的情况下解除电磁锁杆对锁芯的限制，从而起到应急作用。

5、锁芯部分可以加装防钻片25和锰钢片26，让锁芯的安全性大大地提高，让这保险柜成为一种防撬防钻的保险柜。

下面结合附图进一步说明本发明的技术方案。

附图说明

图1是现有保险柜的结构示意图。

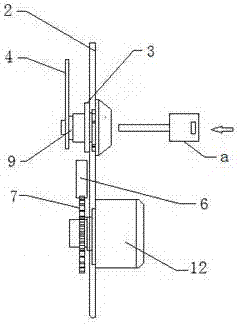

图2是现有保险柜柜门的局部视图。

图3是本发明的结构示意图。

图4是本发明中锁芯保护装置的结构示意图。

图5是本发明开锁时的使用状态示意图。

图6是本发明开锁时锁芯与锁杆相配合的示意图。

图7是锁芯头部的结构示意图。

图8、图9是本发明闭锁时的使用状态示意图。

图10是本发明闭锁时锁芯与锁杆相配合的示意图。

图11是本发明中应急锁芯与锁芯相配合的示意图。

图12是采用本发明的保险柜柜门示意图。

图13是发明中锁芯与锁杆相配合的另一种结构示意图。

具体实施方式

见图3至图7，本发明提供的保险柜锁的加固结构，包括柜体1、设在柜体1上的柜门2、设在柜门2上的可转动的锁芯9和应急锁芯16、与所述柜体1配合的锁舌5，所述柜门2的背面固定有将所述锁芯9和应急锁芯16的尾部包裹的锁芯保护装置13；所述锁芯保护装置13包括将所述锁芯9和应急锁芯16的尾部包裹的加固部分1302和罩在所述加固部分1302外面的保护罩1301，所述保护罩1301和加固部分1302通过螺钉1303固定在柜门2上；所述锁芯保护装置13上设有与所述锁舌5连接可以前后运动的锁杆14、，锁杆14从所述加固部分1302和保护罩1301穿过与所述锁舌5连接；所述锁芯9上设有与锁杆14外径相吻合的圆弧形的第一凹槽901和定位孔902，所述锁杆14上设有与所述锁芯9外径相吻合的圆弧形的第二凹槽1401；所述加固部分1302内设有限制锁芯9转动的电磁锁杆机构，所述应急锁芯通过联动机构与所述电磁锁杆机构连接；所述电磁锁杆机构包括电磁阀15、电池阀上与锁芯9的定位孔902配合的顶杆19、设在顶杆19上的凸块20,所述联动机构包括与应急锁芯尾部的偏心柱1601和电池阀顶杆19上凸块20配合的推杆17、与推杆17上的腰型孔24相配合使推杆17导向的导向柱23、设在推杆17上的支板22和加固部分1302上的支板21之间的推杆回位弹簧18；所述锁芯和应急锁芯的头部设有防钻部件防钻片25和锰钢片26（参见图7）。

如图13所示，也可以在锁芯9尾部连接圆柱形连接件902，在圆柱形连接件902上设有与锁杆14外径相吻合的圆弧形的第一凹槽901，锁杆14上设有与锁芯9尾部相连的连接件902外径相吻合的圆弧形的第二凹槽1401。

见图3、图4，本发明中，锁芯9、应急锁芯16、电磁锁杆机构和联动机构完全被包在锁芯保护装置13里面形成一个模块，锁芯保护装置13可全方位地固定住锁芯9和应急锁芯16。

采用本发明锁的保险柜的柜门2如图12所示，柜门2上5锁芯9、应急锁芯16、转盘12、触摸屏25和指纹识别器26。

开锁时，如图3、图5、图6所示，先通过触摸屏25输入密码或者通过指纹识别器26指纹验证后，电磁阀17通电工作，如图5所示，这时电磁阀上的顶杆19将从锁心9上的定位孔902退出，解除对锁芯9的限位。再插入钥匙，此时由于锁芯9上的第一凹槽901与锁杆14上的第二凹槽1401的开口方向正好相对应，它们相互各不影响，转动锁芯90度可以转动解除对锁杆14的限制，锁杆14可以自由地水平前后运动，通过柜门2外的转盘12转动齿轮7带动连杆6后退，进而带动与连杆6连接的锁舌5和通过连杆6上的销钉10分别与上锁杆8上的斜槽孔601和下锁杆11上的斜槽孔1101相配合带动上下锁杆8、11上的锁舌5运动脱离与柜体1的配合状态，打开保险柜。

闭锁时，如图8至图10所示，先转动转盘12使各锁舌5处于与柜体1相配合的状态，此时锁芯9上的第一凹槽901与锁杆14上的第二凹槽1401的开口方向又处于正好相对应的位置，再反转锁芯90度，这时锁芯9上的第一凹槽901与锁杆14上的第二凹槽1401的开口方向正好错位相互垂直，锁芯9卡在锁杆14的第二凹槽1401内，锁杆14被锁芯9限位，约束了锁杆14水平方向上的运动，同时电磁阀上的顶杆19伸入锁心9的定位孔902内实现闭锁状态。

当电磁锁杆机构出现问题时，如图11所示，可通过应急锁芯16尾部的偏心柱1601带动推杆17沿导向柱23向下运动，推杆17利用其上的台阶1701与凸块20配合将电池阀的顶杆19从锁芯9的定位孔902内退出，即可开锁；闭锁时，反转应急锁芯16回位，推杆17在回位弹簧18的作用自动回位。

锁芯9和应急锁芯16头部的防钻部件防钻片25和锰钢片26可防止用电钻破坏锁芯。
