一种齿形纸切割碎屑遮蔽壳体的制作方法

本发明涉及齿形纸加工设备技术领域，具体的说是一种齿形纸切割碎屑遮蔽壳体。

背景技术：

纸箱内部填充物通常采用折形纸进行填充，折形纸形态类似齿状，因此也称齿形纸，齿形纸制成时为整片状态，需要采用切割装置将整片状态的齿形纸切割成条状，在切割过程中，割刀将齿形纸边缘处割成粉碎状，随着切割的进行，纸屑震动，散布到空中，影响工作环境卫生，采用抽风机抽风范围有限，不能针对纸屑集中区进行换气，因此需要一种新型的设备阻挡纸屑，并及时将纸屑充分排除。

技术实现要素：

针对上述技术的缺陷，本发明提出一种齿形纸切割碎屑遮蔽壳体。

一种齿形纸切割碎屑遮蔽壳体，包括矩形框，所述矩形框下端面左右两侧部各包有一个橡胶阻挡部，矩形框下端面前后两侧各设有一段毛刷阻挡条，所述毛刷阻挡条由竖直固定在矩形框下端面上的毛刷组成，所述矩形框上端面固定有顶盖，所述顶盖中部通有抽风机。

所述橡胶阻挡部均可沿矩形框上下移动，橡胶阻挡部的前端部、后端部均固定有一个伸出部，所述伸出部上均固定有一个立柱，所述立柱上均套有弹簧，立柱分别穿过对应侧固定在矩形框上的套筒，所述弹簧的上端分别抵在对应侧套筒上。

所述橡胶阻挡部均为U型。

所述顶盖为四棱台状。

本发明的有益效果是：

本发明采用半密封的盖体将齿形纸上方盖住，并利用毛刷阻挡条将经过毛刷阻挡条的齿形纸清扫一边，被清扫扬起的纸屑飘起至矩形框内，抽风机在矩形框内形成负压，然后将纸屑经过抽风机排除。利用橡胶阻挡部封住矩形框两侧，保证了矩形框内负压效果，且将矩形框压在齿形纸上时，毛刷阻挡条受齿形纸的影响不能过度下压，此时调节两侧橡胶阻挡部的向下伸出长度，进而调节橡胶阻挡部的密封范围，提高密封效果，适应不同使用条件。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的立体图；

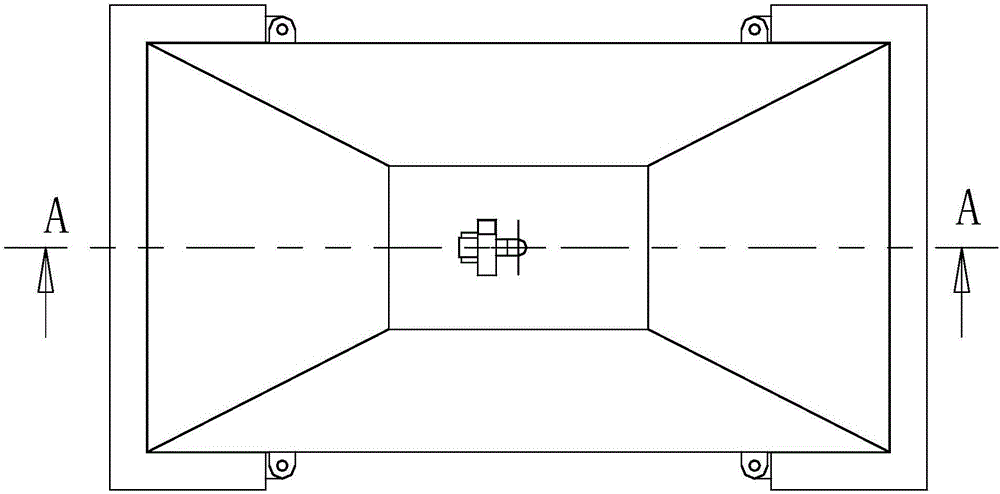

图2是本发明的俯视图；

图3是图2沿A-A剖视图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。

如图1至图3所示，一种齿形纸切割碎屑遮蔽壳体，包括矩形框1，所述矩形框1下端面左右两侧部各包有一个橡胶阻挡部2，矩形框1下端面前后两侧各设有一段毛刷阻挡条3，所述毛刷阻挡条3由竖直固定在矩形框1下端面上的毛刷组成，所述矩形框1上端面固定有顶盖4，所述顶盖4中部通有抽风机5。

所述橡胶阻挡部2均可沿矩形框1上下移动，橡胶阻挡部2的前端部、后端部均固定有一个伸出部6，所述伸出部6上均固定有一个立柱7，所述立柱7上均套有弹簧8，用于控制橡胶阻挡部2相对于矩形框1的位置，立柱7分别穿过对应侧固定在矩形框1上的套筒9，所述弹簧8的上端分别抵在对应侧套筒9上。

所述橡胶阻挡部2均为U型，从而实现对矩形框1左右两侧的三面包围。

所述顶盖4为四棱台状，便于纸屑顺利流动。

使用时，齿形纸经过毛刷阻挡条3，被切割产生的纸屑和被毛刷阻挡条3扫起的纸屑被矩形框1密封，并经过抽风机5排出。切割齿形纸的切割装置位于齿形纸下方，也可固定安装在矩形框1内，不同尺寸的切割装置需要调节橡胶阻挡部2向下伸出不同的距离，从而更好的将矩形框1形成密封环境。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明内。本发明要求保护范围由所附的权利要求书及其等效物界定。
