一种隐藏式指纹锁的制作方法

本实用新型涉及箱包锁，特别涉及一种隐藏式指纹锁。

背景技术：

现有的箱包通常通过按键或密码的方式对箱包进行解锁，或者采用指纹方式对箱包进行解锁，或者二者兼有。但有时候在某些情况下用户不慎将密码泄漏，别人获得密码后可以直接通过该密码将箱包解锁，造成用户的损失。现有的指纹锁上的指纹触摸区域一般是外露在锁体外面，长时间不使用时，容易被灰尘覆盖，后期清理比较困难。

技术实现要素：

本实用新型的目的是针对现有技术的上述缺陷，提供一种结构简单、使用方便、可以将指纹触摸区域保护起来的隐藏式指纹锁。

为解决现有技术的上述缺陷，本实用新型提供的技术方案是：一种隐藏式指纹锁，包括一锁盒，所述锁盒具有两个安装空腔，其中一个空腔内安装有驱动装置和控制电路，另一个空腔内安装有锁舌传动组件、TSA开锁组件和指纹开锁组件，所述TSA开锁组件和指纹开锁组件控制所述锁舌传动组件作开锁动作，安装所述指纹开锁组件的空腔开口处盖有一开锁组件防护盖，安装所述驱动装置的空腔开口处盖有一密封盖，所述开锁组件防护盖对应所述指纹开锁组件的位置设有一通孔，所述通孔的两侧边缘分别设有一滑轨，两条所述滑轨通过一可沿两条滑轨相对滑动的滑盖。

作为本实用新型隐藏式指纹锁的一种改进，所述开锁组件防护盖对应所述TSA开锁组件的位置设有供该TSA开锁组件安装的TSA安装孔，所述开锁组件防护盖对应所述锁舌传动组件的位置设有供拉链片伸入的拉链片伸入孔。

作为本实用新型隐藏式指纹锁的一种改进，所述指纹开锁组件包括指纹触摸屏安装底座，所述指纹触摸屏安装底座中部设有指纹触摸屏，所述指纹触摸屏安装底座的四个角部位置均设有一呈L形的卡接块，所述指纹触摸屏与所述控制电路电连接。

作为本实用新型隐藏式指纹锁的一种改进，所述开锁组件防护盖对应所述卡接块的位置设有插入该卡接块的插块。

作为本实用新型隐藏式指纹锁的一种改进，所述控制电路包括可充电的锂离子电池和电路板，所述指纹触摸屏输入正确指纹时，所述电路板输出信号指令控制所述驱动装置使所述锁舌传动组件开锁。

作为本实用新型隐藏式指纹锁的一种改进，所述锁舌传动组件包括两组锁舌，所述锁舌由一根穿设有弹簧的锁舌定位杆固定，所述锁舌定位杆通过一推杆与所述驱动装置联动。

作为本实用新型隐藏式指纹锁的一种改进，所述TSA开锁组件包括TSA钥匙孔座，所述TSA钥匙孔座上设有锁芯。

作为本实用新型隐藏式指纹锁的一种改进，安装所述驱动装置的空腔内间隔设有多个螺丝连接柱，所述密封盖对应每个所述螺丝连接柱的位置均设有螺丝沉孔。

作为本实用新型隐藏式指纹锁的一种改进，所述滑盖的两侧边缘分别设有卡入所述滑轨的U形滑块。

与现有技术相比，本实用新型的优点是：本实用新型采用滑盖将指纹触摸区域保护起来，在不使用使，可以防止灰尘堆积，影响触摸效果和感应灵敏度。滑盖的滑动方式是通过滑块与滑槽的方式滑动，在滑盖的边缘设有卡在滑轨上的滑块，滑块呈U形。本产品开锁时，有两种开锁方式，一种是指纹开锁，一种是TSA钥匙开锁，两种开锁方式都是一键式启动，控制简单，操作方便。

附图说明

下面就根据附图和具体实施方式对本实用新型及其有益的技术效果作进一步详细的描述，其中：

图1是本实用新型立体结构示意图。

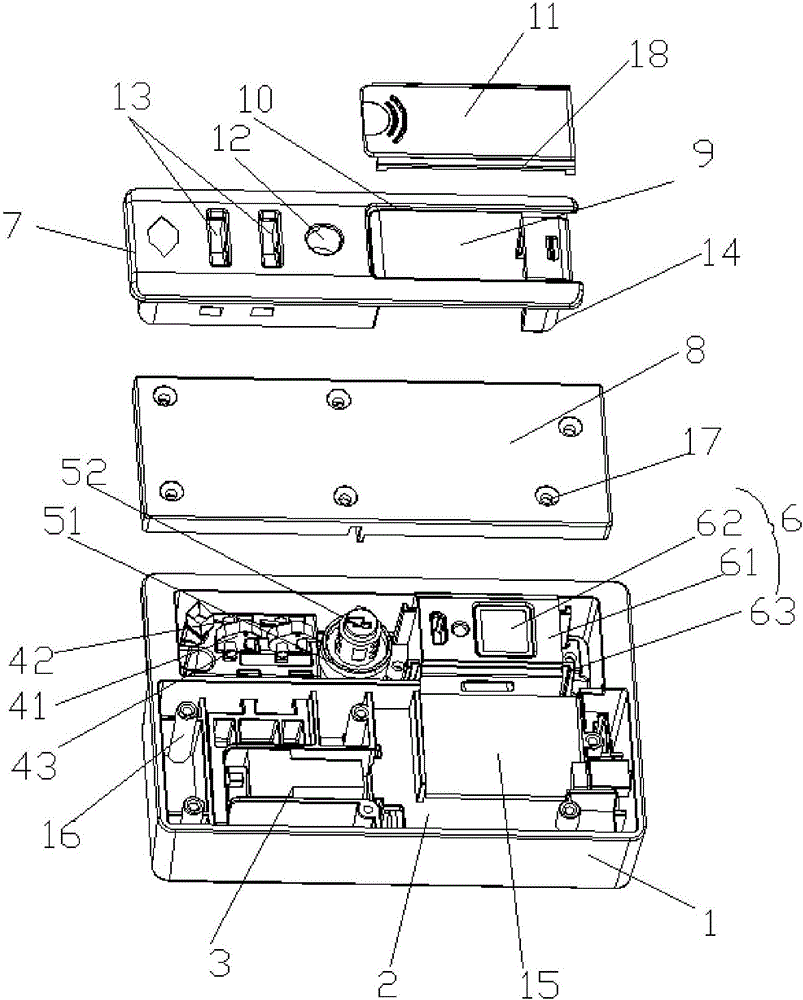

图2是本实用新型拆分结构示意图。

附图标记名称：1、锁盒 2、空腔 3、驱动装置 4、锁舌传动组件 5、TSA开锁组件 6、指纹开锁组件 7、开锁组件防护盖 8、密封盖 9、通孔 10、滑轨 11、滑盖 12、TSA安装孔 13、拉链片伸入孔 14、插块 15、锂离子电池 16、螺丝连接柱 17、螺丝沉孔 18、U形滑块 61、指纹触摸屏安装底座 62、指纹触摸屏 63、卡接块。

具体实施方式

下面就根据附图和具体实施例对本实用新型作进一步描述，但本实用新型的实施方式不局限于此。

如图1和图2所示，一种隐藏式指纹锁，包括一锁盒1，锁盒1具有两个安装空腔2，其中一个空腔2内安装有驱动装置3和控制电路，另一个空腔2内安装有锁舌传动组件4、TSA开锁组件5和指纹开锁组件6，TSA开锁组件5和指纹开锁组件6控制锁舌传动组件4作开锁动作，安装指纹开锁组件6的空腔2开口处盖有一开锁组件防护盖7，安装驱动装置3的空腔2开口处盖有一密封盖8，开锁组件防护盖7对应指纹开锁组件6的位置设有一通孔9，通孔9的两侧边缘分别设有一滑轨10，两条滑轨10通过一可沿两条滑轨10相对滑动的滑盖11。

优选的，开锁组件防护盖7对应TSA开锁组件5的位置设有供该TSA开锁组件5安装的TSA安装孔12，开锁组件防护盖7对应锁舌传动组件4的位置设有供拉链片伸入的拉链片伸入孔13。

优选的，指纹开锁组件6包括指纹触摸屏安装底座61，指纹触摸屏安装底座61中部设有指纹触摸屏62，指纹触摸屏安装底座61的四个角部位置均设有一呈L形的卡接块63，指纹触摸屏62与控制电路电连接。

优选的，开锁组件防护盖7对应卡接块63的位置设有插入该卡接块63的插块14。

优选的，控制电路包括可充电的锂离子电池15和电路板，指纹触摸屏62输入正确指纹时，电路板输出信号指令控制驱动装置3使锁舌传动组件4开锁。驱动装置3为电机。

优选的，锁舌传动组件4包括两组锁舌41，锁舌41由一根穿设有弹簧42的锁舌定位杆43固定，锁舌定位杆43通过一推杆与驱动装置3联动。

优选的，TSA开锁组件5包括TSA钥匙孔座51，TSA钥匙孔座51上设有锁芯52。

优选的，安装驱动装置3的空腔2内间隔设有多个螺丝连接柱16，密封盖8对应每个螺丝连接柱16的位置均设有螺丝沉孔17。

优选的，滑盖11的两侧边缘分别设有卡入滑轨10的U形滑块18。

本实用新型的优点是：本实用新型采用滑盖11将指纹触摸区域保护起来，在不使用使，可以防止灰尘堆积，影响触摸效果和感应灵敏度。滑盖的滑动方式是通过滑块与滑槽的方式滑动，在滑盖11的边缘设有卡在滑轨10上的滑块，滑块呈U形。本产品开锁时，有两种开锁方式，一种是指纹开锁，一种是TSA钥匙开锁，两种开锁方式都是一键式启动，控制简单，操作方便。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和结构的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同范围限定。
