一种多功能水管剪的制作方法

本实用新型涉及水管剪设备技术领域，具体为一种多功能水管剪。

背景技术：

水管剪作为一种水工常用的设备，使用剪切力对水管进行截断，从而便于水管的安装和维修，但是传统的水管剪功能过于简单，仅仅能够对水管进行截取工作，无法对截断口进行打磨工作，使得截断口往往十分的不平整，因而不便于水管之间的连接，并且水管剪能够截断的水管的规格极为有限，在水管较粗时难以使用水管剪进行截断工作，因而影响了水管剪的使用。

技术实现要素：

本实用新型的目的在于提供一种多功能水管剪，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能水管剪，包括水管剪本体、卷尺、主把手、副把手、挡板、打磨板、扭转弹簧、卡杆、螺栓、锯刀、卡槽、锯刀安装槽和打磨层，所述主把手和副把手之间通过转轴进行转动连接，所述水管剪本体的顶部固定安装有卷尺，所述主把手的一端固定连接有打磨板，所述打磨板的一侧两端均固定安装有扭转弹簧，所述扭转弹簧的一端转动连接有挡板，所述副把手的一端固定连接有锯刀安装槽，所述锯刀安装槽的内侧设有锯刀，所述锯刀的一侧设有卡杆，所述卡杆的内侧设有卡槽，所述卡槽与锯刀进行活动连接。

优选的，所述锯刀安装槽的顶部和底部均设有螺栓，所述锯刀通过螺栓与锯刀安装槽进行固定连接。

优选的，所述打磨板的顶部设有打磨层。

优选的，所述卡杆的外壁设有防滑橡胶层。

优选的，所述打磨板的底部设有防滑橡胶垫。

与现有技术相比，本实用新型的有益效果是：一种多功能水管剪，在对水管进行截取工作后，可翻开挡板，通过打磨板的打磨层对水管的截断口进行打磨，从而便于水管之间的连接，使用后，挡板会在扭转弹簧的带动下自动弹回，并遮挡住打磨板，从而便于握持主把手，在水管较粗难以使用水管剪进行截断工作时，取下卡杆，使用锯刀进行水管的截断工作，通过锯刀安装槽能便于将锯刀的安装入锯刀安装槽，并通过螺栓与锯刀进行固定，以此保证锯刀的牢固性，锯刀使用完毕后，安装上卡杆，通过卡杆对锯刀进行防护，并以此便于副把手的握持，从而保证水管剪的正常使用，并且可以通过卷尺对水管进行测量工作。

附图说明

图1为本实用新型的整体结构示意图；

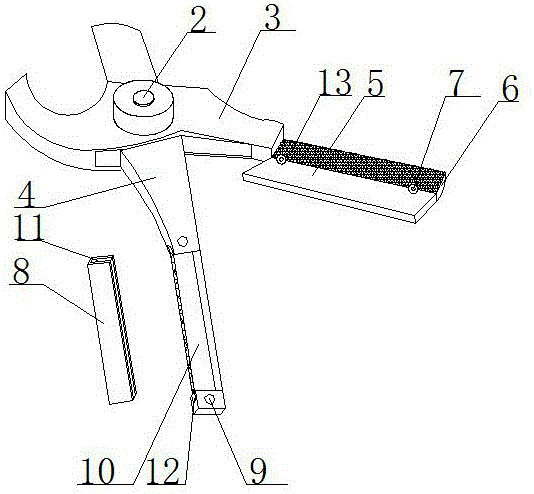

图2为本实用新型的分离结构示意图；

图中：1水管剪本体、2卷尺、3主把手、4副把手、5挡板、6打磨板、7扭转弹簧、8卡杆、9螺栓、10锯刀、11卡槽、12锯刀安装槽、13打磨层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2可知，本实用新型提供一种技术方案：一种多功能水管剪，包括水管剪本体1、卷尺2、主把手3、副把手4、挡板5、打磨板6、扭转弹簧7、卡杆8、螺栓9、锯刀10、卡槽11、锯刀安装槽12和打磨层13，主把手3和副把手4之间通过转轴进行转动连接，水管剪本体1的顶部固定安装有卷尺2，通过卷尺1，可对水管进行进行测量工作，从而便于水管的截断工作，主把手3的一端固定连接有打磨板6，通过打磨板6，可进行水管的打磨工作，打磨板6的一侧两端均固定安装有扭转弹簧7，通过扭转弹簧7，可对挡板5进行转动，扭转弹簧7的一端转动连接有挡板5，通过挡板5，对打磨板6进行遮挡，副把手4的一端固定连接有锯刀安装槽12，通过锯刀安装槽安装锯刀10，锯刀安装槽12的内侧设有锯刀10，通过锯刀10对水管进行切断工作，锯刀10的一侧设有卡杆8，通过卡杆8对锯刀10进行防护，卡杆8的内侧设有卡槽11，卡槽11与锯刀10进行活动连接，锯刀安装槽12的顶部和底部均设有螺栓9，锯刀10通过螺栓9与锯刀安装槽12进行固定连接，通过螺栓9，便于对锯刀10进行固定，打磨板6的顶部设有打磨层13，通过打磨层13，保证打磨板6的打磨工作，卡杆8的外壁设有防滑橡胶层，通过橡胶防滑层，便于握持卡板8，从而便于卡杆8的安装和拆卸，打磨板6的底部设有防滑橡胶垫，通过防滑橡胶垫，便于用户按压或握持打磨板6对水管进行打磨工作。

需要说明的是，工作时，在截断水管时，使用卷尺2对水管进行测量，之后通过水管剪对水管进行截断，然后使用打磨板6对水管截断口进行打磨，若水管过粗，取下卡杆8通过锯刀10对水管进行截断工作。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
