一种防脱五金锤的制作方法

本实用新型涉及五金工具技术领域，具体为一种防脱五金锤。

背景技术：

五金锤是我们日常生活中常见的五金工具之一，由于其体积小、携带与放置方便，操作灵活的优点，受到人们的喜爱。在一些工厂中也经常使用到五金锤。一般的五金锤包括两个部分，锤头以及锤杆，将锤杆插接在锤头的安装孔内即可。但现有的五金锤由于锤杆和锤头直接进行插接，固定不够牢固，存在锤头易出现松脱的情况，存在一定危险，也有一些五金锤是锤头与锤杆设置为一体结构，但这种五金锤在锤杆损坏后不能进行更换，存在一定的浪费。

技术实现要素：

本实用新型的目的在于提供一种防脱五金锤，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种防脱五金锤，包括锤头和锤杆，所述锤头的中部沿水平方向开设有插孔和两个通槽，每个通槽均与插孔连通，该锤头左侧面和右侧面的中部均开设有圆形的限位槽，并且插孔与通槽均与限位槽连通，所述限位槽的内侧面还开设有两个螺孔。

所述锤杆侧面的右端设有手持部，锤杆的左端一体成型有连杆，该连杆与锤头上的插孔插接，连杆的左端一体成型有两个与通槽相适配的限位块，连杆的右端设置有与限位槽相适配的限位板，所述限位块和限位板上分别对应开设有螺孔，并且限位块、锤头和限位板之间通过螺栓连接。

优选的，所述手持部上套设有防滑橡胶套，手持部的右侧安装有两个关于锤杆对称的挡柱。

优选的，所述通槽对称设置在插孔的两侧，并且锤头上的两个螺孔所在的直线与两个通槽所在的直线垂直。

与现有技术相比，本实用新型的有益效果是：该防脱五金锤，锤杆和锤头之间通过连杆插接，方便了对锤杆的更换，避免了浪费，通过螺栓对锤头、限位板和限位块进行连接，使锤头与锤杆之间固定较为牢固，且拆装较为方便，利用限位板、限位块和限位槽之间的配合限位，使锤头的两侧与锤杆紧密卡合，避免了锤头的脱落，安全性较高。

附图说明

图1为本实用新型结构示意图；

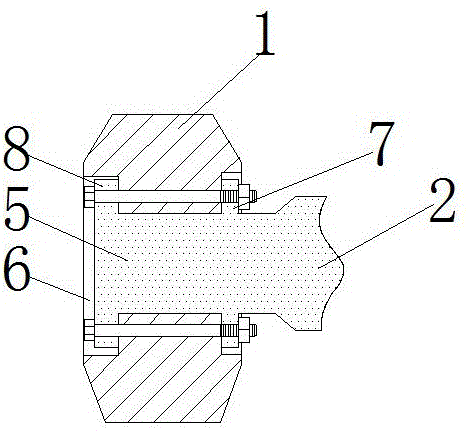

图2为本实用新型锤头内部结构示意图；

图3为本实用新型锤头左侧面结构示意图。

图中：1锤头、2锤杆、3手持部、4挡柱、5连杆、6限位槽、7限位板、8限位块、9通槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种防脱五金锤，包括锤头1和锤杆2，锤头1的中部沿水平方向开设有插孔和两个通槽9，通槽9对称设置在插孔的两侧，并且锤头1上的两个螺孔所在的直线与两个通槽9所在的直线垂直，通槽9使限位块8能够随着连杆5一起穿过插孔，使用时只需在限位块8穿过通槽9后旋转锤杆2，使限位块8上的螺孔与锤头1上的螺孔对应，然后安装螺栓即可，每个通槽9均与插孔连通，该锤头1左侧面和右侧面的中部均开设有圆形的限位槽6，并且插孔与通槽9均与限位槽6连通，限位槽6的内侧面还开设有两个螺孔。

锤杆2侧面的右端设有手持部3，手持部3上套设有防滑橡胶套，防止锤杆2与手掌之间发生滑动，手持部3的右侧安装有两个关于锤杆2对称的挡柱4，能够对手掌进行阻挡，防止使用时锤杆2与手之间脱离，锤杆2的左端一体成型有连杆5，该连杆5与锤头1上的插孔插接，锤杆2和锤头1之间通过连杆5插接，方便了对锤杆2的更换，避免了浪费，连杆5的左端一体成型有两个与通槽9相适配的限位块8，连杆5的右端设置有与限位槽6相适配的限位板7，利用限位板7、限位块8和限位槽6之间的配合限位，使锤头1的两侧与锤杆2紧密卡合，避免了锤头1的脱落，安全性较高，限位块8和限位板7上分别对应开设有螺孔，并且限位块8、锤头1和限位板7之间通过螺栓连接，通过螺栓对锤头1、限位板7和限位块8进行连接，使锤头1与锤杆2之间固定较为牢固，且拆装较为方便。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
