本实用新型涉及一种除针器，特别涉及一种带拔针结构的除针器。

背景技术：

一般文书作业与数据文件的归纳整理，均是利用订书机将纸张文件直接订合，需要将夹定好的文书进行粉碎时或者在已夹定好的文书进行重新分类时，往往需借助除针器将针除下，就目前市面上的除针器而言，其主要功能是在于去除装订后的订书针，由于用力不均的原因，会出现不能完全拔出订针或只拔出订针的一只脚的断针情况；如果这时再用除针器去重复动作，将达不到将针拔出的效果；需要另外在使用老虎钳之类的工具才能拔出断针，不仅费时费力，而且增加成本，不符经济原则。

技术实现要素：

本实用新型要解决的技术问题是为了克服现有技术的缺陷，提供一种带拔针结构的除针器。

本实用新型是通过下述技术方案来解决上述技术问题：

一种带拔针结构的除针器，其包括有一手把、一角度板、一拔针板和一底座，所述拔针板固接于所述手把，所述手把和所述角度板转动连接，所述角度板和所述底座转动连接；

所述带拔针结构的除针器还包括有滑动插销、滑槽，所述滑槽设于所述底座的侧面，所述滑动插销滑设于所述滑槽，且用于抵接所述角度板的转动。

较佳地，所述滑槽的形状为两端是圆弧状，中间部位宽度小于两端圆弧的直径，所述滑动插销的直径大于所述滑槽的中间部位宽度且小于两端圆弧的直径。

较佳地，所述滑槽为两个且设于所述底座的相对侧面，所述滑动插销设 有第一凹槽和第二凹槽，所述第一凹槽和所述第二凹槽均嵌设于所述滑槽，所述第一凹槽和所述第二凹槽的直径均小于所述滑槽的中间部位宽度。

较佳地，所述滑动插销的一端部设有一第三凹槽，且所述滑动插销的一端部套设有一弹簧、一E型扣环，所述弹簧设置于所述E型扣环和所述底座之间，所述E型扣环套设于所述第三凹槽。

较佳地，所述角度板设有一与所述滑动插销的抵接的凹槽口。

本实用新型的积极进步效果在于：

本实用新型的带拔针结构的除针器通过滑动插销用于抵接角度板的转动，使得角度板和拔针板夹紧订书针并将未拔出的订书针拔出，省时省力，节约成本。

附图说明

图1为本实用新型较佳实施例的带拔针结构的除针器的结构示意图。

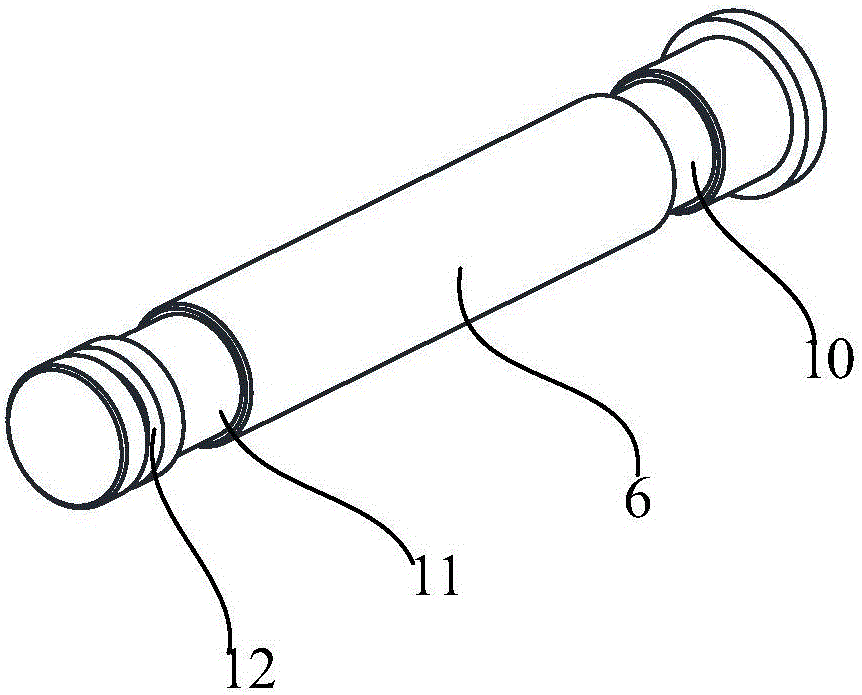

图2为本实用新型较佳实施例的带拔针结构的除针器的滑动插销的结构示意图。

图3为本实用新型较佳实施例的带拔针结构的除针器在拔针时的结构示意图。

图4为本实用新型较佳实施例的带拔针结构的除针器在除针时的结构示意图。

底座1

手把2

拔针板3

角度板4

扭转弹簧5

滑动插销6

滑槽7

E型扣环8

弹簧9

第一凹槽10

第二凹槽11

第三凹槽12

具体实施方式

下面举个较佳实施例，并结合附图来更清楚完整地说明本实用新型。

如图1所示，本实用新型的带拔针结构的除针器，其包括有一个手把2、一个拔针板3、一个角度板4和一个底座1，拔针板3固定连接于手把2，手把2和角度板4通过插销连接使得可以转动，角度板4和底座1通过插销连接使得可以转动，所述带拔针结构的除针器还包括有滑动插销6和滑槽7，滑槽7设置于底座1的侧面，滑动插销6滑设于滑槽7，且用于抵接角度板4的转动。角度板4设有与滑动插销6的抵接的凹槽口，使得抵接住的角度板4更加牢固。

如图1和图2所示，滑槽7的形状为两端是圆弧状，中间部位的导轨宽度小于两端圆弧的直径，滑动插销6的直径大于滑槽7的中间部位的导轨宽度且小于滑槽7的两端圆弧的直径；滑槽7为两个且设于底座1的相对侧面，滑动插销6设有第一凹槽10和第二凹槽11，第一凹槽10和第二凹槽11均嵌设于滑槽7，第一凹槽10和第二凹槽11的直径均小于滑槽7的中间部位的导轨宽度，可使得滑动插销6可以通过第一凹槽10和第二凹槽11在导轨上滑动于滑槽7，当滑动到需要的一端圆弧处时，则将第一凹槽10和第二凹槽11移动离开滑槽7的导轨，由于滑动插销6的直径大于滑槽7的中间部位宽度，使得滑动插销6不能在滑槽7沿着导轨滑动。

如图1和图2所示，滑动插销6的一端部设有一个第三凹槽12，且滑动插销的一端部套设有一个弹簧9和一个E型扣环8，弹簧9设置于E型扣环8和底座1之间，E型扣环8套设于第三凹槽12。当需要滑动滑动插销时，用手按住滑动插销6的一端部，使得滑动插销6的第一凹槽10和第二凹槽 11通过滑槽7的中间部位的导轨到达需要的滑槽7的圆弧处；当滑动插销滑动到需要的一端圆弧处时，只需松开手，由于弹簧9的作用，第一凹槽10和第二凹槽11移动离开滑槽7的导轨，使得滑动插销6不能在滑槽7沿着导轨滑动。结构简单且滑动方便。

如图4所示，当带拔针结构的除针器需要进行除针时，将滑动插销6滑动到滑槽7的右端，该滑动插销6将不起作用，即角度板4转动时滑动插销6抵接不到角度板4。作用力在手把2上时，拔针板3的左端将向上移动并和角度板4一起将订书针夹紧，由于滑动插销6没有抵接到角度板4，所以拔针板3和角度板4将一直夹紧且继续沿上移动，从而带拔针结构的除针器在正常工作下可进行除针。除针之后不在作用力，手把2和底座1在扭转弹簧5的作用力下，使得带拔针结构的除针器恢复到初始形态。如图3所示，当订书针断针时，带拔针结构的除针器需要进行拔针时，将滑动插销6滑动到滑槽7的左端，即滑动插销6可抵接到角度板4，作用力在手把2和底座1上时，拔针板3的左端将向上移动，由于滑动插销6抵接住角度板4，使得拔针板3和角度板4紧紧的夹在一起，从而将订书针紧紧的夹牢，此时想类似于钳子一样的作用，可将断针拔出掉。省时省力，且不需要其他的工具进行拔针，更节约了成本。

虽然以上描述了本实用新型的具体实施方式，但是本领域的技术人员应当理解，这仅是举例说明，本实用新型的保护范围是由所附权利要求书限定的。本领域的技术人员在不背离本实用新型的原理和实质的前提下，可以对这些实施方式做出多种变更或修改，但这些变更和修改均落入本实用新型的保护范围。
