一种取卡夹的制作方法

本实用新型涉及取物装置，尤其涉及一种取卡夹。

背景技术：

户外广告显示屏，特别是户外LED显示屏，是21世纪广告业发展的趋势，是具有音视频功能的户内外广告展示设备。该类设备外观新颖独特，其面积可随意调整，不仅能播放音视频广告节目，而且四面还可装固定灯箱广告位，现各地政府都鼓励推行使用户外LED屏，陆续取消帆布广告、灯箱广告审批。户外LED屏是帆布广告、灯箱广告的理想替代产品。LED电子屏媒体分为图文显示媒体和视频显示媒体，均由LED矩阵块组成。图文显示媒体可与计算机同步显示汉字、英文文本和图形；视频显示媒体采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。LED电子屏媒体显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。

户外LED显示屏通常具有SD卡插口，SD卡插入该插口中，显示屏即可播放SD卡中储存的影像资料。现有的户外LED显示屏的一个缺陷是，SD卡插入插口仅有很小一部分露在外面，不方便取出。

技术实现要素：

有鉴于现有技术的上述缺陷，本实用新型提供了一种新的取卡夹，要解决的技术问题是方便地取出插在户外LED显示屏中的SD卡。

为解决上述问题，本实用新型采取的技术方案是：一种取卡夹，所述取卡夹包括第一夹持部、第二夹持部、第一握持部、第二握持部、挠性连接部；所述第一夹持部与所述第一握持部连接成一体，并且所述第一夹持部位于所述第一握持部的远端；所述第二夹持部与所述第二握持部连接成一体，并且所述第二夹持部位于所述第二握持部的远端；所述第一夹持部、第二夹持部的近端通过所述挠性连接部连接，使得所述第一握持部和第二握持部同时受到相互靠近的挤压力的作用时驱动所述第一夹持部和第二夹持部相互靠近；所述第一夹持部和第二夹持部为楔形。

优选地，所述的楔形的第一夹持部和第二夹持部的尖端的角度为15-30度。

优选地，所述取卡夹还包括第一防滑片和第二防滑片，所述第一夹持部具有第一夹持面，所述第二夹持部具有第二夹持面，所述第一防滑片固定在所述第一夹持部的第一夹持面，所述第二防滑片固定在所述第二夹持部的第二夹持面。

优选地，所述第一夹持部、第二夹持部、第一握持部、第二握持部、挠性连接部为一体成型。

优选地，所述第一握持部具有第一开孔，所述第一开孔沿所述第一握持部的纵向延伸；所述第二握持部具有第二开孔，所述第二开孔沿所述第二握持部的纵向延伸。

优选地，所述第一握持部还具有第三开孔，所述第三开孔沿所述第一握持部的纵向延伸并与所述第一开孔隔开；所述第二握持部还具有第四开孔，所述第四开孔沿所述第二握持部的纵向延伸并与所述第二开孔隔开。

本实用新型的有益效果为：本实用新型提供的取卡夹结构简单，可以方便地取出插在户外LED显示屏中的SD卡。

以下将结合附图对本发明的构思、具体结构及产生的技术效果作进一步说明，以充分地了解本实用新型的目的、特征和效果。

附图说明

图1是本发明提供的取卡夹的第一种优选的具体实施方式的示意图。

图2是本发明提供的取卡夹的第二种优选的具体实施方式的示意图。

图3是本发明提供的取卡夹的第三种优选的具体实施方式的示意图。

具体实施方式

图1示出了本发明提供的取卡夹的第一种优选的具体实施方式。

如图1所示，该具体实施方式中的取卡夹包括第一夹持部10、第二夹持部20、第一握持部30、第二握持部40、挠性连接部50、第一防滑片60和第二防滑片70。

在该具体实施方式中，第一夹持部10和第二夹持部20的作用是合起来夹持SD卡，第一夹持部10与第一握持部20连接成一体，并且第一夹持部10位于第一握持部30的远端；第二夹持部20与第二握持部40连接成一体，并且第二夹持部20位于第二握持部40的远端。

在该具体实施方式中，第一握持部30和第二握持部40的作用是用于使用者握持并施加让第一握持部30和第二握持部40相互靠近的挤压力，挠性连接部50的作用是挠性连接第一握持部30和第二握持部40，使得第一握持部30和第二握持部40同时受到相互靠近的挤压力的作用时驱动第一夹持部10和第二夹持部20相互靠近，从而实现方便地夹取插在户外LED显示屏中的SD卡。

在该具体实施方式中，第一夹持部10具有第一夹持面，第二夹持部20具有第 二夹持面，第一防滑片60固定在第一夹持部10的第一夹持面，第二防滑片70固定在第二夹持部20的第二夹持面。第一防滑片60和第二防滑片70的作用是增加摩擦力，更方便夹取SD卡。第一防滑片60和第二防滑片70可以由摩擦力较大的材料，如橡胶制成，也可以将第一防滑片60和第二防滑片70的表面处理成不光滑以增加摩擦力。第一防滑片60和第二防滑片70固定到第一夹持部10的第一夹持面和第二夹持部20的第二夹持面的方式可以采用粘贴的方式，也可以采用其它合适的方式，这为本领域所熟知的技术，在此不再详述。作为该具体实施方式的变形，也可以不采用第一防滑片60和第二防滑片70，直接将第一夹持部10的第一夹持面和第二夹持部20的第二夹持面处理成不光滑以增加摩擦力。

在该具体实施方式中，第一夹持部10和第二夹持部20为楔形。楔形的第一夹持部10和第二夹持部20的好处是可以降低第一夹持部10和第二夹持部20的远端的厚度，这样便可以将第一夹持部10和第二夹持部20尽可能地伸入SD卡和插槽之间的空隙，从而更有利于夹取SD卡。楔形的第一夹持部10和第二夹持部20的尖端的角度为15-30度比较适宜，这样既可以尽可能降低第一夹持部10和第二夹持部20的远端的厚度，又可以提供足够的夹持力。

在该具体实施方式中，第一夹持部10、第二夹持部20、第一握持部30、第二握持部40、挠性连接部50为一体成型，例如，将塑料或木质材料直接加工成图1所示的形状，最后将第一防滑片60和第二防滑片70固定到第一夹持部10的第一夹持面和第二夹持部20的第二夹持面。作为该具体实施方式的变形，第一夹持部10、第二夹持部20、第一握持部30、第二握持部40、挠性连接部50也可以分别加工，最后组装成图1所示的形状，最后将第一防滑片60和第二防滑片70固定到第一夹持部10的第一夹持面和第二夹持部20的第二夹持面。

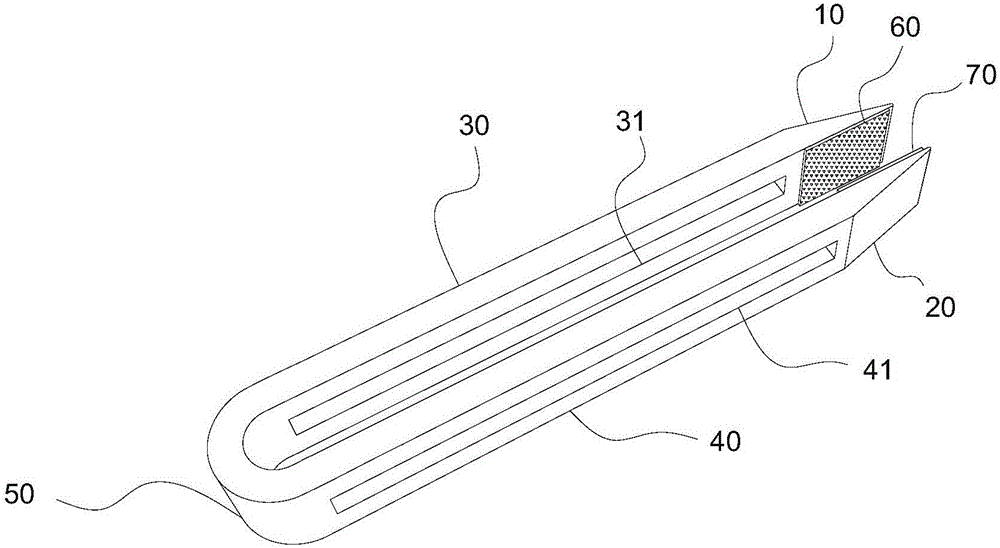

图2示出了本发明提供的取卡夹的第二种优选的具体实施方式。

与上述第一种具体实施方式相同的是，该具体实施方式中的取卡夹也包括第一夹持部10、第二夹持部20、第一握持部30、第二握持部40、挠性连接部50、第一防滑片60和第二防滑片70，其中，第一夹持部10、第二夹持部20、挠性连接部50、第一防滑片60和第二防滑片70的形状和结构以及第一握持部30和第二握持部40的结构与第一种具体实施方式相同。与上述第一种具体实施方式所不同的是，该具体实施方式中的第一握持部30具有第一开孔31，第一开孔31沿第一握持部30的纵向延伸；同时，第二握持部40具有第二开孔41，第二开孔41沿第二握持部40的纵向延伸。设置第一开孔31和第二开孔41的好处是，既可以节省制作取卡夹的材料，又可以使得第一握持部30和第二握持部40具有更好的挠性。例如，当第一握持部30和第二握持部40的材质为塑料时，第一握持部30和第二握持部40便具有一定的可弯曲度，这样便可以防止过大的握持力损伤SD卡。很显然，本领域技术人员可以根据该具体实施方式提供的原理以及具体的使用需求设 计合适的第一开孔31和第二开孔41的大小，在此不再详述。

图3示出了本发明提供的取卡夹的第三种优选的具体实施方式。

与上述第二种具体实施方式相同的是，该具体实施方式中的取卡夹也包括第一夹持部10、第二夹持部20、第一握持部30、第二握持部40、挠性连接部50、第一防滑片60和第二防滑片70，其中，第一夹持部10、第二夹持部20、挠性连接部50、第一防滑片60和第二防滑片70的形状和结构以及第一握持部30和第二握持部40的结构与第一种具体实施方式相同，第一握持部30也具有第一开孔31，第一开孔31沿第一握持部30的纵向延伸；同时，第二握持部40也具有第二开孔41，第二开孔41沿第二握持部40的纵向延伸。与上述第一种具体实施方式所不同的是，第一握持部30还具有第三开孔32，第三开孔32沿第一握持部30的纵向延伸并与第一开孔31隔开；同时，第二握持部还具有第四开孔42，第四开孔42沿第二握持部40的纵向延伸并与第二开孔41隔开。这样设置的好处是，进一步增加第一握持部30和第二握持部4的挠性。

以上详细描述了本实用新型的较佳具体实施例。应当理解，本领域的普通技术人员无需创造性劳动就可以根据本实用新型的构思作出诸多修改和变化。因此，凡本技术领域中技术人员依本实用新型的构思在现有技术的基础上通过逻辑分析、推理或者有限的实验可以得到的技术方案，皆应在由权利要求书所确定的保护范围内。
