一种具有理发功能的剃须刀的制作方法

本实用新型涉及个人护理用品领域，具体涉及到一种具有理发功能的剃须刀。

背景技术：

剃须刀和理发剪是最常用的个人护理用品，传统的剃须刀与理发器剪只有单一功能，理发师或用户在使用过程中需要更换个人护理器具，使用不便，导致工作效率下降。市面上出现的剃须刀与理发剪双用护理用品，一般采用一根输出轴配两种刀头、或两根输出轴同时运转的技术方案，前者刀头更换麻烦，后者的剃须刀头与理发刀头同时运行噪音大，能耗高。

申请公布号为CN105034030A的发明专利公开了一种剃须刀和理发剪双用机芯的离合装置，在两根输出轴上产生出不同的输出力矩，并能够根据需要进行离合，以实现剃须和理发能双功能的切换。本实用新型即是在上述离合装置基础上研发的剃须理发双功能产品。

技术实现要素：

为了解决现有剃须理发两用护理用品刀头更换麻烦、噪音大的问题，本实用新型提供了一种内部设有离合装置的具有理发功能的剃须刀。

本实用新型采用的技术方案如下：

一种具有理发功能的剃须刀，包括机身与电机，所述机身上安装有理发刀头及可拆卸的剃须刀头，所述电机配有离合装置，所述离合装置包括中心输出轴、偏心输出轴与离合套，所述中心输出轴传动至所述剃须刀头，所述偏心输出轴传动至所述理发刀头；

所述剃须刀头安装并下压所述离合套时，所述电机的动力传动至所述中心输出轴，所述剃须刀头拆下即所述离合套复位时，所述电机的动力传动至所述偏心输出轴。

所述理发刀头包括理发动刀与理发静刀，所述理发动刀设有长孔，所述偏心输出轴插接在所述长孔中并带动所述理发动刀往复滑动，所述理发静刀通过螺钉安装在所述离合装置上。

所述理发静刀设有中心孔，所述中心输出轴穿过所述中心孔与所述剃须刀头连接。

所述剃须刀头的输入轴上设有三角头，所述中心输出轴的端头设有与所述三角头插接配合的内凹连接头，所述三角头与内凹连接头周向联动。

所述内凹连接头设有与所述三角头插接配合的Y形连接孔。

所述剃须刀头通过卡扣可拆卸安装在所述离合装置上。

所述剃须刀头包括有可完全覆盖所述理发刀头的U形外壳。

本实用新型的有益效果是：

本实用新型的剃须刀头安装在机身上时，电机的动力由离合装置的中心输出轴输送到剃须刀头，当卸下剃须刀头时，电机的动力由离合装置的偏心输出轴输送到理发刀头，即通过剃须刀头装卸即能完成剃须、理发双功能的切换，迅速方便，而且剃须刀头、理发刀头独立运行，噪音小、能耗低。

附图说明

图1是本实用新型实施例的外形图。

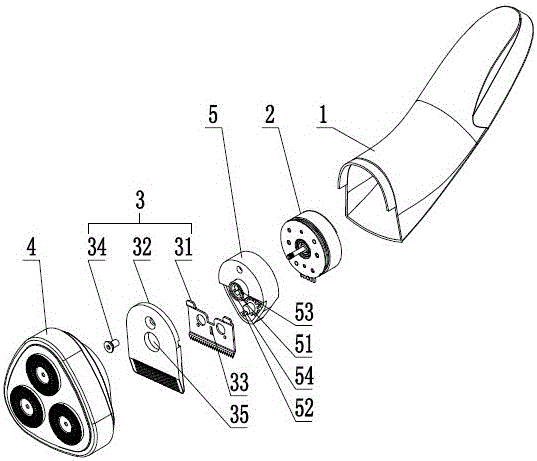

图2是本实用新型实施例的爆炸图。

图3是本实用新型实施例中离合装置的示意图。

图4是本实用新型实施例中内凹连接头的示意图。

图5是本实用新型实施例中剃须刀头的示意图。

图6是本实用新型实施例中三角头的示意图。

图7是本实用新型实施例中三角头与内凹连接头的装配示意图。

机身1、电机2、理发刀头3、剃须刀头4、离合装置5、理发动刀31、理发静刀32、长孔33、螺钉34、中心孔35、三角头41、U形外壳42、中心输出轴51、偏心输出轴52、内凹连接头53、离合套54。

具体实施方式

下面结合附图与实施例对本实用新型作进一步说明。

实施例中，如图1、图2、图3、图4所示，一种具有理发功能的剃须刀，包括机身1与电机2，所述机身1上安装有理发刀头3及可拆卸的剃须刀头4，所述电机2配有离合装置5，所述离合装置5包括中心输出轴51、偏心输出轴52与离合套54，所述中心输出轴51传动至所述剃须刀头4，所述偏心输出轴52传动至所述理发刀头3；所述剃须刀头4安装并下压所述离合套54时，所述电机2的动力传动至所述中心输出轴51，所述剃须刀头4拆下即所述离合套54复位时，所述电机2的动力传动至所述偏心输出轴52。本实施例的剃须刀头4安装在机身1上时，电机2的动力由离合装置5的中心输出轴51输送到剃须刀头4，当卸下剃须刀头4时，电机2的动力由离合装置5的偏心输出轴52输送到理发刀头3，即通过剃须刀头4装卸即能完成剃须、理发双功能的切换，迅速方便。

实施例中，如图3、图4所示，所示离合装置5中的中心输出轴51、偏心输出轴52、离合套54的结构与申请公布号为CN105034030A的发明专利相同。

实施例中，如图2所示，所述理发刀头3包括理发动刀31与理发静刀32，所述理发动刀31设有长孔33，所述偏心输出轴52插接在所述长孔33中并带动所述理发动刀31往复滑动，所述理发静刀32通过螺钉34安装在所述离合装置5上。本实施例的理发刀头3固定在离合装置5上，安装牢固，保证了良好、稳定的理发功能。

实施例中，如图2所示，所述理发静刀32设有中心孔35，所述中心输出轴51穿过所述中心孔35与所述剃须刀头4连接。本实施例的中心孔35使得理发刀头3与剃须刀头4的动力传递互不干涉，确保二者工况的相互独立。

实施例中，如图4、图5、图6、图7所示，所述剃须刀头4的输入轴上设有三角头41，所述中心输出轴51的端头设有与所述三角头41插接配合的内凹连接头53，所述三角头41与内凹连接头53周向联动。本实施例结构，三角头41与内凹连接头53具有良好的周向联动性能，确保剃须刀头4的动力传递。

实施例中，如图4所示，所述内凹连接头53设有与所述三角头41插接配合的Y形连接孔。本实施例结构的Y形连接孔与三角形连接孔相比，更容易与三角头41结合或分离，不容易出现卡死等状况。

实施例中，如图2、图5所示，所述剃须刀头4包括有可完全覆盖所述理发刀头3的U形外壳42。本实施例结构，保证用户在使用剃须功能时能完全不受理发刀头3的影响，即使离合装置5出现故障，理发刀头3也不会对用户造成伤害。

本实用新型中，所述剃须刀头4通过卡扣可拆卸安装在所述离合装置5上，卡扣是一种拆卸方便、固定相对牢固的连接方式，特别适用于本实用新型中剃须刀头4需要频繁拆卸的场合。

显然，本实用新型的上述实施例仅仅是为了说明本实用新型所作的举例，而并非对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其他不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷例。而这些属于本实用新型的实质精神所引申出的显而易见的变化或变动仍属于本实用新型的保护范围。
