一种方便使用的工具盒的制作方法

本实用新型涉及收纳螺丝刀、扳手等工具用的工具盒技术领域，尤其是方便使用的工具盒。

背景技术：

目前，现有的工具盒，一般是用于收纳各种螺丝刀、螺丝头、扳手等工具，而现有的工具盒，如中国专利号ZL200520127438.2公开的一种工具盒的启闭结构，其结构特点是，在开启盖体时，能同时直接使支架和工具同时立起，方便取出工具使用，但由于该结构复杂，制造成本高，而且打开和关闭时不够顺畅，容易造成“卡死”等现象。

技术实现要素：

本实用新型的目的在于解决上述现有技术的不足，而本实用新型创造提供一种结构简单、合理的方便使用的工具盒。

本实用新型解决其技术问题所采用的技术方案是：

一种方便使用的工具盒，包括盒座和盒盖，盒盖呈开合式与盒座连接，盒座和盒盖的内腔共同构成置物腔，置物腔内安装有与盒盖在打开时联动的工具定位座，其特征是，所述盒座后侧两对称的内端面开设有两连接孔，对应盒盖后侧两对称的外端面延伸有与两连接孔转动配合的两盒盖连接轴，工具定位座后侧两对称的外端面延伸有与两盒盖连接轴转动配合的两定位座连接轴；

每个连接孔外周的盒座后侧的内端面设有弧形导向槽，弧形导向槽的两端分别设有两固定凹位，对应盒盖后侧两对称的外端面延伸有与两固定凹位配合的定位凸部；

盒盖后侧设有驱动底边，对应工具定位座后侧延伸有驱动板，当盒盖相对盒座打开时，驱动底边与驱动板配合，使工具定位座绕连接孔转动后定位，使工具定位座相对盒座形成倾斜角度α。

采用该结构的工具盒，当盒盖处于关闭状态时，定位凸部会停留在上部的固定凹位上，当使用时，打开盒盖，定位凸部脱离上部的固定凹位，沿弧形导向槽滑动，盒盖在打开一定角度后，驱动底边触碰到驱动板，盒盖继续打开，扩大打开角度，同时带动工具定位座相对盒座摆动，当定位凸部沿弧形导向槽滑动至下部的另一固定凹位时，盒盖处于打开时的定位状态，此时工具定位座的驱动板也被驱动底边一直相抵，使工具定位座相对盒座形成倾斜角度α，并构成定位状态，方便工具定位座上的工具取拿，而且定位后的工具定位座也同时与定位后的盒盖构成角度β，使取拿工具时不会受到盒盖的干扰，进一步方便工具的拿取。

上述方案的结构简单、巧妙，制造成本低，安装方便。

本实用新型还可以采用以下技术措施解决：

每个盒盖连接轴上开设有适于定位座连接轴插接转动配合的盒盖连接孔；盒盖连接孔与定位座连接轴的配合，方便工具定位座跟随盒盖的打开而倾斜转动；安装配合方便。

工具定位座上设置有多个适于工具插接定位的插槽；插槽方便螺丝当或其他工具的定位放置。

工具定位座后侧延伸有两对称的定位座连接板，两定位座连接轴分别设置在两定位座连接板的外端面；设有定位座连接板，方便与盒盖配合。

两连接孔均为盲孔；盲孔的设置主要是使盒盖连接轴不会外漏，使工具盒的整体造成更加美观。

盒盖连接孔为通孔；由于通孔被盲孔遮挡，不会影响外观。

所述驱动板由定位座连接板底部延伸出，驱动板至定位座连接板顶部构成驱动配合位；驱动配合位的设置，使盒盖在打开一定角度后，再驱动工具定位座，驱动配合位作为驱动底边在于驱动板接触前的活动位置。

本实用新型的有益效果是：其结构简单、合理，使用方便。

附图说明

图1是本实用新型盒盖关闭状态的结构示意图。

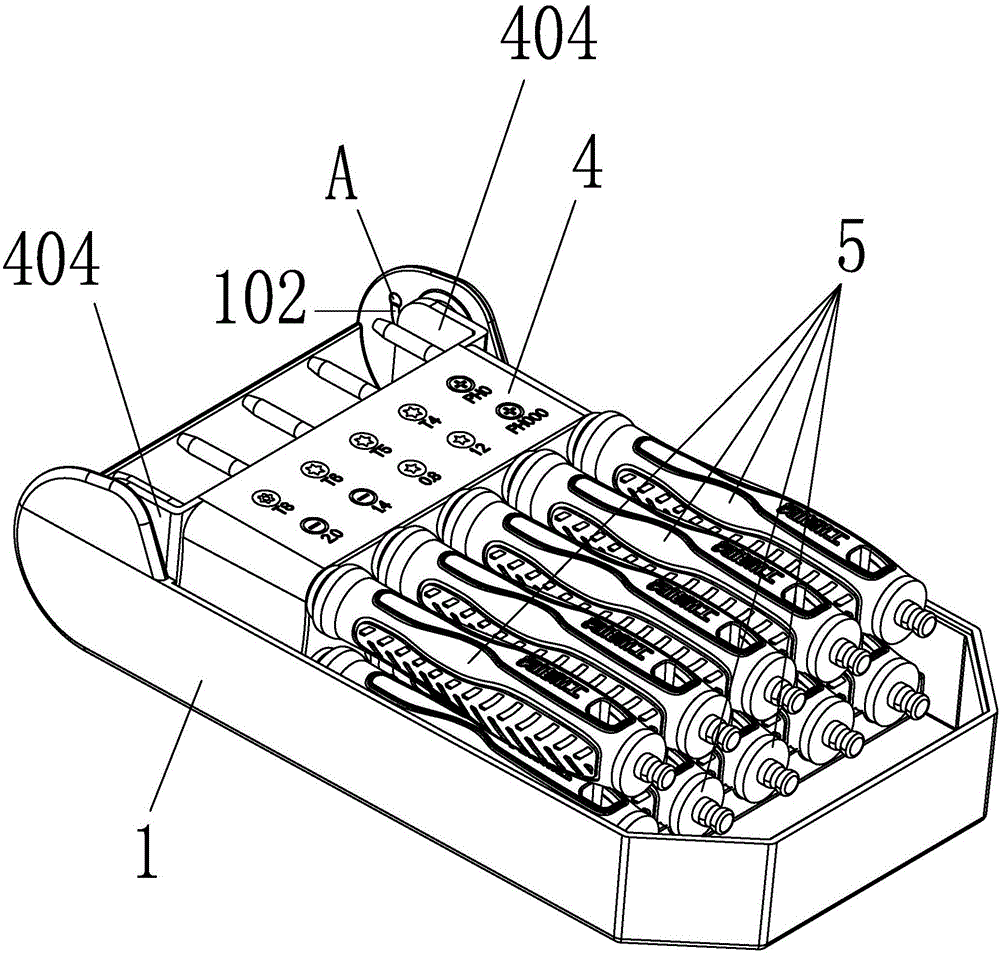

图2是本实用新型移除盒盖后的结构示意图。

图3是本实用新型盒盖打开状态的结构示意图。

图4是本实用新型盒盖分解状态的结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明。

如图1至图4所示，一种方便使用的工具盒，包括盒座1和盒盖2，盒盖2呈开合式与盒座1连接，盒座1和盒盖2的内腔共同构成置物腔3，置物腔3内安装有与盒盖2在打开时联动的工具定位座4，其特征是，所述盒座1后侧两对称的内端面开设有两连接孔101，对应盒盖2后侧两对称的外端面延伸有与两连接孔101转动配合的两盒盖连接轴201，工具定位座4后侧两对称的外端面延伸有与两盒盖连接轴201转动配合的两定位座连接轴401；

每个连接孔201外周的盒座1后侧的内端面设有弧形导向槽102，弧形导向槽102的两端分别设有两固定凹位A、B，对应盒盖2后侧两对称的外端面延伸有与两固定凹位A、B配合的定位凸部202；

盒盖2后侧设有驱动底边203，对应工具定位座4后侧延伸有驱动板402，当盒盖2相对盒座1打开时，驱动底边203与驱动板402配合，使工具定位座4绕连接孔101转动后定位，使工具定位座4相对盒座1形成倾斜角度α。

使用原理：当盒盖2处于关闭状态时，定位凸部202会停留在上部的固定凹位A上，当使用时，打开盒盖2，定位凸部202脱离上部的固定凹位A，沿弧形导向槽102滑动，盒盖2在打开一定角度后，驱动底边203触碰到驱动板402，盒盖2继续打开，扩大打开角度，同时带动工具定位座4相对盒座1摆动，当定位凸部202沿弧形导向槽102滑动至下部的另一固定凹位B时，盒盖2处于打开时的定位状态，此时工具定位座4的驱动板402也被驱动底边203一直相抵，使工具定位座4相对盒座1形成倾斜角度α，并构成定位状态，方便工具定位座4上的工具取拿，而且定位后的工具定位座4也同时与定位后的盒盖2构成角度β，使取拿工具时不会受到盒盖的干扰，进一步方便工具的拿取。

上述方案的结构简单、巧妙，制造成本低，安装方便。

作为本实施例的更具体实施方案：

每个盒盖连接轴201上开设有适于定位座连接轴401插接转动配合的盒盖连接孔201-1；盒盖连接孔201-1与定位座连接轴401的配合，方便工具定位座4跟随盒盖2的打开而倾斜转动；安装配合方便。

工具定位座4上设置有多个适于工具插接定位的插槽403；插槽403方便螺丝刀5当或其他工具的定位放置。

工具定位座4后侧延伸有两对称的定位座连接板404，两定位座连接轴401分别设置在两定位座连接板404的外端面；设有定位座连接板404，方便与盒盖2配合。

两连接孔101均为盲孔；盲孔的设置主要是使盒盖连接轴201不会外漏，使工具盒的整体造成更加美观、紧凑。

盒盖连接孔201为通孔；由于通孔被盲孔遮挡，不会影响外观。

所述驱动板402由定位座连接板404底部延伸出，驱动板402至定位座连接板404顶部构成驱动配合位405；驱动配合位405的设置，使盒盖2在打开一定角度后，再驱动工具定位座4，驱动配合位405作为驱动底边203与驱动板402接触前的活动范围，即工具定位座4转动倾斜之前，盒盖2的翻开角度范围。

以上所述的具体实施例，仅为本实用新型较佳的实施例而已，举凡依本实用新型申请专利范围所做的等同设计，均应为本实用新型的技术所涵盖。
