一种磁力组合式门锁的制作方法

本实用新型涉及锁具领域，特别涉及一种磁力组合式门锁。

背景技术：
：

目前，使用的门锁在门开着时锁舌是弹出锁芯外边的，关门的时候，是靠外力利用锁舌的斜面或是挤压副锁舌，把主锁舌带进锁扣板孔中，在此过程中，存在表面摩擦，关门费劲，时间长了易磨损锁舌；关门时，锁舌碰撞锁扣板和锁舌弹进锁扣板孔时发出声响，存在噪音；由于锁舌有斜面，利用薄片等物能够划开门，门易被撬开；现有的门锁没有虚掩门功能，门一旦关上后必须拧动门把手才能打开，不能够稍用力自行推开，会造成生活中的不便；关门后，锁舌与锁扣板孔有一定的空隙，遇有不定向风吹门时，门会左右摆动，发出声响。

技术实现要素：
：

本实用新型要解决的技术问题是提供一种磁力组合式门锁，该装置实现了门开着时锁舌是在锁体内部的，关门时锁舌自动伸出进入锁扣板孔，不依靠外力，锁舌不必设计斜面，防止被撬开，关门省力，不易磨损锁舌，延长了门锁的使用寿命，采用减震橡胶体减少关门时的噪音，具有虚掩门功能，门关闭后不随风吹动左右摆动，使用方便。克服了现有门锁关门时依靠外力将锁舌带进锁扣板孔中，关门费劲，锁舌易磨损，关门有噪音，门锁易被撬开，没有虚掩门功能的不足。

本实用新型所采取的技术方案是：一种磁力组合式门锁，包括锁体、锁扣板和锁扣盒，锁体内部设有锁舌、锁舌杆、锁舌弹簧和锁定机构；锁舌右端连接锁舌杆，锁舌弹簧套装在锁舌杆上，锁舌弹簧右端固定在锁体内部，锁舌弹簧左端顶在锁舌右端内台阶面上，锁舌杆右端连接锁舌轴，锁舌侧壁上连接减震橡胶体，锁舌右端侧壁上设计有半球凸体，锁舌下端设有控制杆，控制杆右端连接销轴Ⅰ并能够绕销轴Ⅰ旋转，控制杆右端侧壁上设计有与半球凸体相匹配的半圆凹槽，锁磁体上端顶住控制杆左端杆体对控制杆进行限位，锁磁体下端连接有销轴Ⅱ并能够绕销轴Ⅱ转动，锁磁体左端对应的锁体内部固定有复位铁片，锁磁体与复位铁片相吸引接触，与锁磁体位置相对应的锁扣板内侧固定有锁扣板磁体，锁磁体与锁扣板磁体相对应面为同名磁极；锁定机构包括锁定体，锁定体的中心圆孔穿入方轴并能够绕方轴旋转，锁定体一端设计有伸出杆，锁定体外端顺次开有解锁凹槽、锁定凹槽和旋转凹槽，旋转件置于锁定体后端，旋转件中心方孔穿入方轴并能够随方轴旋转，旋转件外端设计有凸键和凸台，凸键伸入旋转凹槽内并能够在旋转凹槽内移动，锁定杆一端连接销轴Ⅲ并能够绕销轴Ⅲ旋转，锁定杆另一端连接锁定轴，锁定弹簧一端固定在锁体内部，锁定弹簧另一端抵在锁定杆上使锁定轴抵在锁定体外端，锁定轴卡在锁定凹槽内时锁定体的伸出杆能够使锁舌缩回并锁定在锁体内部，锁定轴卡在解锁凹槽时锁定体的伸出杆对锁舌解锁，旋转件的凸台能够顶起锁定轴使锁定轴脱离锁定凹槽和解锁凹槽；锁体内部还设有虚掩铁锁舌，虚掩铁锁舌右端连接连接件，连接件右端连接弹簧，弹簧右端固定在锁体内部，与虚掩铁锁舌位置相对应的锁扣板内侧固定有虚掩磁体，虚掩磁体四周的锁扣板设计成凹槽状。

本实用新型的有益效果是：本实用新型实现了门开着时锁舌是在锁体内部的，关门时锁舌自动伸出进入锁扣板孔，不依靠外力，锁舌不必设计斜面，防止被撬开，关门省力，不易磨损锁舌，延长了门锁的使用寿命，采用减震橡胶体减少关门时的噪音，具有虚掩门功能，门关闭后不随风吹动左右摆动，使用方便。

附图说明：

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

图1为本实用新型的结构示意图。

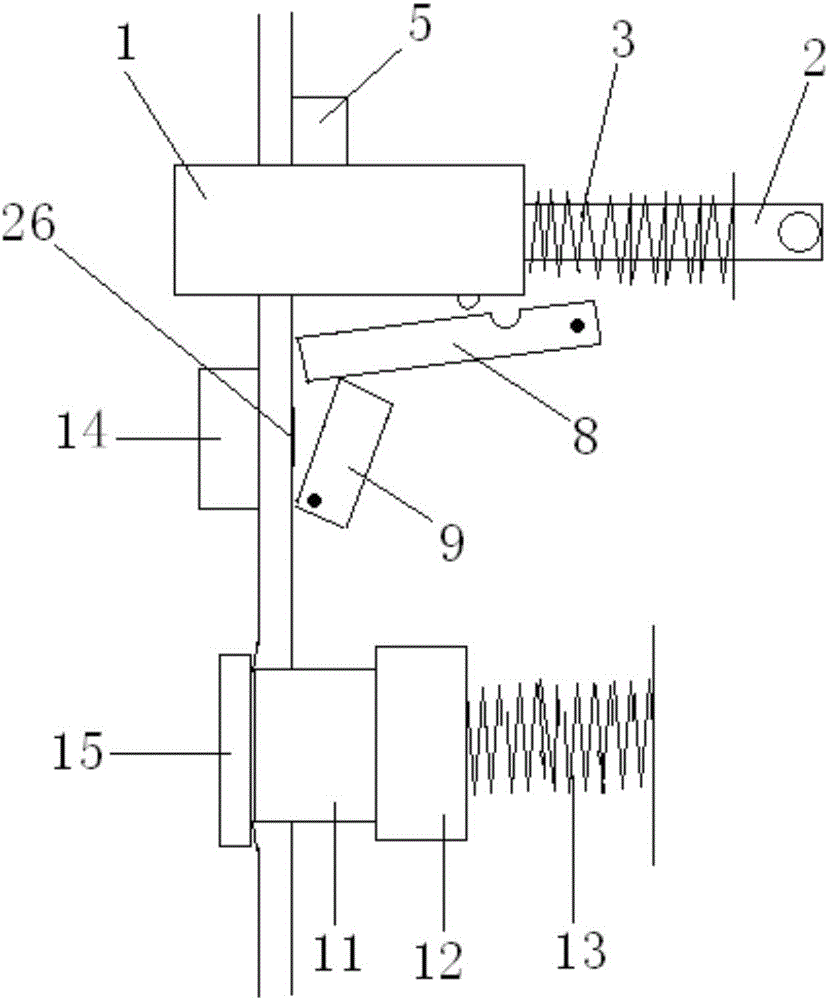

图2为关门时本实用新型的示意图。

图3为锁定机构的结构示意图。

图4为锁定机构解锁的示意图。

图5为旋转件的结构示意图。

具体实施方式：

如图1、图2、图3、图4、图5所示，一种磁力组合式门锁，包括锁体、锁扣板和锁扣盒，锁体内部设有锁舌1、锁舌杆2、锁舌弹簧3和锁定机构；锁舌1右端连接锁舌杆2，锁舌弹簧3套装在锁舌杆2上，锁舌弹簧3右端固定在锁体内部，锁舌弹簧3左端顶在锁舌1右端内台阶面上，锁舌杆2右端连接锁舌轴4，锁舌1侧壁上连接减震橡胶体5，锁舌1右端侧壁上设计有半球凸体6，锁舌1下端设有控制杆8，控制杆8右端连接销轴Ⅰ7并能够绕销轴Ⅰ7旋转，控制杆8右端侧壁上设计有与半球凸体6相匹配的半圆凹槽，锁磁体9上端顶住控制杆8左端杆体对控制杆8进行限位，锁磁体9下端连接有销轴Ⅱ10并能够绕销轴Ⅱ10转动，锁磁体9左端对应的锁体内部固定有复位铁片26，锁磁体9与复位铁片26相吸引接触，与锁磁体9位置相对应的锁扣板内侧固定有锁扣板磁体14，锁磁体9与锁扣板磁体14相对应面为同名磁极；锁定机构包括锁定体16，锁定体16的中心圆孔穿入方轴并能够绕方轴旋转，锁定体16一端设计有伸出杆，锁定体16外端顺次开有解锁凹槽21、锁定凹槽19和旋转凹槽17，旋转件25置于锁定体16后端，旋转件25中心方孔穿入方轴并能够随方轴旋转，旋转件25外端设计有凸键18和凸台，凸键18伸入旋转凹槽17内并能够在旋转凹槽17内移动，锁定杆23一端连接销轴Ⅲ24并能够绕销轴Ⅲ24旋转，锁定杆23另一端连接锁定轴20，锁定弹簧22一端固定在锁体内部，锁定弹簧22另一端抵在锁定杆23上使锁定轴20抵在锁定体16外端，锁定轴20卡在锁定凹槽19内时锁定体16的伸出杆能够使锁舌1缩回并锁定在锁体内部，锁定轴20卡在解锁凹槽21时锁定体16的伸出杆对锁舌1解锁，旋转件25的凸台能够顶起锁定轴20使锁定轴20脱离锁定凹槽19和解锁凹槽21；锁体内部还设有虚掩铁锁舌11，虚掩铁锁舌11右端连接连接件12，连接件12右端连接弹簧13，弹簧13右端固定在锁体内部，与虚掩铁锁舌11位置相对应的锁扣板内侧固定有虚掩磁体15，虚掩磁体15四周的锁扣板设计成凹槽状。

门开着时，锁舌1是置于锁体内部的，不伸出，关门时，由于锁磁体9与锁扣板磁体14同级相斥，锁磁体9受锁扣板磁体14的排斥力的作用挣脱复位铁片26对锁磁体9的吸引力，锁磁体9绕销轴Ⅱ10顺时针转动，锁磁体9上端不再顶住控制杆8，锁磁体9上端不再对控制杆8进行限位，此时锁舌1受锁舌弹簧3的作用力向外伸出，锁舌1向外伸出的同时半球凸体6从控制杆8的半圆凹槽内脱离，锁舌1伸入到锁扣板孔内将门锁住，在锁舌1伸入锁扣板孔内时，减震橡胶体5先撞击在锁体内壁上，避免锁舌轴4先撞击在锁定体16的伸出杆上发出噪音，减少锁舌1伸入锁扣板孔内的噪音，想打开门时，拧动门把手带动锁舌轴4拉回锁舌1，锁舌1上的半球凸体6进入控制杆8的半圆凹槽内，控制杆8复位，此时，锁磁体9离开锁扣板磁体14，锁磁体9受复位铁片26吸引进而复位，锁磁体9复位后上端继续顶住控制杆8左端杆体对控制杆8进行限位。

当想锁定锁舌1在锁体内部，不让锁舌1关门时自动伸出时，旋转方轴进而旋转旋转件25，旋转件25旋转时旋转件25的凸台顶起原本置于解锁凹槽21中的锁定轴20使锁定轴20脱离解锁凹槽21，此时凸键18移动到旋转凹槽17一端侧壁，继续旋转旋转件25，此时凸键18带动锁定体16旋转，锁定体16旋转时锁定体16的伸出杆推动锁舌1缩回锁体内部，同时使锁定轴20进入锁定凹槽19内，锁定轴20进入锁定凹槽19内时，锁定体16的伸出杆就将锁舌1锁定在锁体内部，此时即便关门，锁舌1也无法伸出；当反方向拧动方轴时，旋转件25旋转，旋转件25的凸台顶起置于锁定凹槽19中的锁定轴20使锁定轴20脱离锁定凹槽19，此时凸键18移动到旋转凹槽17另一端侧壁，继续旋转旋转件25，此时凸键18带动锁定体16旋转，锁定体16旋转时锁定体16的伸出杆向锁舌1左端移动与锁舌1间隔开，不影响锁舌1的移动，同时锁定轴20进入解锁凹槽21内，锁定机构对锁舌1解锁。

本实用新型具有虚掩门功能，当锁舌1被锁定时，当关门时，虚掩铁锁舌11受到虚掩磁体15的吸引力，自动伸出进入锁扣板凹槽内，但只需要稍用力就能推开门，推开门后虚掩铁锁舌11受到弹簧13的作用力自动缩回锁体内部。
