磁性伸缩扣的制作方法

本实用新型涉及一种磁性伸缩扣。

背景技术：

磁性伸缩扣是一种使用磁铁开锁的可拆装伸缩扣，属于防盗标签，广泛用于超市等贵重物品的防盗。

如申请号200610062346一种绑带式酒瓶防盗器及其专用开锁器,防盗器包括壳体、绑带和安装于所述壳体内的EAS防盗标签,绑带一端与壳体连接,所述壳体上设置供绑带自由端进出的绑带进出口,壳体内靠近绑带进出口处设置绑带止逆装置,该绑带止逆装置包括一个自锁摆块和弹簧,所述壳体侧壁设置供开锁器拨叉进出的开锁孔。开锁器包括壳体,下壳表面有一个用于容纳上述酒瓶防盗器上壳的凹腔,上、下壳之间枢接一个拨叉,所述壳体上设置拨叉过孔。该防盗器使用专用的开锁器,通过拨叉拨动自锁摆块转动,与绑带脱开的方式从酒瓶上解除防盗器,解除方法省力、安全可靠。

技术实现要素：

本实用新型所要解决的技术问题在于提供使用简单，安全可靠、使用磁铁开锁的可拆装瓶扣。

本实用新型解决上述技术问题所采取的技术方案是：一种磁性伸缩扣，包括扣环和固定扣环的壳体，所述的壳体由底座、旋转主体、上盖由下至上依次放置，形成一内部空间，外套套设在底座、旋转主体、上盖外侧并将其固定；其中，

所述的底座底部两侧有第一扣环孔和第二扣环孔，底座内侧有一底座固定槽；

所述的旋转主体内侧有环形内齿，外侧的一边有一旋转主体固定槽，旋转主体固定槽末端为缺口，所述的旋转主体扣在所述的底座上时由底座固定槽和旋转主体固定槽构成线槽；

所述的扣环两端为外径略大于扣环主体的第一扣环头和第二扣环头，第一扣环头穿过第一扣环孔固定在底座固定槽内，第二扣环头穿过第二扣环孔和缺口固定在旋转主体固定槽内，第一、第二扣环头按顺时针方向固定；

在所述的内部空间设有由滑块一和滑块二相互滑动扣成滑块组件，滑块组件可以在内部空间有限地前后滑动，在滑块一和滑块二之间有一弹簧，该弹簧一端抵顶滑块一的内壁，另一端抵顶滑块二的侧壁，其中，所述的滑块一为带齿或牙的滑块，使滑块一齿或牙可与环形内齿齿形啮合；所述的滑块二为带磁性铁芯的滑块，磁性铁芯底部有压簧，磁性铁芯可被压簧抵顶伸出与上盖的台阶部卡扣；

顺时针转动旋转主体时，环扣收紧、缩短，逆时针为锁定；

用磁环开锁，磁环的中心孔对准磁性铁芯，中心孔处的向下推力使磁性铁芯被下压，离开上盖台阶部，并在弹簧作用下推动滑块二侧移，当磁性铁芯被侧移到磁环实体部分时，在磁性力作下，磁性铁芯带动滑块组件整体继续侧移，使滑块一与环形内齿脱离，完成开锁。

本实用新型原理是：

锁紧状态时，滑块组件中，磁性铁芯受压簧抵顶，使其与上盖的台阶部卡扣，滑块组件不能前后移动，同时，在弹簧作用下，滑块一被抵顶，使其齿或牙与旋转主体的环形内齿啮合，然而，滑块组件被限定在底座内，在有限的内部空间只能有限的前后移动而不能转动，因此，当转动旋转主体时，只能按顺时针方向转让，然而扣环被越转越紧。

开锁时，使用磁环对准上盖，磁环中心孔的推力将磁性铁芯下压，并在弹簧作用，使其带动滑块二离开上盖的台阶部，向远离齿或牙的方向移动。当磁性铁芯接近磁环的实体部分时，在磁吸力作用下，拉动滑动块进一步沿该方向移动，至滑动块一与旋转主体的环形内齿脱离。

为方便操作，在上述方案的基础上，所述的滑块一设有台阶部，滑块二别通过滑块弹簧和抵顶台阶部可带动滑块一前后滑动，滑块二的一侧设有滑块拨块，上盖相对滑块拨块处开口，滑块拨块伸出上盖，前后拨动滑块拨块，使滑块二前后移动。

为进一步提高防盗性能，在上述方案的基础上，所述的旋转主体外侧设有折弯的簧片，该簧片的折角抵在外套的内齿上，固定外套。

在所述的底座上也可以设置感应线圈，用于报警。

本实用新型的优点在于：使用简单，安全可靠、使用磁环开锁，进步提高防盗性能；可反复拆装使用。

附图说明

图1为本实用新型结构分解示意图；

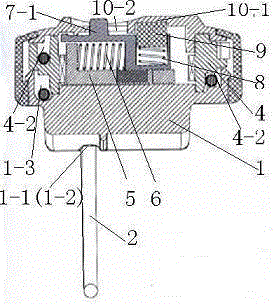

图2纵向剖面结构示意图；

图3为水平剖面结构示意图；

图4为开锁状态纵向剖面结构示意图；

图5为开锁状态水平剖面结构示意图；

附图中标号说明

1——底座；

1-1、1-2——第一、第二扣环孔（图中未示）；1-3——底座固定槽；

2——扣环；

21——扣环主体；22、23——第一、第二扣环头；

3——簧片；

4——旋转主体；4-1环形内齿；

4-2——旋转主体固定槽；4-21——缺口；

5——滑块一；5-1——齿或牙；

6——弹簧；

7——滑块二；7-1——拨块；

8——压簧；

9——磁性铁芯；

10——上盖；10-1——上盖的台阶部；10-2——开口

11——外套；

12——磁环；12-1——磁环的中心孔；

13——感应线圈。

具体实施方式

请参阅图1为本实用新型结构分解示意图、图2纵向剖面结构示意图和图3为水平剖面结构示意图：

如图1所示，一种磁性伸缩扣，包括扣环2和固定扣环2的壳体，所述的壳体由底座1、旋转主体4、上盖10由下至上依次放置，形成一内部空间，外套11套设在底座1、旋转主体4、上盖10外侧并将其固定；其中，

所述的底座1底部两侧有第一扣环孔1-1和第二扣环孔1-2，底座1内侧有一底座固定槽1-3；

所述的旋转主体4内侧有环形内齿4-1，外侧的一边有一旋转主体固定槽4-2，旋转主体固定槽末端为缺口4-21，所述的旋转主体4扣在所述的底座1上时由底座固定槽1-3和旋转主体固定槽4-2构成扣环主体的储线槽；

所述的扣环2两端为外径略大于扣环主体2-1的第一扣环头2-2和第二扣环头2-3，第一扣环头2-2穿过第一扣环孔1-1固定在底座固定槽1-3内，第二扣环头2-3穿过第二扣环孔1-2和缺口4-21固定在旋转主体固定槽4-2内，第一、第二扣环头2-2、2-3按顺时针方向固定；

在所述的内部空间设有由滑块一5和滑块二7相互滑动扣接成滑块组件，滑块组件可以在内部空间有限地前后滑动，在滑块一5和滑块二7之间有一弹簧6，该弹簧6一端抵顶滑块一5的内壁，另一端抵顶滑块二7的侧壁，其中，所述的滑块一5为带齿或牙5-1的滑块，使齿或牙5-1可与环形内齿4-1齿形啮合，如图3所示；所述的滑块二7为带磁性铁芯9的滑块，磁性铁芯9底部有压簧8，磁性铁芯9可被压簧8抵顶伸出与上盖的台阶部10-1卡扣，如图2所示；

顺时针转动旋转主体4时，扣环主体21被收紧、缩短，逆时针为锁定，不能转动；

请参阅图4为开锁状态纵向剖面结构示意图和图5为开锁状态水平剖面结构示意图，本实用新型用磁环12开锁，利用磁环的中心孔对铁块不但不能吸引，还有排斥力的特点，将磁环12的中心孔12-1对准磁性铁芯9，中心孔12-1处的向下推力使磁性铁芯9被下压，离开上盖的台阶部10-1，如图4所示，并在弹簧6作用下推动滑块二7侧移，当磁性铁芯9被侧移到磁环12底部或接近实体部分时，在磁性力作下，磁性铁芯带动滑块组件整体继续侧移，使滑块一5的齿或牙齿5-1与环形内齿4-1脱离，如图5所示，完成开锁。

本实施例中，如图1和2所示，所述的滑块一5设有台阶部5-2，自滑块二7的尾端伸出，被弹簧6向二面推时，滑块一5的台阶部5-2勾住滑块二7，形成弹性连接，滑块二7通过弹簧6和抵顶台阶部5-2带动滑块一5前后滑动，滑块二7的一侧设有拨块7-1，上盖10相对拨块7-1处开口10-2，拨块7-1自开口10-2伸出上盖10，前后拨动所述的拨块7-1时，使滑块二7带动滑块一5前后移动。

所述的旋转主体4外侧设有折弯的簧片3，该簧片3的折角抵在外套11的内齿11-1上，固定外套11。
