一种电表检测用断线器的制作方法

本实用新型涉及电力设备技术领域，尤其涉及一种电表检测用断线器。

背景技术：

现代生活一点也离不开电，电灯、电视、电话、电冰箱、电梯等等，都要用电，现代工农业生产少不了电，现代科学技术离不开电，电的作用越来越大，它渗透到人类生活的每一个角落。对于人类来说，电是如此的重要和神奇。

人们的生活方方面面都离不开电力，一旦停电，对人们的生活会造成诸多不便，经常需要电力维修人员对电表等进行检测，当电表检测或者维修时经常要用到断线工具，用以将某些电线切断，现有的断线工具主要由刀头、联臂和手柄组成，手持手柄处用力，利用刀头将电线剪短，现有的断线工具刀头较笨重，当空间较小时不方便使用。

另一方面，联臂具有一定的杠杆作用，能够达到省力的功能，但是断线工具所能达到的剪切力与手柄的长度成正比。在实际生产时，手柄的长度如果过长，则会带来携带和存放的不方便。

技术实现要素：

本实用新型的目的在于，克服现有技术的不足，提供一种电表检测用断线器。

为解决上述技术问题，本实用新型的技术方案为：提供一种电表检测用断线器，包括刀头，连臂和手柄，所述刀头和所述连臂的一端可拆卸连接，所述手柄位于所述连臂的另一端，所述刀头或连臂上可拆卸连接有断线刀，所述断线刀包括刀身和刀柄，所述刀身和所述刀柄固定连接，所述刀身上设有弧形刀刃。

优选的，所述断线刀铰接固定于所述手柄上，且所述连臂（2）个固定有用于放置所述断线刀的护套。

优选的，所述断线刀螺纹固定于所述刀头上，且所述刀身位于所述刀头的前方。

优选的，所述连臂包括至少两节空心杆，所述相邻两节空心杆之间插接配合，所述相邻两节空心杆的插接配合端，一个为穿插端，另一个为套接端，在穿插端的杆体内设有弹性伸缩的限位卡接键，在套接端的杆体上开有穿接限位卡接键的卡接孔。

优选的，所述连臂上固定有照明装置，所述照明装置的照射方向与所述刀头的方向相同。

本实用新型实施例提供的技术方案可以包含以下有益效果：

本实用新型提供一种电表检测用断线器，包括刀头，连臂和手柄，所述刀头和所述连臂的一端可拆卸连接，所述手柄位于所述连臂的另一端，所述刀头或连臂上可拆卸连接有断线刀，所述断线刀包括刀身和刀柄，所述刀身和所述刀柄固定连接，所述刀身上设有弧形刀刃。本实用新在现有断线工具的基础上，在刀头或者连臂上另外设置断线刀，且断线刀的刀身位于刀头的前方，当电表内需要剪断的电线空间较小时，可以将断线刀伸进去割断电线，且断线刀与所述刀头或者连臂为可拆卸连接，当空间较大，不需要断线刀时可以将其拆卸，结构简单，使用方便。

附图说明

为了更清楚的说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单介绍，显而易见的，对于本领域技术人员而言，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型实施例提供的第一种电表检测用断线器的结构示意图。

图2是本实用新型实施例提供的第二种电表检测用断线器的结构示意图。

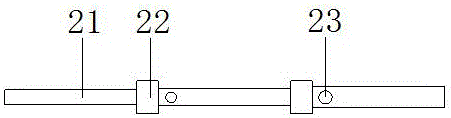

图3是本实用新型实施例提供的第二种电表检测用断线器的连臂的结构示意图。

图4是本实用新型实施例提供的第三种电表检测用断线器的结构示意图。

图中：刀头1、连臂2、空心杆21、限位卡接键22、限位卡接孔23、手柄3、断线刀4、刀身41、刀柄42、刀刃43、护套5、照明装置6。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型中的技术方案,下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型的保护范围。

参见图1，所示为本实用新型实施例提供的第一种电表检测用断线器的结构示意图。

由图1可知，所述电表检测用断线器包括刀头1，连臂2和手柄3，所述刀头1和所述连臂2的一端可拆卸连接，所述手柄3位于所述连臂2的另一端，所述连臂2上可拆卸连接有断线刀4，所述断线刀4包括刀身41和刀柄42，所述刀身41和所述刀柄42固定连接，所述刀身41上设有弧形刀刃43，所述断线刀铰接固定于所述手柄3上，且所述连臂2上固定有用于放置所述断线刀4的护套5。

本实施例中，所述断线刀4通过铰接轴铰接于所述连臂2的手柄3处，所述刀身41伸出至所述手柄3的后方一段距离，且所述刀柄42可以绕所述铰接轴旋转，当所述断线刀4使用完毕或者不需要使用时，可以旋转刀柄42，使所述断线刀4的方向与使用时相反，并装入所述连臂2上的护套内，防止所述短线刀伤到使用者。

本实用新型提供的电表检测用断线器，当电表内需要剪断的电线空间较小时，可以将断线刀4伸进去割断电线，且断线刀4与所述连臂2为铰接，当空间较大，不需要断线刀4时可以将其旋转放入护套5内，还可以将其拆除，结构简单，拆装方便。

参见图2，所示为本实用新型实施例提供的第二种电表检测用断线器的结构示意图。

由图2可知，所述电表检测用断线器包括刀头1，连臂2和手柄3，所述刀头1和所述连臂2的一端可拆卸连接，所述手柄3位于所述连臂2的另一端，所述刀头1上可拆卸连接有断线刀4，所述断线刀4包括刀身41和刀柄42，所述刀身41和所述刀柄42固定连接，所述刀身41位于所述刀头1的前方，所述刀身41上设有弧形刀刃43。

本实施例中，所述断线刀4通过螺栓固定于所述连臂2上，还可以采用铰接等其他可拆卸连接方式，所述断线刀4的刀身41位于刀头1的前方，即，当断线刀4的刀身41伸入到目的地时，所述刀头1距离目的地还有一定距离，当电表内需要剪断的电线空间较小时，可以将断线刀4伸进去割断电线，且断线刀4与所述刀头1或者连臂2为可拆卸连接，当空间较大，不需要断线刀4时可以将其拆卸，结构简单，拆装方便。

进一步，如图3所示，所述连臂2可以包括至少两节空心杆21，所述相邻两节空心杆21之间插接配合，所述相邻两节空心杆21的插接配合端，一个为穿插端，另一个为套接端，在穿插端的杆体内设有弹性伸缩的限位卡接键22，在套接端的杆体上开有穿接限位卡接键的卡接孔23。

本实施例中，所述连臂2包括三节空心杆21，顶部的第一节所述空心杆21最细，其下方的第二节和第三节所述空心杆21依次变粗，在第一节空心杆体和第二节空心杆体的下部分别设置有限位卡接键22，在第二节空心杆体和第三节空心杆体的上部侧壁上分别开设有卡接孔23，第一节空心杆体插设在第二节空心杆体内，并可在第二节空心杆体内部伸缩，拉伸第一节空心杆体至最大限度后，设置在第一节空心杆体下部的限位卡接键22卡入开设在第二节空心杆体上部侧壁上的卡接孔23内，从而将两者的位置固定；需要将第一节空心杆体缩回第二节空心杆体内部时，只需按下第一节空心杆体下部的限位卡接键22，然后将第一节空心杆体推入第二节空心杆体内即可，第二节空心杆体与第三节空心杆体的连接关系与伸缩操作同上。

本实用新型的连臂2采用拉杆天线的结构，所述空心杆21可伸缩设置，使用时只需将各节空心杆体依次拉出，每节空心杆体上的限位卡接键22卡在相邻空心杆体上的卡接孔23中，即可实现伸缩式杆体的拉伸定位，连臂2的使用长度可根据实际需要进行调节，使用非常方便；使用完毕后只需依次将较细的一节空心杆体缩回到与其相邻的较粗的一节空心杆体中即可，使得连臂2在不使用时长度缩短，方便携带和存放。

参见图4，所示为本实用新型实施例提供的另一种电表检测用断线器的结构示意图。

由图4可知，所述连臂2上固定有照明装置6，所述照明装置6的照射方向与所述刀头1的方向相同。

本实施例中，所述照明装置6可以是小型手电筒，通过夹持部件夹持于所述连臂2上，还可以是通过柔性弯折部件固定于连臂2上的照明灯等，本实施不作限制。本实施例将照明装置6固定于连臂2上，可以避免外界光线被断线器本身遮挡，实现无影照明，结构简单，使用方便，且照明装置6与连臂2为可拆卸连接，无论是断线器损坏还是照明装置6损坏，均可以单独替换，不需要整套丢弃，避免浪费。

以上所述仅是本实用新型的具体实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型原理的前提下，还可以作出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
