工具刀头更换装置的制作方法

本实用新型涉及一种工具刀头更换装置，能够通过该装置同时保持多个工具刀头，其中这些工具刀头能够在预设的备用位置与预设的安装位置之间移动。

背景技术：

螺丝刀工具通常使用到用于安装及固定工具刀头的夹头。在不同的螺栓头或螺栓头尺寸的情况下则必须更换该工具刀头或者提供额外的螺丝刀工具。这在装配作业过程中是费时且高成本的。

技术实现要素：

由此，本实用新型的目的因此在于提供一种工具刀头更换装置，通过该装置能够更快速地进行工具刀头更换。

该目的通过根据技术方案1所述的特征组合而实现。

本实用新型的技术方案1提供一种工具刀头更换装置，其特征在于，所述工具刀头更换装置具有释放单元，在所述释放单元处设置连接板装置，所述连接板装置具有用于同时保持至少两个工具刀头的至少两个容纳部，其中所述释放单元能够在锁止位置与更换位置之间移动，并且分别使至少两个所述容纳部的其中一个能够在所述释放单元位于所述更换位置时通过所述连接板装置的移动而从备用位置移动到安装位置，而相应的另一个所述容纳部则同时移动到所述备用位置。

根据本实用新型，说明一种具有释放单元的工具刀头更换装置，在该释放单元处设置了连接板装置，该连接板装置具有至少两个用于同时保持至少两个工具刀头的容纳部。该释放单元能够在锁止位置与更换位置之间移动。就此而设置为，分别使所述的至少两个容纳部其中的一个在释放单元的更换位置上通过连接板装置的移动而从备用位置移动到安装位置，而相应的另一个容纳部则同时移动到备用位置。为了将工具刀头插入工具刀头更换装置中，该工具刀头在到达轴向上的安装位置后，通过该释放单元向工具刀头更换装置中的轴向移动而收回到工作位置上，在该位置该工具刀头能够由连接到工具刀头更换装置的工具来驱动。

该工具刀头更换装置能够在其连接板装置处以及设置在连接板装置处的容纳部而优选地同时保持两个工具刀头，例如在螺丝刀工具的运作中，能够在这两个工具刀头之间简单且快速地来回切换。该连接板装置提供了在该备用位置与该安装位置之间的准确的引导，从而确保了，能够无需其他措施地将该工具刀头引入到精确的安装位置。

此外还设置为，使该释放单元预张紧到锁止位置上。释放单元通过克服预张紧力到达更换位置。优选地，该释放单元的预张紧通过弹簧而实现。在锁止位置上，该工具刀头准备好投入使用地安装就位于该工具刀头更换装置中，在更换位置上该工具刀头则以轴向从工具头更换装置推出到安装位置上并且能够移动到备用位置上。

在一种优选的实施方式中，通过多个分别通过铰接部相连的连接板来构成该连接板装置。这些独立的连接板以及分别在这些独立的连接板之间设置的铰接部实现了将连接板装置的可移动性确定在容纳部的备用位置与安装位置之间的预定的轨迹中。

工具刀头更换装置在一种实施例中具有第一容纳区段和第二容纳区段，这些区段设置在分别与该释放单元相对的一侧，其中每个容纳区段具有用于保持工具刀头的这些容纳部其中的一个容纳部。这类的结构实现了，使这些容纳部的备用位置侧向与释放单元间隔开并且分别相对地设置。

此外还有一种有利的实施方式，其中第一容纳区段和第二容纳区段通过弧形部连接起来。连接板装置能够在释放单元的更换位置上通过该弧形部移动，从而能够使这些容纳部在备用位置与安装位置之间移动。该弧形部在一种实施方式中以周向包围该释放单元并且形成了用于移动该连接板装置并因此移动具有工具刀头的容纳部的把手。

在一种扩展方案中设置为，该连接板装置的多个连接板分别相互以平行四边形的形状设置并且通过铰接部而相对于彼此移动。连接板的平行四边形形状构成了精确的能够预先设置的移动轨迹。此外，由此还实现了使连接板装置在备用位置和安装位置分别具有移动止动部。有利地，第一容纳区段和第二容纳区段都分别具有至少四个构成了平行四边形的连接板，这些连接板在自身的边缘区段处与四个铰接部连接，从而每个容纳区段能够实施反向于其他容纳区段的运动。

工具刀头更换装置另外还以一种实施方式设置，即，使该连接板装置在安装位置上能通过释放单元到锁止位置的运动锁止并且因此锁止工具刀头到工作位置上的移动。因此避免了该连接板装置在工具刀头的工作位置中的移动。

还有利的是，使这些容纳部设置在同一个移动平面上。通过该连接板装置的移动而使这些容纳部由此平行地在同一平面内移动，从而使得为了安装该工具刀头到工具刀头更换装置内部的工作位置而仅必须在一个平面上进行校准。

连接板装置另外还以一种实施方式设置，即，该连接板装置具有至少两个保持连接板，在这些保持连接板处分别设置其中一个容纳部，并且保持连接板既在备用位置上也在安装位置上在一个平面中延伸，该平面与移动平面平行。在该容纳部中保持的工具刀头因此总是平行于轴向方向延伸，该轴向平行于旋转轴而延伸。

该释放单元在一种实施方式中作为套管而构造为具有径向突出的啮合凸缘，该啮合凸缘用于便于套管的轴向移动的把手。就此，释放单元通过轴向移动而能够在锁止位置与更换位置之间移动，该轴向移动垂直于这些容纳部在备用位置与安装位置之间的移动方向。

为了更容易操作，在一种扩展方案中设置为，使至少两个容纳部分别包括用于以能够释放的方式固定该工具刀头的快速释放夹。

本实用新型的一部分同样涉及到具有前述的工具刀头更换装置的螺丝刀工具。

通过该装置能够更快速地进行工具刀头更换。

附图说明

本实用新型其他有利的扩展方案在下文中结合参照附图而对本实用新型的优选的实施例进行的描述来详细说明。其中：

图1示出了具有工具刀头更换装置的螺丝刀工具的立体视图；

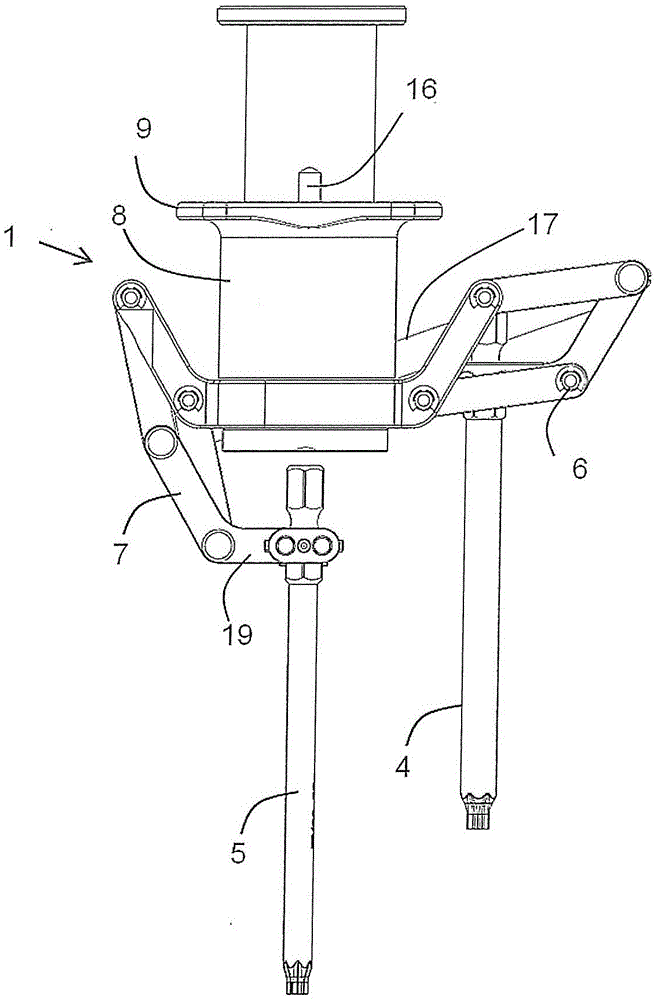

图2示出了图1中所示出的工具刀头更换装置的侧视图；

图3示出了图1中所示出的工具刀头更换装置的另一个侧视图；

图4示出了从下方角度的、图1中所示出的工具刀头更换装置的俯视图。

具体实施方式

这些附图示出了一种实施例，其中在所有角度视图中的相同的附图标记标识相同的部件。

在图1中以立体视图示出了螺丝刀工具10，该螺丝刀工具具有其上连接的工具刀头更换装置1，其中该螺丝刀工具10向安装在该工具刀头更换装置1的轴向中间处的工具刀头传递旋转运动。

图2和图3从两个相对的角度示出了图1中的工具刀头更换装置1。作为中间的、轴向中央的构件而设置适配器15，作为套管而构造的释放单元8共轴地包围该适配器。该释放单元8具有啮合凸缘9并且相对于该适配器15而言能够以轴向在锁止位置与更换位置之间移动，其中这些附图示出了更换位置，在该位置上，释放单元8在轴向上对抗弹簧预张紧力向下方挤压，以便于实现工具刀头更换。通过凹槽-弹簧连接16，相对于适配器15引导释放单元8的运动。

在释放单元8处设置连接板装置3，该连接板装置在与该释放单元8相对的两侧具有两个容纳区段20、21，这些容纳区段通过弧形部17而连接。这两个容纳区段20、21是镜像相同的并且由多个连接板7构成，这些连接板通过铰接部6而以能够移动的方式彼此连接起来。这些连接板7在每一个容纳区段20、21中形成了平行四边形并且包括各一个指向旋转轴的保持连接板19，在这些保持连接板处分别设置一个以夹紧形式而用于固定工具刀头4、5的容纳部12、14。这些工具刀头4、5就此具有以横截面来看的多边的轮廓。平行四边形的连接板7的布置既在备用位置又在安装位置上构成了用于连接板装置3的移动止动部，从而使该工具刀头5在容纳部14的安装位置上正好在该移动止动部处与适配器15的插入口沿着旋转轴对齐。

在所示出的释放单元8的更换位置上，连接板装置3能够通过弧形部17而移动，即，这些容纳部12、14能够在备用位置上与安装位置之间移动，其中在图2和3中的该工具刀头4恰好在备用位置上，该工具刀头5则位于安装位置上。在更换时，这两个容纳区段20、21移动到相应的相反位置，该位置与所示出的实施方式以镜像的形式对应。这些容纳部12、14以及工具刀头4、5就此处在一个移动平面中，正如图3中能够看出的。

通过将释放单元8相对于适配器15轴向向下挤压，而进行工具刀头的更换，从而使之前在适配器15中插入的工具刀头5向轴向下方移动到根据图2和3所示的安装位置上。随后，通过弧形部17而将连接板装置3以垂直于轴向的方向(在图3中向右)移动。这些构成平行四边形形状的连接板7通过铰接部6而相对于彼此移动，直到容纳部12与工具刀头4一起位于安装位置并且容纳部14与工具刀头5一起位于备用位置。释放单元8能够随后释放，从而该释放单元通过预张紧力轴向向上地移动到锁止位置，由此工具刀头4能插入到适配器15中到其工作位置。

图4示出了从下方角度的、图1中所示出的工具刀头更换装置的俯视图，其中容纳部12在备用位置上，容纳部14则位于安装位置上。
