一种用于储物箱的电控锁的制作方法

本实用新型涉及电控锁，特别是涉及一种用于储物箱的电控锁。

背景技术：

目前，在快递、超市、办公室等场所，电控锁得到广泛的应用，用以保护箱内物品的安全。在现有技术中，由于电控锁在开锁过程中需要较大的电磁铁或者较大的开锁电流，能耗较大；电控锁的体积较大，占用了储物柜有限的体积；电控锁有时会在柜门没有锁闭时即发出锁闭信号，造成柜门假锁的情况；电控锁的锁壳常采用塑料冲压拉伸成型工艺，锁壳内部容易积灰，不易清理；此外，现有的电控锁基本没有应急结构，在停电状态下，无法开启柜门。

技术实现要素：

为克服现有技术的不足，本实用新型的目的在于提供一种用于储物箱的电控锁，旨在通过改善电控锁的内部结构，实现一种能耗小，体积小，安装方便，且能自动识别柜门开启、关闭状态的电控锁。

为实现上述目的，本实用新型通过以下技术方案实现：

一种用于储物箱的电控锁，包括：

锁扣；

锁壳，其由盖板和底板组成；

顶杆，其呈T形，包括圆柱面，推压面和开口挡圈；

顶杆推簧，其套设在所述圆柱面上，所述顶杆与所述顶杆推簧相互配合实现所述顶杆的自动伸出；

微动开关，其包括开关压片；

电磁线圈，其通过塔簧连接吸杆；

杠杆，其由锁止长杆，锁止块，锁止块安装孔，锁止凸点组成，其中所述锁止块安装孔作为所述杠杆的支点；

锁钩，其包括锁扣挂点，锁钩安装孔，锁钩止锁点，所述锁钩通过扭簧转动安装于所述锁止块的一侧；

锁道；

其中，所述顶杆，所述顶杆推簧，所述微动开关，所述电磁线圈，所述塔簧，所述吸杆，所述杠杆，所述锁钩，所述扭簧和所述锁道均位于所述底板上。

优选的是，所述的用于储物箱的电控锁，其中，所述锁壳包括具有容纳腔的所述底板以及与所述底板相配合的所述盖板。

优选的是，所述的用于储物箱的电控锁，其中，在断电情况下，通过拨动所述锁止长杆手动开锁。

优选的是，所述的用于储物箱的电控锁，其中，所述盖板与所述底板通过错位结构配合。

本实用新型的有益效果：由于在电控锁闭锁过程中，随着柜门的关闭，顶杆被推进底板，顶杆的推压面接触微动开关的开关压片，微动开关向主控系统反馈柜门处于关闭状态，在电控锁未闭锁时，顶杆由于其套设的顶杆弹簧的回复力会自动伸出底板，不会造成假锁状态，同时，顶杆的推压面脱离开微动开关的开关压片，微动开关向主控系统反馈柜门处于开启状态；在电控锁开锁过程中，由于锁止长杆，锁止块，锁止块安装孔，锁止凸点组成了杠杆结构，这种结构可以使电磁铁体积较小、所需电流较小，用较小的电磁力产生较大的开启力；电控锁的锁壳包括具有容纳腔的底板以及与底板相配合的盖板，可以减少灰尘堆积，方便清理；此外，在停电情况下，通过拨动所述锁止长杆手动开锁。本案的用于储物柜的电控锁是一种能耗小，体积小，安装方便，且能自动识别柜门开启、关闭状态的电控锁。

附图说明

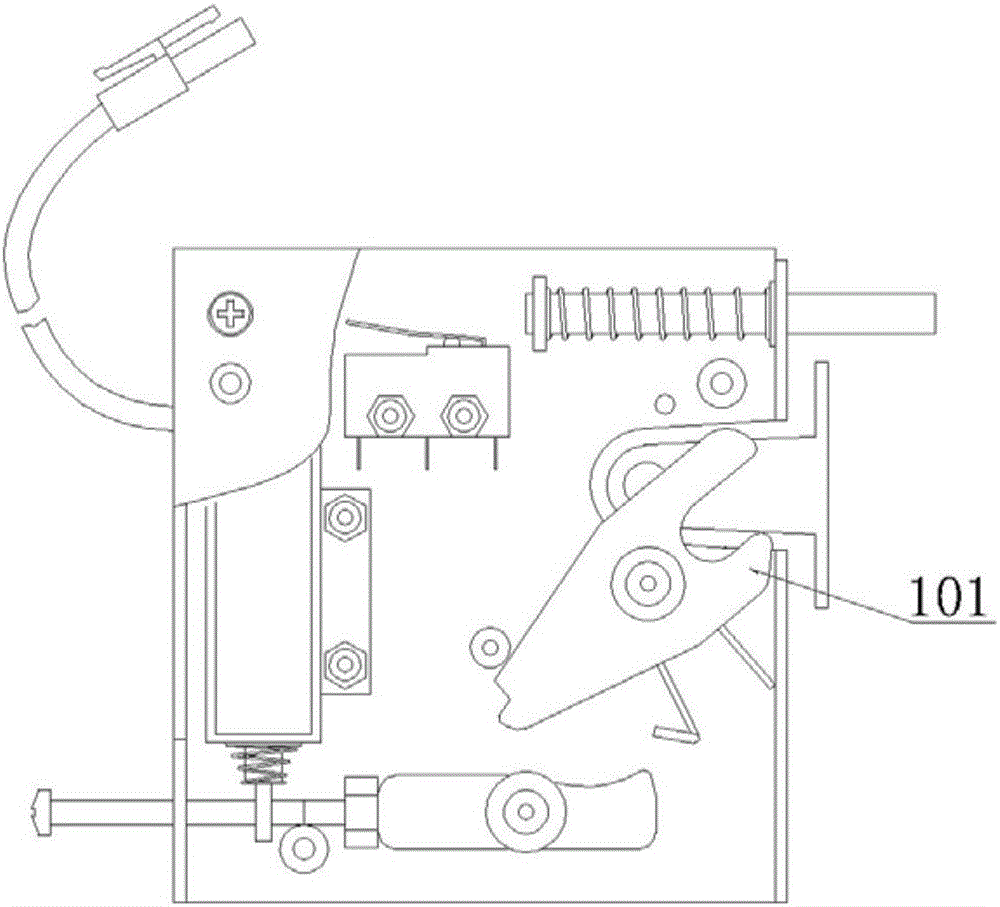

图1为本实用新型所述的用于储物柜的电控锁一实施例中的电控锁在闭锁状态的结构示意图；

图2为本实用新型所述的用于储物柜的电控锁一实施例中的电控锁在开启状态的结构示意图。

图3为本实用新型所述的用于储物柜的电控锁一实施例中的锁壳结构示意图；

图4为本实用新型所述的用于储物柜的电控锁一实施例中的顶杆结构示意图；

图5为本实用新型所述的用于储物柜的电控锁一实施例中的杠杆结构示意图；

图6为本实用新型所述的用于储物柜的电控锁一实施例中的锁钩结构示意图；

其中，1-锁扣；2-锁壳；3-顶杆；4-顶杆推簧；5-微动开关；6-电磁线圈；7-塔簧；8-吸杆；9-杠杆；10-锁钩；11-扭簧；12-锁道；21-盖板；22-底板；31-圆柱面；32-推压面；33-开口挡圈；51-开关压片；91-锁止长杆；92-锁止块；93-锁止块安装孔；94-锁止凸点；101-锁扣挂点；102-锁钩安装孔；103-锁钩止锁点。

具体实施方式

下面结合附图对本实用新型做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

一种用于用于储物柜的电控锁，请参阅附图1-2，包括：

锁扣1；

锁壳2，其由盖板21和底板22组成，其中所述盖板21请参阅附图3；

顶杆3，请参阅附图4，其呈T形，包括圆柱面31，推压面32和开口挡圈33；

顶杆推簧，其套设在所述圆柱面上，所述顶杆与所述顶杆推簧相互配合实现所述顶杆的自动伸出；

微动开关5，其包括开关压片51；

电磁线圈6，其通过塔簧7连接吸杆8；

杠杆9，请参阅附图5，其由锁止长杆91，锁止块92，锁止块安装孔93，锁止凸点94组成，其中所述锁止块安装孔93作为所述杠杆9的支点；

锁钩10，请参阅附图6，其包括锁扣挂点101，锁钩安装孔102，锁钩止 锁点103，所述锁钩10通过扭簧11转动安装于所述锁止块92的一侧；

锁道12；

其中，所述顶杆3，所述顶杆推簧4，所述微动开关5，所述电磁线圈6，所述塔簧7，所述吸杆8，所述杠杆9.所述锁钩10，所述扭簧11和所述锁道12均位于所述底板22上。

进一步的，所述的用于储物箱的电控锁，其中，在所述电控锁闭锁过程中，所述顶杆3被闭合的柜门压进所述底板22内，所述开关压片61经所述推压面32触碰后，所述微动开关6向所述主控系统反馈所述电控锁处于锁闭状态；所述电控锁开锁时，所述顶杆3借助所述顶杆推簧5的回复力自动伸出所述底板22，且辅助推动柜门，所述开关压片61脱离所述推压面32后，所述微动开关6向所述主控系统反馈所述电控锁处于开启状态。

进一步的，所述的用于储物箱的电控锁，其中，在所述电控锁闭锁过程中，所述锁扣1沿所述锁道12进入所述底板22中，所述锁扣1推动所述锁钩10旋转，令所述锁钩止锁点103与所述锁止凸点94相锁止；在所述电控锁开锁过程中，所述电磁线圈6通电，所述吸杆8受磁力作用移动，对所述锁止长杆91产生向上的作用力，所述锁止块92由于杠杆效应向下移动，从而离开所述锁钩10，解除对所述锁钩10的阻挡，进而所述锁钩10能够滑出所述锁道12。

更进一步的，所述的用于储物箱的电控锁，其中，所述锁壳2包括具有容纳腔的所述底板22以及与所述底板22相配合的所述盖板21。

更进一步的，所述的用于储物箱的电控锁，其中，在断电情况下，通过拨动所述锁止长杆91手动开锁。

更进一步的，所述的用于储物箱的电控锁，其中，所述盖板21与所述底板22通过错位结构配合，加工简单，上下盖结合强度提高，且在所述电控锁内积灰时，可以打开所述盖板21进行清理，方便快速。

下面简单介绍本实用新型一实施例中的用于储物柜的电控锁的工作流程。

柜门闭合时，所述顶杆3被柜门压进所述底板22内，所述推压面32触碰所述开关压片61，所述微动开关6向所述主控系统反馈所述电控锁处于锁 闭状态，在所述电控锁闭锁过程中，所述锁扣1沿所述锁道12进入所述底板22中，所述锁扣1推动所述锁钩10旋转，令所述锁钩止锁点103与所述锁止凸点94相锁止。

开锁时，所述顶杆3借助所述顶杆推簧5的回复力自动伸出所述底板22，且辅助推动柜门，所述开关压片61脱离所述推压面32后，所述微动开关6向所述主控系统反馈所述电控锁处于开启状态，在所述电控锁开锁过程中，所述电磁线圈6通电，所述吸杆8受磁力作用移动，对所述锁止长杆91产生向上的作用力，所述锁止块92由于杠杆效应向下移动，从而离开所述锁钩10，解除对所述锁钩10的阻挡，进而所述锁钩10能够滑出所述锁道12。

尽管本实用新型的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用，它完全可以被适用于各种适合本实用新型的领域，对于熟悉本领域的人员而言，可容易地实现另外的修改，因此在不背离权利要求及等同范围所限定的一般概念下，本实用新型并不限于特定的细节和这里示出与描述的图例。
