继电保护作业便携式作业箱的制作方法

本实用新型涉及一种电力作业箱，尤其涉及一种继电保护作业便携式作业箱。

背景技术：

目前供电局继电保护班在作业时一般必带三大件：工具箱、线箱和表计，而很多班组这三大件基本上都是分开存放，在日常工作使用过程中存在携带不方便、装车易遗漏、物品易丢易损坏等问题，因此有必要对其进行改进。

技术实现要素：

本实用新型的目的在于针对现有技术中的上述缺陷，提供一种将手工器具、表计、试验线等用具拼为一体，简洁方便，提高工作效率的继电保护作业便携式作业箱。

为实现上述实用新型目的，本实用新型采用了如下技术方案：一种继电保护作业便携式作业箱，包括中空的箱体以及设置在该箱体内的第一隔层、第二隔层和第三隔层；所述第一隔层设置有若干个用于放置常用手工具的第一层凹槽；所述第二隔层设置有若干个用于放置常用表计及表计接线的第二层凹槽；所述第三隔层设置有若干个用于放置常用试验线及线夹的第三层凹槽。

此外，本实用新型还提供如下附属技术方案：

所述若干个第一层凹槽包括：老虎钳槽、开口扳手槽、绝缘胶带槽、斜口钳槽、剥线钳槽、以及若干个螺丝刀槽。

所述若干个第二层凹槽包括：绝缘摇表槽、万用表槽、相位表槽、绝缘摇表接线槽、万用表接线槽、以及相位表接线槽。

所述若干个第三层凹槽包括：试验电流线盘槽、试验电压线盘槽、试验接点馈线盘槽、以及若干个线夹槽。

所述第一隔层、第二隔层和第三隔层的制作材料均为海绵。

相比于现有技术，本实用新型的优势在于：揭示了一种继电保护作业便携式作业箱，该作业箱的内部具有三层结构，第一层放置常用手工具，第二层放置常用表计，第三层放置常用试验线，成功地将手工器具、表计、试验线等用具拼为一体，简洁方便，而且还体现了功能分区明了，实用性强，小巧携带方便等优势，大大提高了工作效率。

附图说明

图1是本实用新型的继电保护作业便携式作业箱的立体图。

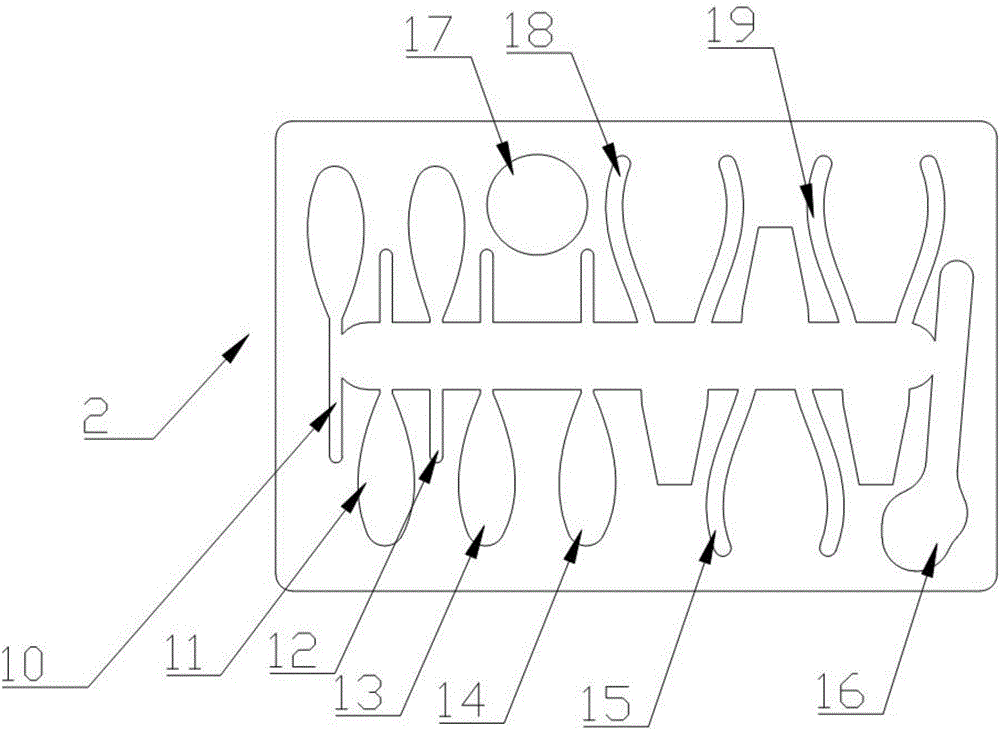

图2是第一隔层的俯视图。

图3是第二隔层的俯视图。

图4是第三隔层的俯视图。

具体实施方式

以下结合较佳实施例及其附图对本实用新型技术方案作进一步非限制性的详细说明。

本实施例的继电保护作业便携式作业箱包括：箱体1、以及设置在箱体1内的第一隔层2，第二隔层3和第三隔层4，该三个隔层均由海绵体制作而成，并且每一个隔层都设置有若干个凹槽，相应的作业工具放置在凹槽内。

参照图1，箱体1呈方形，其具有箱盖10和箱底11，箱盖10与箱底11通过两个合页相互可活动连接，通过两个搭扣相互固定连接，箱底11的至少一个侧面设置有至少一个用于提拿的手柄12。箱底11呈中空状，第一隔层2，第二隔层3和第三隔层4设置在箱底11内。

参照图2，第一隔层2呈方形，其上设置有若干个用于放置常用手工具的第一层凹槽。在本实施例中，第一层凹槽包括有老虎钳槽15、开口扳手槽16、绝缘胶带槽17、斜口钳槽18、剥线钳槽19、以及五个螺丝刀槽，其中，老虎钳槽15用于放置老虎钳，其槽形与常用的老虎钳的形状相类似；开口扳手槽16用于放置开口扳手，其槽形与常用的开口扳手的形状相类似；绝缘胶带槽17用于放置绝缘胶带，其槽形与常用的绝缘胶带的形状相类似，即圆形或圆形；斜口钳槽18用于放置斜口钳，其槽形与常用的斜口钳的形状相类似；剥线钳槽19用于放置剥线钳，其槽形与常用的剥线钳的形状相类似；五个螺丝刀槽分别为图中所示的螺丝刀槽10、螺丝刀槽11、螺丝刀槽12、螺丝刀槽13和螺丝刀槽14均可用于放置螺丝刀，其槽形与常用的螺丝刀的形状相类似，为适应不同型号的螺丝刀，该五个螺丝刀槽的尺寸可有适应性的增减。

参照图3，第二隔层3呈方形，其上设置有若干个用于放置常用表计的第二层凹槽。本实施例中，第二层凹槽包括有绝缘摇表槽20、万用表槽21、相位表槽22、绝缘摇表接线槽23、万用表接线槽24、以及相位表接线槽25，该五个凹槽分别用于放置绝缘摇表、万用表、相位表、绝缘摇表接线、万用表接线、以及相位表接线。由于常用的绝缘摇表、万用表和相位表的形状均大致呈方形，因此绝缘摇表槽20、万用表槽21和相位表槽22的槽形均呈方形，绝缘摇表接线槽23、万用表接线槽24和相位表接线槽25的槽形也都为方形，但是尺寸略小。

参照图4，第三隔层4呈方形，其上设置有若干个用于常用试验线的第三层凹槽。本实施例中，第三层凹槽包括有试验电流线盘槽26、试验电压线盘槽27、试验接点馈线盘槽28、以及三个线夹槽，其中，试验电流线盘槽26、试验电压线盘槽27和试验接点馈线盘槽28分别用于放置试验电流线盘、试验电压线盘和试验接点馈线盘，该三个槽的形状均呈圆形；三个线夹槽分别为图中的线夹槽29、线夹槽30和线夹槽31，分别用于放置上述线盘的线夹，形状均呈方形。

综上所述，本实用新型的继电保护作业便携式作业箱内部具有三层结构，功能分区明了，第一层放置常用手工具，第二层放置常用表计，第三层放置常用试验线，每个物品都有自己的专属位置，使用后按模放置，既整洁美观又不易丢失，实用性强，缩短了装车、收拾现场、清理物品是否遗漏的时间，大大提高了工作效率，为日常维护和故障抢修赢得了宝贵的时间，同时还具有携带方便的优点。

需要指出的是，上述较佳实施例仅为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。
