一种设备检修工具的制作方法

本实用新型涉及一种工具，更具体的说是涉及一种设备检修工具。

背景技术：

在电网检修过的过程中，往往会用到很多工具。这些工具难以携带，特别是在高空作用过程中，难以将所有工具都带到高空中，及时带到高空中也没有足够的空间来放置这些工具，这样就带了了一些列的问题。最后降低了工作效率。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种方便携带和拿取工具的设备检修工具。

为实现上述目的，本实用新型提供了如下技术方案：一种设备检修工具，包括用于放置工具的工具箱以及用于放置工具箱的转动支架，所述转动支架包括连接杆、内筒、外筒，所述内筒设置在外筒内部，所述外筒上设置有第一安装沿，所述第一安装沿上设置有第一安装孔，所述内筒上设置有第二安装沿，所述第二安装沿上设置有第二安装孔，所述第一安装孔上铰接有转动块，所述转动块上设置有第三安装孔，所述连接杆上设置有铰接于第一安装孔的第一插杆以及插入第三安装孔的第二插杆，所述工具箱设置在转动块上。

作为本实用新型的进一步改进：所述转动块上设置有安装板，所述工具箱放置在安装板上，所述安装板上设置有滑槽，所述工具箱上设置有与滑槽配合的滑块。

作为本实用新型的进一步改进：所述第一安装沿上设置有若干插片，所述转动块上设置有供插片插入的插槽，所述第一安装孔设置在插片上，所述插槽内设 置有与第一安装孔导通的第四安装孔。

作为本实用新型的进一步改进：所述转动块上设置有安装槽，所述安装板上设置有插入安装槽内的安装块。

作为本实用新型的进一步改进：所述安装块上设置有空槽，所述安装槽上设置有封板，所述封板上设置有安装通孔，所述空槽内部设置有与空槽、安装通孔对准的螺纹孔。

本实用新型的优点在于：内筒和外筒的相对转动，这样就能够实现安装板的伸缩。在内筒和外筒发生相对转动时，由于连接杆两端的第一插杆和第二插杆分别插入到第一安装孔和第三安装孔中，相当于将连接杆一端铰接在第一安装环和转动块上，这样在内筒和外筒发生相对转动时能够将使得连接杆的倾斜角度发生变化这样，由于活动块也是铰接在第一安装沿和第二安装沿上的，这样就使得转动块的倾斜角度也发生变化，这样就能够使得活动块形成的半径就会发生变化，通过控制内筒和外筒的相对转动就可以实现对于转动块角度形成控制，从而控制转动块的开合，又由于转动块上设置有工具箱，这样就可以控制工具箱升降。这样，将整个工具盒升起，来取出工具盒内的工具。通过可以通过转动整个转动支架来控制需要在哪个工具盒中拿取工具。

附图说明

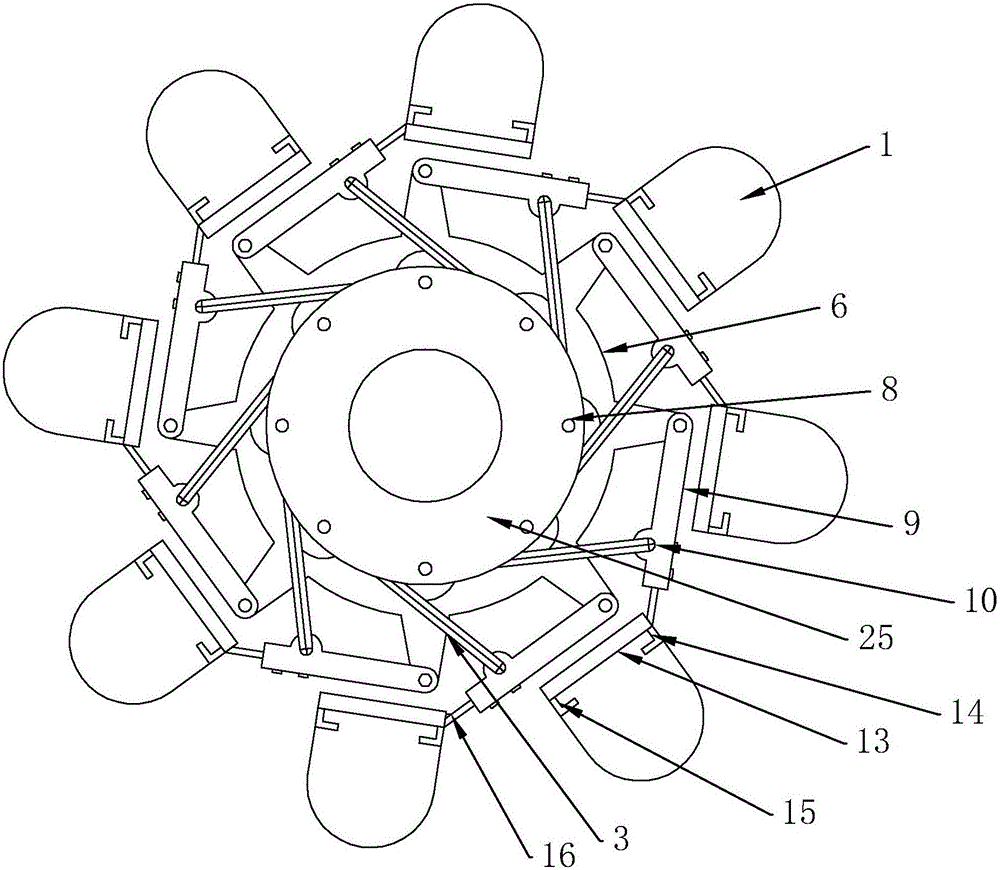

图1为本实施例的整体结构图；

图2为本实施例的收拢状态转动支架主视图；

图3为本实施例的打开状态转动支架主视图；

图4为本实施例的收拢转台旋转架爆炸结构图；

图5为本实施例的安装板与工具箱配合结构图；

图6为本实施例的转动块结构图。

附图标记：

1、工具箱；2、转动支架；3、连接杆；4、内筒；5、外筒；6、第一安装沿；7、第一安装孔；8、第二安装孔；9、转动块；10、第三安装孔；11、第一插杆；12、第二插杆；13、安装板；14、滑槽；15、滑块；16、插片；17、插槽；18、第四安装孔；19、安装槽；20、安装块；21、空槽；22、封板；23、安装通孔；24、螺纹孔；25、第二安装沿。

具体实施方式

下面将结合附图所给出的实施例对本实用新型做进一步的详述。

参照图1至6所示，本实施例的一种设备检修工具，包括用于放置工具的工具箱1以及用于放置工具箱1的转动支架2，所述转动支架2包括连接杆3、内筒4、外筒5，所述内筒4设置在外筒5内部，所述外筒5上设置有第一安装沿6，所述第一安装沿6上设置有第一安装孔7，所述内筒4上设置有第二安装沿25，所述第二安装沿25上设置有第二安装孔8，所述第一安装孔7上铰接有转动块9，所述转动块9上设置有第三安装孔10，所述连接杆3上设置有铰接于第一安装孔7的第一插杆11以及插入第三安装孔10的第二插杆12，所述工具箱1设置在转动块9上。

内筒4和外筒5的相对转动，这样就能够实现安装板13的伸缩。在内筒4和外筒5发生相对转动时，由于连接杆3两端的第一插杆11和第二插杆12分别插入到第一安装孔7和第三安装孔10中，相当于将连接杆3一端铰接在第一安装环和转动块9上，这样在内筒4和外筒5发生相对转动时能够将使得连接杆3的倾斜角度发生变化这样，由于活动块也是铰接在第一安装沿6和第二安装沿25上的，这样就使得转动块9的倾斜角度也发生变化，这样就能够使得活动块形成的半径就会发生变化，通过控制内筒4和外筒5的相对转动就可以实现对于转动块9角度形成控制，从而控制转动块9的开合，又由于转动块9上设置有工具箱1，这样就可以控制工具箱1升降。这样，将整个工具盒升起，来取出工具盒内的工具。通过可 以通过转动整个转动支架2来控制需要在哪个工具盒中拿取工具。

所述转动块9上设置有安装板13，所述工具箱1放置在安装板13上，所述安装板13上设置有滑槽14，所述工具箱上设置有与滑槽14配合的滑块15。

通过安装板13的设置，能够起到一个固定安装工具盒的作用，同时通过滑轨的设置，滑轨能够使得在安装工具箱1时更加方便，直接将工具箱1上的滑块15滑入到滑轨中即可实现整个安装。

所述第一安装沿6上设置有若干插片16，所述转动块9上设置有供插片16插入的插槽17，所述第一安装孔7设置在插片16上，所述插槽17内设置有与第一安装孔7导通的第四安装孔18。

在使用过程中，通过在第一安装沿6上设置有插片16，将插片16插入到位于转动块9上的插槽17中，将第一安装孔7和第二安装孔8对准，只需要再在上面插入到普通的铰接轴，就可以将活动块铰接在第一安装沿6上。同时，通过插片16插入的结构，插片16被夹持在插槽17中，这样的结构也更加稳定，不易发生偏移。

所述转动块9上设置有安装槽19，所述安装板13上设置有插入安装槽19内的安装块20。

通过在使用过程中直接将安装块20插入到安装槽19中，皆可以实现固定板的安装。

所述安装块20上设置有空槽21，所述安装槽19上设置有封板22，所述封板22上设置有安装通孔23，所述空槽21内部设置有与空槽21、安装通孔23对准的螺纹孔24。

在安装板13固定过程中，通过封板22将空槽21盖住，直接在安装通孔23中拧入螺栓，就可以实现安装过程，螺栓穿过安装通孔23和空槽21拧入到螺纹孔 24中，就可以实现整个安装板13的固定。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
