一种防撬计量锁的制作方法

本实用新型属于电力安全领域，具体涉及到一种防撬计量锁。

背景技术：

随着供电网络的不断发展，电力公司设备盗窃案逐渐增加，由于现有计量锁主要依靠传统机械锁具进行保护，则开锁的机械钥匙防复制能力差，容易被破解，容易造成设备损坏和偷电漏电现象。还要很多电力部门针对计量装置采用突出式防撬锁盒，该种锁盒在做破坏实验时候达不到防撬功能，满足不了供电部门的要求。如果使用计量箱防撬时，当计量箱的锁具发生故障时候，需要破坏计量箱箱体才能实现开锁，不仅导致整个计量箱报废，增加了开锁难度和维修成本。

技术实现要素：

本实用新型目的提供了一种防撬计量锁，解决上述问题的不足，操作简单，而且大大提高了箱体的美观性。

本实用新型是通过以下方式实现的一种防撬计量锁，包括锁盒、锁杆、限位块，锁杆设置在锁盒内中部靠左处，锁杆安装在限位块上，限位块固定在锁盒内，所述的锁盒上设有滑槽和锁孔，所述的锁杆通过塑质螺钉安装在滑槽中，通过移动塑质螺钉可以带动锁杆进行左右移动，位于锁杆右侧的锁盒内固定着围板，与锁杆相对的一侧围板上设有通孔，所述的通孔与锁杆相配合，在围板的上方固定着固定板，锁机构安装于锁孔内；所述的锁机构由磁码锁、锁板、导向板组成，磁码锁上固定着导向板，位于磁码锁的输出端固定着锁板，导向板是为了让锁板竖直放入锁孔中，并且起到了固定磁码锁的作用。所述的固定板上设有长方形孔，长方形孔与锁板相配合。

本实用新型的有益效果为结构设计合理，降低了造价成本，采用了锁芯与锁盒分离方式开启或锁紧计量箱。提高原有锁型的防撬能力，并采用嵌入式安装方式，同时用于户外计量箱时也起到了防雨功能，改变了原有锁盒户内户外两种型号的缺陷。该锁盒也改进了原有计量锁开启容易卡死等现象，便于维修及更换。

附图说明

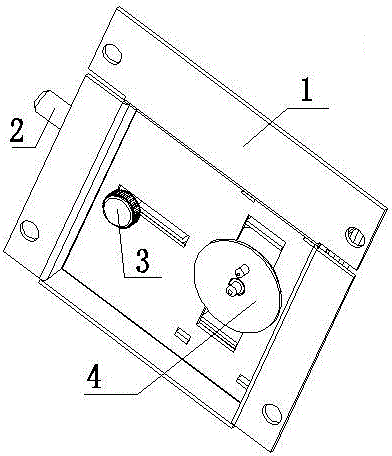

图1为锁盒开启状态立体图；

图2为锁盒锁紧状态立体图；

图3为立体示意图；

如图1至图3所述，锁盒（1），锁杆（2），塑质螺钉（3），磁码锁（4），锁板（5），固定板（6），围板（7），限位块（8），导向板（9）。

具体实施方式

一种防撬计量锁，包括锁盒（1）、锁杆（2）、限位块（8），锁杆（2）设置在锁盒（1）内中部靠左处，锁杆（2）安装在限位块（8）上，限位块（8）固定在锁盒（1）内，所述的锁盒（1）上设有滑槽和锁孔，所述的锁杆（2）通过塑质螺钉（3）安装在滑槽中，通过移动塑质螺钉（3）可以带动锁杆（2）进行左右移动，位于锁杆（2）右侧的锁盒（1）内固定着围板（7），与锁杆（2）相对的一侧围板（7）上设有通孔，所述的通孔与锁杆（2）相配合，在围板（7）的上方固定着固定板（6），锁机构安装于锁孔内；所述的锁机构由磁码锁（4）、锁板（5）、导向板（9）组成，磁码锁（4）上固定着导向板（9），位于磁码锁（4）的输出端固定着锁板（5），导向板（9）是为了让锁板（5）竖直放入锁孔中，并且起到了固定磁码锁（4）的作用。所述的固定板（6）上设有长方形孔，长方形孔与锁板（5）相配合。操作使用步骤：将锁盒（1）固定在计量门上，通过塑质螺钉（3）将锁杆（2）向左移动，将锁机构插入锁盒（1）的锁孔内和固定板（6）中并将锁板（5）旋转90º即为锁紧状态。解锁则与锁紧操作相反。
