一种文物库房门或金库门用的轻便灵活重型铰链的制作方法

文档序号:12105488阅读:449来源:国知局
一种文物库房门或金库门用的轻便灵活重型铰链的制作方法与工艺

本实用新型涉及门领域技术,尤其是指一种文物库房门或金库门用的轻便灵活重型铰链。



背景技术:

文物库房门和金库门分别是博物馆库房和金库房中不可缺少的一部分,是文物和重要物品的守护神。文物库房门和金库门根据防暴力破坏时间和耐火极限的不同共分为四个等级,分别为C、B、A和M级(3、2、1和M级)。C级(3级)为最高级,依次递减。

文物库房门和金库门在安装时,需要采用铰链将门体与门框连接,门体重量较重,但由于目前所使用铰链的结构设计较为不合理,使得门体的打开和关闭较为费力,不灵活方便。因此有必要对目前的铰链结构进行改进。



技术实现要素:

有鉴于此,本实用新型针对现有技术存在之缺失,其主要目的是提供一种文物库房门或金库门用的轻便灵活重型铰链,其能有效解决现有之铰链结构设计不合理导致门体打开和关闭费力的问题。

为实现上述目的,本实用新型采用如下之技术方案:

一种文物库房门或金库门用的轻便灵活重型铰链,包括上支撑件、下支撑件、上转轴、下转轴、上转动件以及下转动件;该上支撑件和下支撑件均固定于门框上并上下排布,上支撑件包括有一体成型连接的上支撑座和上固定座,下支撑件包括有一体成型连接的下支撑座和下固定座;该上转轴固定于上支撑座上,该下转轴可转动地安装于下支撑座上,下支撑座与下转轴之间夹设有第一圆锥轴承,下转轴与上转轴同轴设置;该上转动件可转动地套设于上转轴外,上转动件的下端与上转轴之间夹设有第二圆锥轴承,上转动件的上端与上转轴之间夹设有组合轴承;该下转动件套设于下转轴外并与下转轴固定连接。

优选的,所述上支撑件和下支撑件均呈倒L型。

优选的,所述上固定座上设置有多个第一固定孔,该下固定座上设置有多个第二固定孔。

优选的,所述组合轴承为推力轴承和压力轴承的组合,压力轴承叠设于推力轴承的上方。

优选的,所述上转轴的上端安装有限位螺母,该限位螺母与组合轴承之间夹设有垫片。

本实用新型与现有技术相比具有明显的优点和有益效果,具体而言,由上述技术方案可知:

本实用新型由上支撑件、下支撑件、上转轴、下转轴、上转动件和下转动件组成,并配合设置各种轴承,结构设计合理,使得转动件相对支撑件转动灵活,并可承受较重的门体,使门体的打开和关闭更加轻便。

为更清楚地阐述本实用新型的结构特征和功效,下面结合附图与具体实施例来对本实用新型进行详细说明:

附图说明

图1是本实用新型之较佳实施例的主视图;

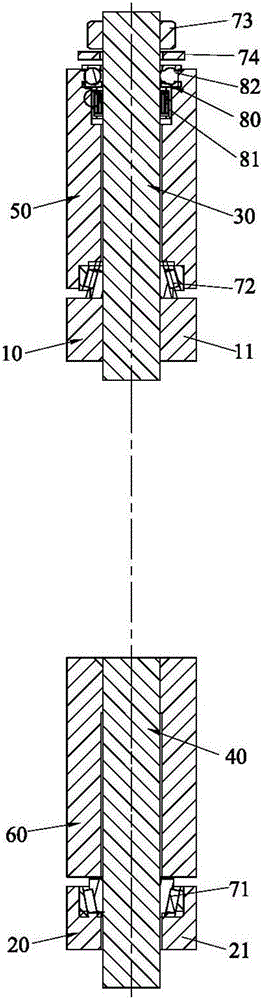

图2是图1中A-A方向的截面图;

图3是本实用新型之较佳实施例的安装状态侧视图。

附图标识说明:

10、上支撑件 11、上支撑座

12、上固定座 101、第一固定孔

20、下支撑件 21、下支撑座

22、下固定座 201、第二固定孔

30、上转轴 40、下转轴

50、上转动件 60、下转动件

71、第一圆锥轴承 72、第二圆锥轴承

73、限位螺母 74、垫片

80、组合轴承 81、推力轴承

82、压力轴承 90、门体

具体实施方式

请参照图1至图3所示,其显示出了本实用新型之较佳实施例的具体结构,包括上支撑件10、下支撑件20、上转轴30、下转轴40、上转动件50以及下转动件60。

该上支撑件10和下支撑件20均固定于门框(图中未示)上并上下排布,上支撑件10包括有一体成型连接的上支撑座11和上固定座12,下支撑件20包括有一体成型连接的下支撑座21和下固定座22;在本实施例中,所述上支撑件10和下支撑件20均呈倒L型。所述上固定座12上设置有多个第一固定孔101,该下固定座22上设置有多个第二固定孔201,该多个第一固定孔101和多个第二固定孔201均用于与门框固定安装连接。

该上转轴30固定于上支撑座11上,该下转轴40可转动地安装于下支撑座21上,下支撑座21与下转轴40之间夹设有第一圆锥轴承71,下转轴40与上转轴30同轴设置。

该上转动件50可转动地套设于上转轴30外,上转动件50的下端与上转轴30之间夹设有第二圆锥轴承72,上转动件50的上端与上转轴30之间夹设有组合轴承80;该下转动件60套设于下转轴40外并与下转轴40固定连接。在本实施例中,所述组合轴承80为推力轴承81和压力轴承82的组合,压力轴承82叠设于推力轴承81的上方。并且,所述上转轴30的上端安装有限位螺母73,该限位螺母73与组合轴承80之间夹设有垫片74。

使用时,将上支撑件10的上固定座12和下支撑件20的下固定座22均与门框固定连接,然后,将上转动件50和下转动件60均与门体90固定连接即可。

本实用新型的设计重点是:本实用新型由上支撑件、下支撑件、上转轴、下转轴、上转动件和下转动件组成,并配合设置各种轴承,结构设计合理,使得转动件相对支撑件转动灵活,并可承受较重的门体,使门体的打开和关闭更加轻便。

以上结合具体实施例描述了本实用新型的技术原理。这些描述只是为了解释本实用新型的原理,而不能以任何方式解释为对本实用新型保护范围的限制。基于此处的解释,本领域的技术人员不需要付出创造性的劳动即可联想到本实用新型的其它具体实施方式,这些方式都将落入本实用新型的保护范围之内。
