一种清理方便的剃毛刀头及剃须刀的制作方法

本发明涉及美容器具领域，具体涉及一种清理方便的剃毛刀头及剃须刀。

背景技术：

随着经济的不断发展及社会的不断进步，提供了丰富的物质消费品，为提高人们的生活水平及追求个性化的生活创造良好的条件，从而加速了物质消费品的需求量，而剃须刀就是诸多物质消费品中的一种。

而旋转式电动剃须刀最主要的问题是如何去清理切削后的毛发，现有的大多都是采用掀盖式的方式对内部进行清理，但是毛发大多堆积在里面不容易清理，因此需要一种较好的清理方式。

技术实现要素：

为了克服以上的技术不足，本发明提供一种清理方便的剃毛刀头及剃须刀。

本发明提供一种清理方便的剃毛刀头，其包括与剃须刀本体驱动连接的驱动组件，所述驱动组件上设有可开启的刀头组件，所述刀头组件与驱动组件之间设有可脱离的软性套，所述软性套包裹设置在所述驱动组件内部并形成容纳胡须残渣的容腔，所述软性套上设有至少一个穿孔，所述驱动组件的驱动轴穿过所述穿孔与刀头组件联动配合。

所述软性套周侧与驱动组件的竖壁相贴合。

所述软性套的穿孔周向向下凹陷并与所述驱动组件的表面接触。

所述刀头组件包括至少两个剃须刀组，所述软性套中心形成弹性支撑柱，所述剃须刀组的内侧搭靠在所述弹性支撑柱上。

所述弹性支撑柱沿纵向方向间隔设有若干凸节。

所述软性套以弹性支撑柱为中心周向设有与剃须刀组数量相对应的槽状结构。

槽状结构与对应的刀头组件的剃须刀组之间形成独立的容置腔。

所述槽状结构、弹性支撑柱以及软性套一体成型。

所述刀头组件包括固定支架以及至少两个与固定支架卡接配合的剃须刀组，所述剃须刀组与固定支架构成一个整体。

一种采用上述清理方便的剃毛刀头的剃须刀，其包括剃须刀本体，所述剃须刀本体上联动设置上述的清理方便的剃须刀头。

本发明的有益效果：在刀头组件与驱动组件之间设置软性套，在剃须时产生的碎须会掉落在该软性套内，而后在清理时，可以直接打开刀头组件，将软性套取出进行清理即可，清洗方便。

附图说明

图1是本发明的结构示意图。

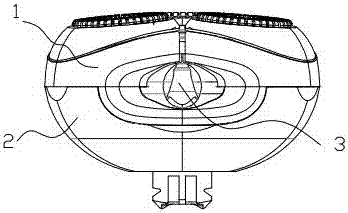

图2是本发明的主视图。

图3是刀头组件的结构示意图。

图4是剃须刀组的配合剖面视图。

图5是驱动组件的结构示意图。

图6是浮动支撑架的结构示意图。

图7是弹性支撑柱与剃须刀组配合位置的放大示意图。

图8是软性套的结构示意图。

图9是图8中a处的放大示意图。

图10是软性套的主视图。

图11是弹簧夹的结构示意图。

图12是剃须刀的结构示意图。

具体实施方式

下面结合附图对本发明实施例作进一步说明：

如图所示，本发明提供一种清理方便的剃毛刀头，其包括与剃须刀本体驱动连接的驱动组件2，所述驱动组件2上设有可开启的刀头组件1，所述刀头组件1可以整体脱离的安装在驱动组件上，或一端铰接的方式安装在该驱动组件上，还可以采用剃须刀组可开启的方式固定设置在刀头组件上，通过开启剃须刀组的方式打开，所述软性套包裹设置在所述驱动组件内部并形成容纳胡须残渣的容腔，剃须产生的胡渣会掉再改软性套内，从而不会对驱动组件造成污染，清洗较为方便。

所述软性套周侧与驱动组件的竖壁相贴合，所述软性套上设有至少一个穿孔，所述驱动组件的驱动轴穿过所述穿孔与刀头组件联动配合，所述软性套的穿孔周向向下凹陷并与所述驱动组件的表面接触，即保证软性套与驱动组件之间的密封性能。

所述刀头组件包括至少两个剃须刀组，所述软性套中心形成弹性支撑柱，所述剃须刀组的内侧搭靠在所述弹性支撑柱上。

所述刀头组件包括至少两个剃须刀组和固定支架11，两个剃须刀组对称设置在固定支架11上，也可以采用3个剃须刀组，3个剃须刀组三等分设置，或多个呈环状分布。

所述刀头组件与所述驱动组件之间设有软性套3，所述软性套中心形成弹性支撑柱，该软性套3为硅胶套，直接设置在驱动组件的中心支架上，并将驱动组件与所述刀头组件隔离，而在该软性套的中心向上突起形成具有一定弹性的弹性支撑柱，该弹性支撑柱支撑着剃须刀组的内侧，使其具有一定的浮动性能，使其能够对搭靠在该弹性支撑柱上的刀架浮动，更好的贴合面部，同时其隔离了驱动组件与刀头组件，可以作为毛发容置的部位，在清洗时，只需将该软性套取出即可进行清洗，效率高，清洁更彻底，同时采用该结构可以使得刀头组件整体内部中空设置，相比以往的结构，该剃须刀组不会被干涉，浮动效果更好。

而且该软性套直接与驱动组件的竖壁贴合，即在刀组件与驱动组件之间形成一个容纳切削产生的碎须的空间，而后即可整体进行清理。

所述剃须刀组与所述驱动组件之间设有弹性支撑柱31，该弹性支撑柱可以采用硅胶或其他弹性材料制成，且保证其一定的抗弯强度，具有一定的轴向压缩的功能。

所述剃须刀组的内侧搭靠在所述弹性支撑柱31上，所述刀头组件包括固定支架11以及至少两个与固定支架11卡接配合的剃须刀组，所述剃须刀组与固定支架11构成一个整体。所述剃须刀组包括刀架12、刀网14、刀头13以及浮动支撑架16，所述刀架12铰接设置在固定支架11上，且刀架12一端搭靠在所述弹性支撑柱31上，而刀网、刀头、浮动支撑架依次设置在该刀架内，且通过浮动支撑架与固定支架卡接配合，实现固定，并保证剃须刀组与固定支架构成一个整体。

在所述浮动支撑架16两侧形成倒扣161，而在固定支架11内侧对应设有卡槽，所述倒扣卡设在卡槽内，从而利用浮动支撑架将刀网、刀头以及刀架固定在固定支架上，而且采用卡接的方式可以保证整个到刀头组件在脱离驱动组件后还是一个整体，不会出现零件的丢失导致剃须刀头出现故障。

所述弹性支撑柱沿纵向方向间隔设有若干凸节311，在弹性支撑柱的周向沿纵向方向设置若干凸节311，且该凸节成一定的间隔等距分布，能够更好的起到支撑的作用，同时提高其抗震能力，使得浮动的效果更好，且还能延长其使用寿命。

所述软性套以弹性支撑柱为中心周向设有与剃须刀组数量相对应的槽状结构32，即各自形成独立的凹槽，且该凹槽位于剃须刀组的下方，用于堆积修剪形成毛发。

而对应的槽状结构与对应的刀头组件的剃须刀组之间形成独立的容置腔，利用槽状结构与刀头组件内的剃须刀组之间形成独立的密封的容置腔，可以将固定支架设置成中空的结构，既可以增加剃须刀的美感，同时其形成的独立的密封的容置腔能够保证毛发不会到处晃动，使得到处都是毛发渣的现象出现，确保整个刀头内部的清洁，而且在清理时更加的方便。

所述槽状结构以内高外低的方式设置，为了保证容置腔的密封性，其采用内高外低的方式设置，使得其内部能够更好的与剃须刀组接触，形成完全密封，而所述弹性支撑柱则设置在槽状结构之间，即独立设置在外侧，可以保证弹性支撑柱不会被毛发污染，而且其直接设置在外侧，能够更好的支撑剃须刀组。

所述槽状结构32、弹性支撑柱31以及软性套3一体成型，采用一体成型的设计，加工较为方便。

所述软性套可脱离设置在所述驱动组件与刀头组件之间，即可以在将刀头组件开启之后，通过拿出软性套进行毛发清洗，方便快捷，可一体式清洗。

刀头组件与驱动组件采用卡接的方式进行固定，即在所述刀头组件的固定支架下端形成三个卡扣15，而在驱动组件上设有对应的三个插入槽21，即卡扣与插入槽构成卡接配合，而现有的驱动组件内部设有弹簧夹22，所述弹簧夹包括环状的固定部221，以及对应向上形成三个弹簧夹扣，所述弹簧夹扣222即向外形成弹性倒扣，该弹簧夹扣置于该插入槽内，所述弹性倒扣与所述卡扣构成卡接配合，且具有一定的弹性，可以更好的进行拆装。

一种采用上述清理方便的剃须刀头的剃须刀，其包括剃须刀本体，所述剃须刀本体上联动设置上述的清理方便的剃毛刀头，即清理方便的剃毛刀头的底部设置传动轴，该传动轴与剃须刀本体内的电机联动配合。

实施例不应视为对本发明的限制，任何基于本发明的精神所作的改进，都应在本发明的保护范围之内。
