一种电力维修用电表箱临时放置架的制作方法

本实用新型属于电力维修设备技术领域，涉及电表箱，尤其是一种电力维修用电表箱临时放置架。

背景技术：

电力是以电能作为动力的能源，电力的发明和应用掀起了第二次工业化高潮，从此科技改变了人们的生活，即使是当今的互联网时代我们仍然对电力有着持续增长的需求，因为我们发明了电脑、家电等更多使用电力的产品，不可否认新技术的不断出现使得电力成为人们的必需品，在用电时，若电力系统出现问题，需要及时对电力进行维修，以保证电力的正常使用。

在家庭电力维护以及维修时，经常需要对电表箱进行临时迁移，如在农村房屋翻盖和修缮时，需要将挂在墙上的电表箱进行临时迁移，迁移后维修人员一般是将电表箱放置在地上或绑在附近树上，这样非常的不安全且电表箱容易损坏，没有很好的保证电力的正常使用。

技术实现要素：

本实用新型的目的在于克服现有技术的不足之处，提供一种电力维修用电表箱临时放置架，解决了在进行电力维修时没有对电表箱进行很好放置以及保护的问题。

本实用新型解决技术问题所采用的技术方案是：

一种电力维修用电表箱临时放置架，包括承重板、支撑腿和放置框，所述放置框的数量为两个，所述支撑腿的数量为四个，所述承重板顶部的两侧均开设有滑槽，所述放置框的底部两侧均固定连接有滑块，并且滑块的底部与滑槽的内部滑动连接，所述承重板的底部固定连接有与支撑腿相适配的连接件，所述连接件的数量为四个，所述连接件的一侧通过连接块固定连接有第一螺丝套，并且第一螺丝套的内部螺纹连接有第一固定螺丝，所述第一固定螺丝的一端依次贯穿连接件和支撑腿并延伸至连接件的一侧，所述连接件的另一侧通过连接块固定连接有与第一固定螺丝相配合使用的第二螺丝套，所述支撑腿的底端固定连接有吸盘。

优选的，所述承重板的底部且位于四个支撑腿之间通过活动件活动连接有伸缩套杆，并且伸缩套杆的底端固定连接有固定锥杆。

优选的，所述放置框的内壁固定连接有承重条框，所述承重板顶部且位于两个放置框之间开设有放线口。

优选的，所述放置框的一侧固定连接有插杆盒。

优选的，所述承重板的顶部且位于放置框的背面固定连接有第三螺丝套，所述第三螺丝套的数量为六个，所述放置框的背面固定连接有与第三螺丝套相适配的套环，所述第三螺丝套的内部螺纹连接有与套环相配合使用的第二固定螺丝。

本实用新型的优点和积极效果是：

(1)、该电力维修用电表箱临时放置架，通过放置框的数量为两个，支撑腿的数量为四个，承重板顶部的两侧均开设有滑槽，放置框的底部两侧均固定连接有滑块，并且滑块的底部与滑槽的内部滑动连接，承重板的底部且位于四个支撑腿之间通过活动件活动连接有伸缩套杆，并且伸缩套杆的底端固定连接有固定锥杆，在进行电力维护或抢修时，能对规格不同的对电表箱进行放置，同时对放置架进行了一定程度上的固定，从而保证了电力的正常使用。

(2)、该电力维修用电表箱临时放置架，通过连接件的数量为四个，连接件的一侧通过连接块固定连接有第一螺丝套，并且第一螺丝套的内部螺纹连接有第一固定螺丝，第一固定螺丝的一端依次贯穿连接件和支撑腿并延伸至连接件的一侧，连接件的另一侧通过连接块固定连接有与第一固定螺丝相配合使用的第二螺丝套，支撑腿的底端固定连接有吸盘，在放置架使用完毕后，可以对支撑腿进行拆卸，很大程度上减小了放置架的占用空间，从而方便携带。

附图说明

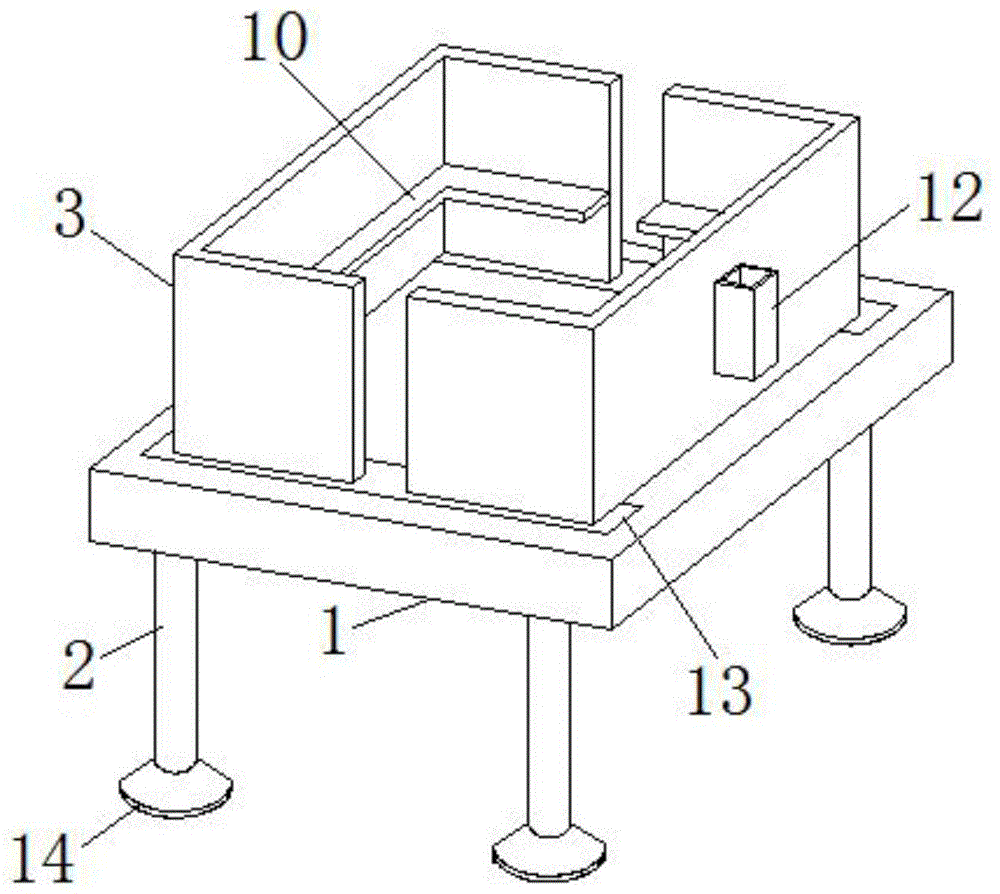

图1为本实用新型结构示意图；

图2为本实用新型承重板和支撑腿结构的示意图；

图3为本实用新型图2中a处的局部放大图；

图4为本实用新型伸缩套杆和固定锥杆结构的示意图；

图5为本实用新型连接件结构的示意图；

图6为本实用新型放置框和承重条框结构的俯视图；

图7为本实用新型承重板和放线口结构的俯视图；

图8为本实用新型滑槽和滑块结构的示意图；

图9为本实用新型第三螺丝套和套环结构的侧视图；

图10为本实用新型承重板和第三螺丝套结构的俯视图。

图中：1-承重板、2-支撑腿、3-放置框、4-连接件、5-第一螺丝套、6-第一固定螺丝、7-第二螺丝套、8-伸缩套杆、9-固定锥杆、10-承重条框、11-放线口、12-插杆盒、13-滑槽、14-吸盘、15-滑块、16-第三螺丝套、17-套环、18-第二固定螺丝。

具体实施方式

下面结合附图并通过具体实施例对本实用新型作进一步详述，以下实施例只是描述性的，不是限定性的，不能以此限定本实用新型的保护范围。

一种电力维修用电表箱临时放置架，包括承重板1、支撑腿2和放置框3，放置框3的数量为两个，支撑腿2的数量为四个，承重板1顶部的两侧均开设有滑槽13，放置框3的底部两侧均固定连接有滑块15，并且滑块15的底部与滑槽13的内部滑动连接，承重板1的底部固定连接有与支撑腿2相适配的连接件4，连接件4的数量为四个，连接件4的一侧通过连接块固定连接有第一螺丝套5，并且第一螺丝套5的内部螺纹连接有第一固定螺丝6，第一固定螺丝6的一端依次贯穿连接件4和支撑腿2并延伸至连接件4的一侧，连接件4的另一侧通过连接块固定连接有与第一固定螺丝6相配合使用的第二螺丝套7，支撑腿2的底端固定连接有吸盘14，吸盘14为橡胶材质，承重板1的底部且位于四个支撑腿2之间通过活动件活动连接有伸缩套杆8，并且伸缩套杆8的底端固定连接有固定锥杆9，放置框3的内壁固定连接有承重条框10，承重板1顶部且位于两个放置框3之间开设有放线口11，放置框3的一侧固定连接有插杆盒12，承重板1的顶部且位于放置框3的背面固定连接有第三螺丝套16，第三螺丝套16的数量为六个，放置框3的背面固定连接有与第三螺丝套16相适配的套环17，套环17为圆形，第三螺丝套16的内部螺纹连接有与套环17相配合使用的第二固定螺丝18。

使用时，若需要对电表箱进行临时放置，操作人员可以将支撑腿2插入连接件4内，此时可以通过第一固定螺丝6和第二螺丝套7的相互配合对支撑腿2进行固定，操作人员可以将放置架放置在合适位置，此时操作人员可以根据电表箱的大小，来滑动两个放置框3，待放置框3滑动到合适位置后，操作人员可以通过第三螺丝套16、套环17和第二固定螺丝18的相互配合来对放置框3进行固定，待放置框3固定好之后可以将电表箱放置在放置框3内部，从而承重条框10对电表箱进行支撑，若放置架放置在渣土上，操作人员可以通过锤子将固定锥杆9锤入渣土地内，从而对放置架进行一定程度上的固定，若放置架在非渣土地上，可以通过吸盘14将放置架吸住或通过吸盘14增加摩擦力，在使用放置架时，操作人员可以将警示牌的连接杆插入插杆盒12内。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
