一种片状酥油切油机构的制作方法

[0001]
本实用新型涉及酥油生产领域，具体涉及一种片状酥油切油机构。


背景技术：

[0002]
酥油是似黄油的一种乳制品，是从牛奶、羊奶中提炼出的脂肪，是藏区人民喜爱的食品之一。目前生产的酥油大多是桶装酥油，使用时直接从桶中取出一块即可，但是这样的桶装酥油使用较为不便，且反复打开桶盖取酥油的过程中，极有可能污染酥油，进而影响酥油食用卫生。为此，需要生产一种片状酥油，可以根据使用量进行取用。片状酥油成型后经输送带到包装机上，在包装机上需要对片状酥油进行切段后包装成袋。为此，需要设计一种切油机构，以实现对片状酥油的高效切段操作。


技术实现要素：

[0003]
本实用新型目的在于：针对在包装机上需要对片状酥油进行切段的问题，提供一种片状酥油切油机构，该切油机构能够实现在包装机上对片状酥油进行高效在线切段操作，以便进行后续片状酥油包装。
[0004]
为了实现上述目的，本实用新型采用的技术方案为：
[0005]
一种片状酥油切油机构，包括设于输送带上方的机架，所述机架上设有水平的横板，所述横板沿输送带宽度方向布置，所述横板的两端设有伸缩件，所述伸缩件沿垂直于横板的方向布置，所述横板下方设有与输送带垂直的切刀板，所述切刀板与两个所述伸缩件下部相连，所述伸缩件带动所述切刀板上下运动。
[0006]
本实用新型通过在输送带上方设置机架，机架上设有水平的横板，且横板沿输送带宽度方向布置，横板的两端设有伸缩件，且伸缩件沿垂直于横板的方向布置，横板下方设有与输送带垂直的切刀板，且切刀板与两个伸缩件的下部相连；当片状酥油随输送带行走至机架下方时，通过两个伸缩件进行同步伸缩带动切刀板上下运动，从而实现对片状酥油进行高效切段操作，以便进行后续片状酥油包装工作。
[0007]
作为本实用新型的优选方案，所述机架上还设有安装板和横移装置，所述横移装置包括设于安装板上的丝杆螺母机构和导向机构，所述丝杆螺母机构带动横板沿输送带长度方向运动，所述导向机构用于对横板移动进行导向。通过设于安装板上的丝杆螺母机构和导向机构，该丝杆螺母机构用于带动横板沿输送带长度方向运动，该导向机构用于对横板移动进行导向，整个横移装置可以实现切刀板沿输送带长度方向平移，当切刀板平移到位，然后通过两个伸缩件同步伸缩带动切刀板平稳地上下运动对片状酥油进行切段。
[0008]
作为本实用新型的优选方案，所述丝杆螺母机构包括丝杆、螺母和电机，所述丝杆设于安装板上，所述电机驱动丝杆转动，所述螺母套设于丝杆上且与横板相连。如此，可以实现带动横板沿输送带长度方向运动。
[0009]
作为本实用新型的优选方案，所述导向机构包括设于安装板上的一对导轨和设于横板下方的一对滑块，所述滑块与所述导轨相配合。如此，可实现对横板移动进行导向作
用。
[0010]
作为本实用新型的优选方案，所述伸缩件为气缸。采用气缸带动切刀板上下运动，可以直接利用车间压缩空气驱动气缸动作，使用方便。
[0011]
作为本实用新型的优选方案，所述机架上还设有封板，所述封板上开设有导向槽，所述气缸的活塞杆与所述导向槽相配合。如此，可在横板平移时对气缸的活塞杆进行辅助导向，避免横板平移时气缸活塞杆晃动。
[0012]
作为本实用新型的优选方案，所述切刀板内部设有空腔，所述空腔内注入有温水。通过向切刀板内部注入温水，可对切刀板起到加热作用，在切刀与酥油接触时对酥油局部加热降低酥油粘性，进而避免在对酥油切断时粘刀。
[0013]
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
[0014]
本实用新型通过在输送带上方设置机架，机架上设有水平的横板，且横板沿输送带宽度方向布置，横板的两端设有伸缩件，且伸缩件沿垂直于横板的方向布置，横板下方设有与输送带垂直的切刀板，且切刀板与两个伸缩件的下部相连；当片状酥油随输送带行走至机架下方时，通过两个伸缩件进行同步伸缩带动切刀板上下运动，从而实现对片状酥油进行高效切段操作，以便进行后续片状酥油包装工作。
附图说明
[0015]

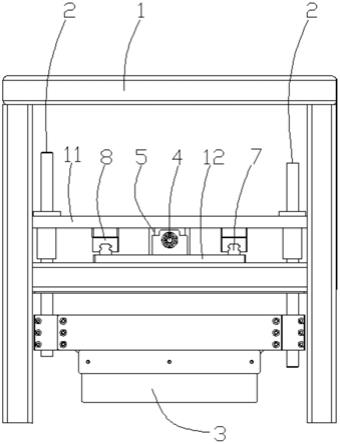

图1为本实用新型中的片状酥油切油机构主视图。
[0016]
图2为本实用新型中的片状酥油切油机构俯视图。
[0017]
图3为本实用新型中的片状酥油切油机构左视图。
[0018]
图4为本实用新型中的片状酥油切油机构安装状态立体图。
[0019]
图中标记：1-机架，11-横板，12-安装板，13-封板，131-导向槽，2-伸缩件，3-切刀板，4-丝杆，5-螺母，6-电机，7-导轨，8-滑块，9-输送带。
具体实施方式
[0020]
下面结合附图，对本实用新型作详细的说明。
[0021]
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。
[0022]
实施例
[0023]
本实施例提供一种片状酥油切油机构；
[0024]
如图1-图4所示，本实施例中的片状酥油切油机构，包括设于输送带9上方的机架1，所述机架1采用方管焊接成框架结构，所述机架1横跨在输送带9上方且机架1四角底部与输送带两侧安装架固定，以确保输送带9可以在机架1下方正常运行，所述机架1上设有水平的横板11，所述横板11沿输送带9宽度方向布置，所述横板11的两端设有伸缩件2，所述伸缩件2沿垂直于横板11的方向布置，所述横板11下方设有与输送带9垂直的切刀板3，所述切刀板3与两个所述伸缩件2下部通过螺栓相连，所述伸缩件2带动所述切刀板3进行上下运动，以实现片状酥油切断。
[0025]
本实用新型通过在输送带上方设置机架，机架上设有水平的横板，且横板沿输送
带宽度方向布置，横板的两端设有伸缩件，且伸缩件沿垂直于横板的方向布置，横板下方设有与输送带垂直的切刀板，且切刀板与两个伸缩件的下部相连；当片状酥油随输送带行走至机架下方时，通过两个伸缩件进行同步伸缩带动切刀板上下运动，从而实现对片状酥油进行高效切段操作，以便进行后续片状酥油包装工作。
[0026]
本实施例中，所述机架1上还设有安装板12和横移装置，所述横移装置包括设于安装板12上的丝杆螺母机构和导向机构，所述丝杆螺母机构带动横板11沿输送带9长度方向运动，所述导向机构用于对横板11移动进行导向。通过设于安装板上的丝杆螺母机构和导向机构，该丝杆螺母机构用于带动横板沿输送带长度方向运动，该导向机构用于对横板移动进行导向，整个横移装置可以实现切刀板沿输送带长度方向平移，当切刀板平移到位，然后通过两个伸缩件同步伸缩带动切刀板上下运动对片状酥油进行切段。
[0027]
本实施例中，所述丝杆螺母机构包括丝杆4、螺母5和电机6，所述丝杆4设于安装板12上，所述电机6驱动丝杆4转动，所述螺母5套设于丝杆4上且与横板11相连。如此，可以实现带动横板沿输送带长度方向运动。
[0028]
本实施例中，所述导向机构包括设于安装板12上的一对导轨7和设于横板11下方的一对滑块8，所述滑块8与所述导轨7相配合。如此，可实现对横板移动进行导向作用。具体的，一对导轨分别位于丝杆两侧，而一对滑块对应导轨进行设置。
[0029]
本实施例中，所述伸缩件2为气缸。采用气缸带动切刀板上下运动，可以直接利用车间压缩空气，使用方便。
[0030]
本实施例中，所述机架1上还设有封板13，所述封板13上开设有导向槽131，所述气缸的活塞杆与所述导向槽131相配合。气缸的活塞杆向下穿过导向槽，在横板平移时，气缸的活塞杆在导向槽内滑动，如此，可在横板平移时对气缸的活塞杆进行辅助导向。
[0031]
本实施例中，所述切刀板3内部设有空腔，所述空腔内注入有温水，具体地，在切刀板3上设有与内部空腔连通的进水口和出水口，其中，进水口与供应热水的装置相连，而出水口与接水容器相连。通过向切刀板内部注入温水，可对切刀板起到加热作用，进而避免在对酥油切断时粘刀。
[0032]
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的原理之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
