用于平开窗的限位装置和平开窗的制作方法

1.本实用新型涉及窗领域，特别涉及一种用于平开窗的限位装置和平开窗。


背景技术：

2.常用的平开窗通过安装限位器，以限制窗开启的角度，根据使用者的不同需求，使窗在相应位置锁定。然而，现有的限位器是通过调整调节螺钉进行锁定，因此需要借助螺丝刀进行调整，其容易受到使用空间的影响，调整不便，无法在使用者所需位置处进行锁定。


技术实现要素：

3.本实用新型的目的在于解决窗不便被锁定在使用者所需位置的问题。本实用新型提供了一种用于平开窗的限位装置，能够便捷地将窗锁定在使用者所需位置。
4.为解决上述技术问题，本实用新型的实施方式公开了一种用于平开窗的限位装置，包括：限位滑槽，与平开窗的窗扇固定，且沿窗扇底边的方向延伸；固定座，与平开窗的窗框固定；滑动组件，能够在限位滑槽内沿窗扇底边的方向滑动；连接杆，连接杆的一端与固定座固定，连接杆的另一端与滑动组件固定；手持部，与滑动组件固定，且能够相对限位滑槽转动，其中，当手持部与窗扇底边的方向平行时，滑动组件能够在限位滑槽内任意滑动，平开窗处于解锁状态；当手持部被转动至与窗扇底边的方向垂直时，滑动组件不能在限位滑槽内任意滑动，平开窗处于锁定状态。
5.采用上述技术方案，使用者只需转动手持部，即可将窗扇限定在所需位置，操作简便；同时由于手持部是设置于窗扇上，因此不易受使用空间的限制。
6.根据本实用新型的另一具体实施方式，滑动组件上设有第一凸部，当手持部与窗扇底边的方向平行时，滑动组件的第一凸部与限位滑槽的内槽壁不抵接，滑动组件能够在限位滑槽内任意滑动；当手持部被转动至与窗扇底边的方向垂直时，滑动组件的第一凸部与限位滑槽的内槽壁相抵接，滑动组件不能在限位滑槽内任意滑动。
7.根据本实用新型的另一具体实施方式，滑动组件包括：滑动块、转动轴和弹性件，滑动块能够在限位滑槽内沿窗扇底边的方向滑动，滑动块上设有与转动轴相适配的第一凹槽和与弹性件相适配的第二凹槽，转动轴设置于第一凹槽内，且与手持部固定并能够相对第一凹槽转动，弹性件设置于第二凹槽内，且弹性件上设有第一凸部，沿窗扇底边的方向，限位滑槽的内槽壁上间隔设有第二凸部，当手持部与窗扇底边的方向平行时，弹性件的第一凸部与限位滑槽的第二凸部不抵接，滑动块能够在限位滑槽内任意滑动，平开窗处于解锁状态；当手持部被转动至与窗扇底边的方向垂直时，弹性件的第一凸部与限位滑槽的第二凸部相抵接，滑动块不能在限位滑槽内任意滑动，平开窗处于锁定状态。
8.根据本实用新型的另一具体实施方式，弹性件包括两个条簧，沿垂直于窗扇底边的方向，两个条簧对称设置于转动轴的两侧，且每个条簧上设有第一凸部，当手持部被转动至与窗扇底边的方向垂直时，条簧在转动轴的作用力下，条簧的第一凸部朝靠近限位滑槽的方向运动，以使条簧的第一凸部与限位滑槽的第二凸部相抵接。
9.根据本实用新型的另一具体实施方式，沿转动轴的周向方向，转动轴上分别相对设置有两个凸面和两个平面，当手持部与窗扇底边的方向平行时，转动轴的两个平面与窗扇底边的方向平行，两个条簧对称设置于转动轴的两个平面的两侧，两个凸面对第一凸部无作用力，条簧的第一凸部与限位滑槽的第二凸部不抵接；当手持部被转动至与窗扇底边的方向垂直时，转动轴的两个平面与窗扇底边的方向垂直，两个条簧对称设置于转动轴的两个凸面的两侧，两个凸面对第一凸部产生朝靠近限位滑槽的方向的作用力，以使条簧的第一凸部与限位滑槽的第二凸部相抵接。
10.根据本实用新型的另一具体实施方式，转动轴沿轴向方向设有帽盖和轴体，轴体上分别相对设置有两个凸面和两个平面，沿轴向方向，条簧位于帽盖与滑动块之间。
11.根据本实用新型的另一具体实施方式，沿轴向方向，轴体上相对设置有呈台阶状缩小的两个侧面，靠近帽盖的台阶上设有两个凸面，与凸面相邻的侧面为平面。
12.根据本实用新型的另一具体实施方式，沿轴向方向，台阶数量为三个，平面延伸至位于中间的台阶。
13.根据本实用新型的另一具体实施方式，还包括两个限位块，设置于限位滑槽内，且分别与限位滑槽的两端固定。
14.本实用新型还公开了一种平开窗，包括：窗框；窗扇；上述任一具体实施方式的用于平开窗的限位装置。
附图说明

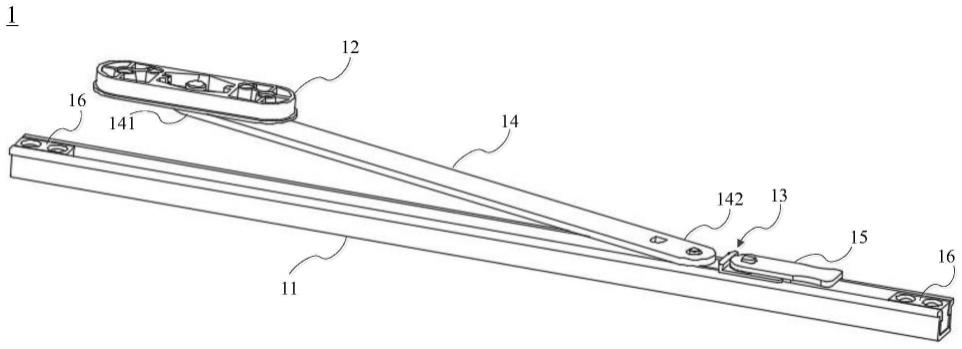

15.图1示出本实用新型实施例用于平开窗的限位装置的示意图；
16.图2示出本实用新型实施例用于平开窗的限位装置的爆炸图；
17.图3示出本实用新型实施例用于平开窗的限位装置处于解锁状态的局部示意图；
18.图4示出本实用新型实施例用于平开窗的限位装置处于锁定状态的局部示意图；
19.图5示出本实用新型实施例滑动块与转动轴、弹性件装配后的示意图；
20.图6示出本实用新型实施例滑动块与弹性件装配后的示意图；
21.图7示出本实用新型实施例滑动块与转动轴装配后的示意图；
22.图8示出本实用新型实施例限位装置安装于平开窗的示意图一；
23.图9示出本实用新型实施例限位装置安装于平开窗的示意图二。
具体实施方式
24.以下由特定的具体实施例说明本实用新型的实施方式，本领域技术人员可由本说明书所揭示的内容轻易地了解本实用新型的其他优点及功效。虽然本实用新型的描述将结合较佳实施例一起介绍，但这并不代表此实用新型的特征仅限于该实施方式。恰恰相反，结合实施方式作实用新型介绍的目的是为了覆盖基于本实用新型的权利要求而有可能延伸出的其它选择或改造。为了提供对本实用新型的深度了解，以下描述中将包含许多具体的细节。本实用新型也可以不使用这些细节实施。此外，为了避免混乱或模糊本实用新型的重点，有些具体细节将在描述中被省略。需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。
25.应注意的是，在本说明书中，相似的标号和字母在下面的附图中表示类似项，因
此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
26.在本实施例的描述中，需要说明的是，术语“上”、“下”、“内”、“底”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
27.术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
28.在本实施例的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实施例中的具体含义。
29.为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的实施方式作进一步地详细描述。
30.参考图1，并结合图8和图9，本技术提供一种用于平开窗的限位装置1，包括：限位滑槽11，与平开窗的窗扇200固定(例如可以固定于窗扇200底边的五金槽内)，且沿窗扇200底边的方向(如图3和图4所示的x方向)延伸；固定座12，与平开窗的窗框300固定(例如可以固定于窗框300铣削出的凹槽内)；滑动组件13，能够在限位滑槽11内沿窗扇200底边的方向(如图3和图4所示的x方向)滑动；连接杆14，连接杆14的一端141与固定座12固定，连接杆14的另一端142与滑动组件13固定；手持部15，与滑动组件13固定，且能够相对限位滑槽11转动(例如转动90度)。
31.需要说明的是，“窗扇200”可以理解为能够相对墙体转动的部分，“窗框300”可以理解为与墙体固定的部分。
32.当手持部15与窗扇200底边的方向平行时，滑动组件13能够在限位滑槽11内任意滑动，平开窗处于解锁状态；当手持部15被转动至与窗扇200底边的方向垂直时，滑动组件13不能在限位滑槽11内任意滑动，平开窗处于锁定状态。需要说明的是，“解锁状态”可以被理解为，平开窗的开合角度不受限制，平开窗可以被开合至任意所需位置；“锁定状态”可以被理解为，平开窗的开合角度受到限制，不能被开合至任意所需位置。
33.换言之，当平开窗处于解锁状态，使用者可以任意转动窗扇200，窗扇200通过连接杆14带动滑动组件13在限位滑槽11内任意滑动，以使窗扇200可以开合至所需角度。之后，使用者可以通过将手持部15转动至与窗扇200底边的方向垂直的位置(例如顺时针旋转90度)，此时滑动组件13不能在限位滑槽11内任意滑动，从而限制窗扇200的开合角度。
34.本实用新型提供的限位装置1，使用者只需转动手持部15，即可将窗扇200限定在所需位置，操作简便；同时由于手持部15是设置于窗扇200上，因此不易受使用空间的限制。特别是针对较小角度的情况，例如窗扇200相对于窗框300开合至小于10度的位置。若将手持部15设置于窗框300上，在窗扇200相对于窗框300开合至小于10度的位置时，窗扇200的一部分位于窗框300的上方，操作者需将手伸进窗扇200与窗框300之间的间隙后才可转动手持部15，操作不便。
35.在一些可能的实施例中，参考图3和图4，滑动组件13上设有第一凸部1331。当手持部15与窗扇200底边的方向(如图3和图4所示的x方向)平行时，滑动组件13的第一凸部1331与限位滑槽11的内槽壁不抵接，滑动组件13能够在限位滑槽11内任意滑动，平开窗处于解锁状态；当手持部15被转动至与窗扇200底边的方向(如图3和图4所示的x方向)垂直时，滑动组件13的第一凸部1331与限位滑槽11的内槽壁相抵接，滑动组件13不能在限位滑槽11内任意滑动，平开窗处于锁定状态。
36.在一些可能的实施例中，参考图2，并结合图5至图7，滑动组件13包括：滑动块131、转动轴132和弹性件133。滑动块131能够在限位滑槽11内沿窗扇200底边的方向(如图3和图4所示的x方向)滑动，滑动块131上设有与转动轴132相适配的第二凹槽1312和与弹性件133相适配的第一凹槽1311。在本技术中，对滑动块131的具体形状不做限定，只要滑动块131上能够安装转动轴132和弹性件133，并能够在限位滑槽11内滑动即可。转动轴132设置于第二凹槽1312内，且与手持部15固定并能够相对第二凹槽1312转动。弹性件133设置于第一凹槽1311内，且弹性件133上设有第一凸部1331。
37.在一些可能的实施例中，参考图3和图4，沿窗扇200底边的方向(如图3和图4所示的x方向)，限位滑槽11的内槽壁上间隔设有第二凸部111，以增大与第一凸部1331的接触面积，从而提高锁定的牢固性。在本实施例中，限位滑槽11的内槽壁上等间隔设置第二凸部111。在其它实施例中，限位滑槽11的内槽壁上也可以不等间隔设置第二凸部111，例如第二凸部111可以是从疏到密分布，也可以是从密到疏分布，还可以是疏密相间，在此不做限定，可以根据窗的应用场景、使用者的习惯或需求设置第二凸部111。
38.当手持部15与窗扇200底边的方向(如图3和图4所示的x方向)平行时，弹性件133的第一凸部1331与限位滑槽11的第二凸部111不抵接，滑动块131能够在限位滑槽11内任意滑动，平开窗处于解锁状态；当手持部15被转动至与窗扇200底边的方向(如图3和图4所示的x方向)垂直时，弹性件133的第一凸部1331与限位滑槽11的第二凸部111相抵接，滑动块131不能在限位滑槽11内任意滑动，平开窗处于锁定状态。
39.在一些可能的实施例中，参考图3和图4，弹性件133包括两个条簧，沿垂直于窗扇200底边的方向(如图3和图4中所示的y方向)，两个条簧对称设置于转动轴132的两侧，且每个条簧上设有第一凸部1331，当手持部15被转动至与窗扇200底边的方向(如图3和图4所示的x方向)垂直时，条簧在转动轴132的作用力下，条簧的第一凸部1331朝靠近限位滑槽11的方向运动(两个条簧的第一凸部1331相背运动)，以使条簧的第一凸部1331与限位滑槽11的第二凸部111相抵接。
40.在一些可能的实施例中，参考图3和图4，沿转动轴132的周向方向(图中未示出)，转动轴132上分别相对设置有两个凸面1323和两个平面1324。在本实施例中，沿转动轴132的周向方向(图中未示出)，转动轴132间隔90度交替设有平面1324和凸面1323。当手持部15与窗扇200底边的方向(如图3和图4所示的x方向)平行时，转动轴132的两个平面1324与窗扇200底边的方向(如图3和图4所示的x方向)平行，两个条簧对称设置于转动轴132的两个平面1324的两侧，两个凸面1323对第一凸部1331无作用力，条簧处于初始状态，条簧的第一凸部1331与限位滑槽11的第二凸部111不抵接，平开窗处于解锁状态；当手持部15被转动至与窗扇200底边的方向(如图3和图4所示的x方向)垂直时，转动轴132的两个平面1324与窗扇200底边的方向垂直，两个条簧对称设置于转动轴132的两个凸面1323的两侧，两个凸面
1323对第一凸部1331产生朝靠近限位滑槽11的方向的作用力，条簧的第一凸部1331朝靠近限位滑槽11的方向运动(两个条簧的第一凸部1331相背运动)，条簧的两端朝远离限位滑槽11的方向运动(两个条簧的两端相向运动)，以使条簧的第一凸部1331与限位滑槽11的第二凸部111相抵接，平开窗处于锁定状态。
41.在一些可能的实施例中，参考图2并结合图3、图4和图7，转动轴132沿轴向方向(如图2中所示的z方向)设有帽盖1321和轴体1322，轴体1322上分别相对设置有两个凸面1323和两个平面1324。沿轴向方向(如图2中所示的z方向)，条簧位于帽盖1321与滑动块131之间，以使条簧在轴向方向(如图2中所示的z方向)上被限位。
42.在一些可能的实施例中，参考图2并结合图3、图4和图7，沿轴向方向(如图2中所示的z方向)，轴体1322上相对设置有呈台阶状缩小的两个侧面，靠近帽盖1321的台阶上设有两个凸面1323，与凸面1323相邻的侧面为平面1324。
43.在一些可能的实施例中，参考图2并结合图3、图4，沿轴向方向(如图2中所示的z方向)，台阶数量为三个，平面1324延伸至位于中间的台阶。换言之，平面1324从靠近帽盖1321的第一个台阶延伸至靠近帽盖1321的第二个台阶。
44.在一些可能的实施例中，参考图1和图2，限位装置1还包括两个限位块16，设置于限位滑槽11内，且分别与限位滑槽11的两端固定，以限制窗扇200能够打开的最大角度。
45.本技术还提供一种平开窗，包括：窗框300；窗扇200；以及上述任一实施例中的用于平开窗的限位装置1。
46.虽然通过参照本实用新型的某些优选实施方式，已经对本实用新型进行了图示和描述，但本领域的普通技术人员应该明白，以上内容是结合具体的实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。本领域技术人员可以在形式上和细节上对其作各种改变，包括做出若干简单推演或替换，而不偏离本实用新型的精神和范围。
