一种用于橡胶加工的橡胶切割装置的制作方法

本技术涉及切割装置，具体是一种用于橡胶加工的橡胶切割装置。

背景技术：

1、橡胶是指具有可逆形变的高弹性聚合物材料，在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状，橡胶制品广泛应用于工业或生活各方面，在对橡胶进行加工的过程中，需要对橡胶进行切割。

2、但是，目前在对橡胶条切割成小块状的橡胶块时，橡胶块会因自身的特性发生弹出的情况，尤其是像天然橡胶这类弹性大的胶种切割弹出的力度非常大，在弹出后会造成橡胶块的散乱，需要人工对切割出的橡胶块进行收集，增大了操作者的工作量，为了方便对切割出的橡胶块进行收集，因此提供了一种用于橡胶加工的橡胶切割装置。

技术实现思路

1、本实用新型的目的在于：为了解决切割出的橡胶块容易弹出，造成橡胶块散乱，不方便进行收集的问题，提供一种用于橡胶加工的橡胶切割装置。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于橡胶加工的橡胶切割装置，包括底座，所述底座的顶端固定连接有安装架，所述底座和所述安装架通过螺栓固定连接，所述安装架的顶端安装有电动推杆，所述电动推杆的输出端连接有活动座，所述活动座的底端安装有切割刀，所述底座和所述安装架之间设置有收集机构，所述收集机构包括挡板和收集箱，所述挡板固定连接于所述底座的一侧，所述挡板和所述底座通过螺栓固定连接，所述收集箱设置于所述底座的一侧，并位于所述挡板的下方，所述安装架的外壁转动连接有转动板，所述安装架的外壁位于所述转动板的上方转动连接有转动块，所述转动块的一端通过第一转轴与所述安装架相连接，所述第一转轴的一端位于所述安装架的内部固定连接有第一直齿轮，所述转动板的一端通过第二转轴与所述安装架相连接，所述第二转轴的一端位于所述安装架的内部固定连接有第二直齿轮，所述安装架的内部滑动连接有活动块，所述活动块的外壁均与所述第一直齿轮和所述第二直齿轮相接触，所述活动块的底端与所述安装架之间连接有连接弹簧，所述转动块靠近所述活动座的一侧通过第三转轴转动连接有位移块，所述位移块与所述转动块之间位于所述第三转轴的外壁连接有扭簧。

3、如此，电动推杆运转带动活动座进行位移，活动座位移带动切割刀进行位移，切割刀位移对橡胶条进行切割，活动座向下位移的过程中与位移块接触，转动块向下转动会带动第一直齿轮进行转动，第一直齿轮会带动活动块向上进行位移，此时活动块没有上升的位移空间，因此转动块无法进行转动，从而活动座与位移块接触带动位移块沿着第三转轴进行转动，直至活动座与位移块分离，位移块受扭簧扭力作用进行复位，活动座向下位移带动切割刀对橡胶条进行切割，若橡胶块发生弹出的情况，挡板会对橡胶块发生遮挡，防止橡胶块弹出，同时橡胶块沿着挡板落入收集箱内进行收集，当活动座向上进行位移时，活动座再次与位移块接触带动位移块进行位移，位移块位移带动转动块发生转动，转动块转动带动第一直齿轮进行转动，第一直齿轮转动带动活动块进行位移，活动块位移带动第二直齿轮进行转动，第二直齿轮转动带动转动板进行转动，未弹出的橡胶块沿着转动板和斜面的外壁滑落至收集箱内进行收集，活动座与位移块分离后，活动块受连接弹簧弹力作用进行复位，从而带动转动块和转动板进行复位。

4、作为本实用新型再进一步的方案：所述安装架的内部开设有活动槽，所述活动槽的内壁与所述活动块的外壁相贴合，所述活动块的外壁形状呈l形，所述活动块的外壁开设有齿槽，所述第一直齿轮和所述第二直齿轮均与所述齿槽啮合，所述底座的一端设置有斜面，所述转动板位于所述斜面的顶端。

5、如此，位移块位移带动转动块发生转动，转动块转动带动第一直齿轮进行转动，第一直齿轮转动带动活动块进行位移，活动块位移带动第二直齿轮进行转动，第二直齿轮转动带动转动板进行转动，未弹出的橡胶块沿着转动板和斜面的外壁滑落至收集箱内进行收集。

6、作为本实用新型再进一步的方案：所述转动块的外壁开设有凹槽，所述凹槽的内壁与所述位移块的外壁均开设有卡槽，所述卡槽的内壁与所述扭簧的两端外壁相贴合。

7、如此，转动块向下转动会带动第一直齿轮进行转动，第一直齿轮会带动活动块向上进行位移，此时活动块没有上升的位移空间，因此转动块无法进行转动，从而活动座与位移块接触带动位移块沿着第三转轴进行转动，直至活动座与位移块分离，位移块受扭簧扭力作用进行复位。

8、与现有技术相比，本实用新型的有益效果是：

9、通过设置收集机构，活动座向下位移带动切割刀对橡胶条进行切割，若橡胶块发生弹出的情况，挡板会对橡胶块发生遮挡，防止橡胶块弹出，同时橡胶块沿着挡板落入收集箱内进行收集，当活动座向上进行位移时，活动座与位移块接触，带动转动块发生转动，转动块转动带动转动板进行转动，未弹出的橡胶块沿着转动板和斜面的外壁滑落至收集箱内进行收集，便于自动对切割下的橡胶块进行收集。

技术特征：

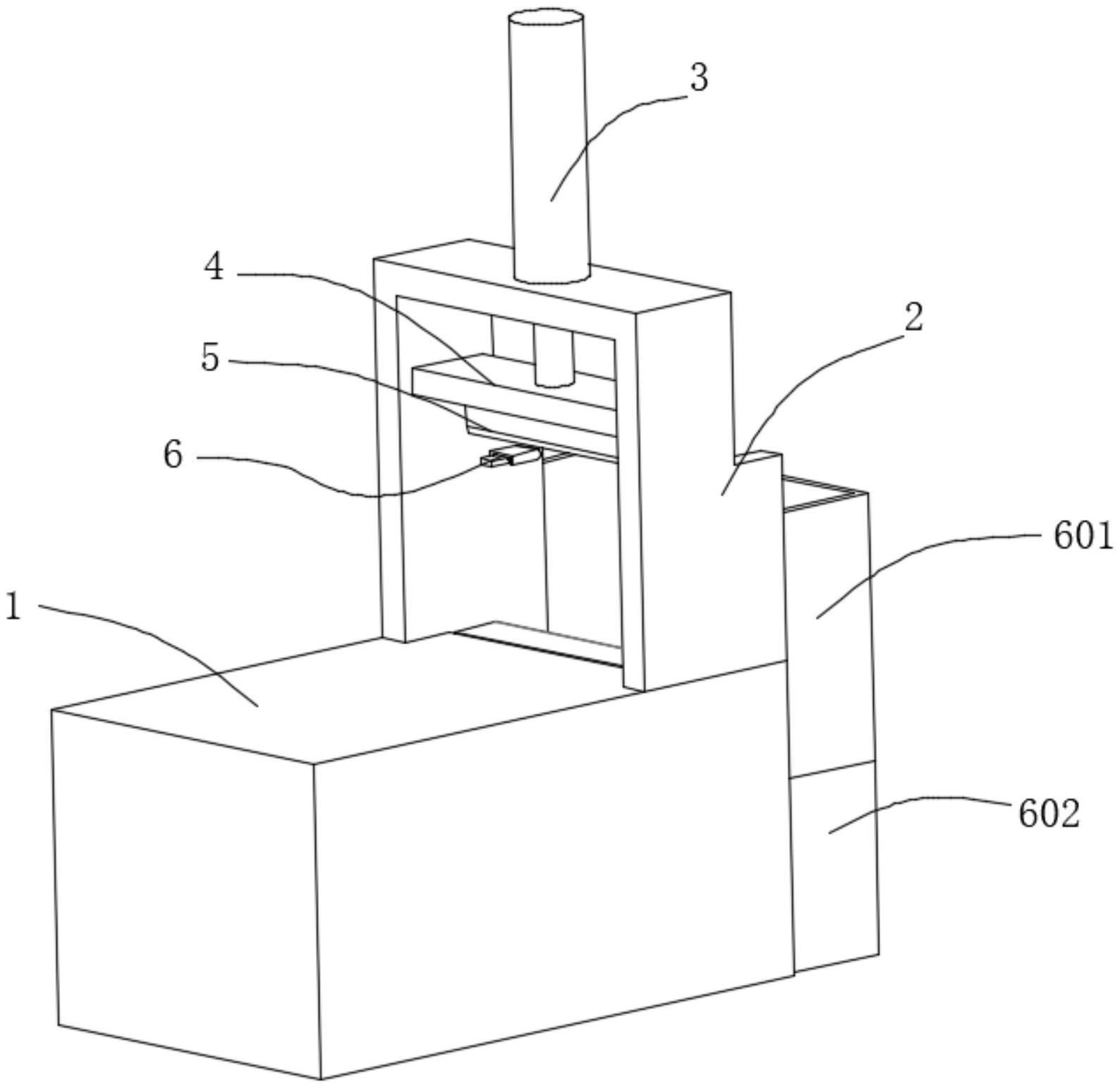

1.一种用于橡胶加工的橡胶切割装置，包括底座(1)，所述底座(1)的顶端固定连接有安装架(2)，其特征在于，所述底座(1)和所述安装架(2)之间设置有收集机构(6)，所述收集机构(6)包括挡板(601)和收集箱(602)，所述挡板(601)固定连接于所述底座(1)的一侧，所述收集箱(602)设置于所述底座(1)的一侧，并位于所述挡板(601)的下方，所述安装架(2)的外壁转动连接有转动板(603)，所述安装架(2)的外壁位于所述转动板(603)的上方转动连接有转动块(604)，所述转动块(604)的一端位于所述安装架(2)的内部固定连接有第一直齿轮(605)，所述转动板(603)的一端位于所述安装架(2)的内部固定连接有第二直齿轮(606)，所述安装架(2)的内部滑动连接有活动块(607)，所述活动块(607)的底端与所述安装架(2)之间连接有连接弹簧(608)，所述转动块(604)的一侧通过第三转轴转动连接有位移块(609)，所述位移块(609)与所述转动块(604)之间位于所述第三转轴的外壁连接有扭簧(610)。

2.根据权利要求1所述的一种用于橡胶加工的橡胶切割装置，其特征在于，所述安装架(2)的内部开设有活动槽，所述活动槽的内壁与所述活动块(607)的外壁相贴合，所述活动块(607)的外壁形状呈l形。

3.根据权利要求1所述的一种用于橡胶加工的橡胶切割装置，其特征在于，所述活动块(607)的外壁开设有齿槽，所述第一直齿轮(605)和所述第二直齿轮(606)均与所述齿槽啮合。

4.根据权利要求1所述的一种用于橡胶加工的橡胶切割装置，其特征在于，所述底座(1)的一端设置有斜面，所述转动板(603)位于所述斜面的顶端。

5.根据权利要求1所述的一种用于橡胶加工的橡胶切割装置，其特征在于，所述转动块(604)的外壁开设有凹槽，所述凹槽的内壁与所述位移块(609)的外壁均开设有卡槽，所述卡槽的内壁与所述扭簧(610)的两端外壁相贴合。

技术总结
本技术公开了一种用于橡胶加工的橡胶切割装置，涉及切割装置技术领域，包括底座，所述底座的顶端固定连接有安装架，所述安装架的顶端安装有电动推杆，所述电动推杆的输出端连接有活动座，所述底座和所述安装架之间设置有收集机构。本技术通过设置收集机构，活动座向下位移带动切割刀对橡胶条进行切割，若橡胶块发生弹出的情况，挡板会对橡胶块发生遮挡，防止橡胶块弹出，同时橡胶块沿着挡板落入收集箱内进行收集，当活动座向上进行位移时，活动座与位移块接触，带动转动块发生转动，转动块转动带动转动板进行转动，未弹出的橡胶块沿着转动板和斜面的外壁滑落至收集箱内进行收集，便于自动对切割下的橡胶块进行收集。

技术研发人员：王建祥,刘建义,楚大通,王铁成
受保护的技术使用者：兀一（天津）有限公司
技术研发日：20220907
技术公布日：2024/1/13
