一种适用性好的机械夹具

1.本实用新型涉及机械夹具领域，特别涉及一种适用性好的机械夹具。


背景技术：

2.机械夹具是用来固定加工对象，使之占有正确的位置，进行加工或检测，在机械制造过程中，需要使用一种夹具将工件夹紧，方便工件的安装和加工，本方案具体涉及一种适用性好的机械夹具；
3.现有的适用性好的机械夹具在使用时，夹取较大工件时，不方便取放和夹紧，不便于对工件的不同位置进行加工，夹取不同规格的工件时，不方便更换不同规格的夹具垫，给实际使用带来了一定的影响。


技术实现要素：

4.本实用新型的主要目的在于提供一种适用性好的机械夹具，可以有效解决背景技术中的技术问题。
5.为实现上述目的，本实用新型采取的技术方案为：
6.一种适用性好的机械夹具，包括底座，所述底座的顶部安装有压紧机构，所述压紧机构的顶部安装有调节机构，所述压紧机构包括挡板和固定块，所述挡板和固定块分别固定安装在底座的顶部靠前端和后端，贯穿挡板的前端且位于固定块之间安装有螺杆，所述挡板和固定块之间且位于螺杆的两侧安装有两个滑杆，所述螺杆和滑杆的外围且位于底座的顶部活动安装有同一个移动块，所述螺杆的前端安装有第一调节舵，所述固定块和移动块的顶部均安装有两个支撑柱。
7.作为本实用新型的进一步方案，所述螺杆的外围设置有螺纹，螺杆位于挡板和固定块之间呈活动旋转设置。
8.作为本实用新型的进一步方案，所述滑杆与挡板和固定块之间呈固定安装设置，移动块位于螺杆的外围呈前后螺纹滑动设置。
9.作为本实用新型的进一步方案，所述调节机构包括两个调节块，两个调节块分别固定安装在每相邻两个支撑柱的顶部，贯穿调节块的前后端安装有转杆，转杆的其中一端安装有第二调节舵，转杆的另一端安装有固定盘，固定盘的内侧安装有夹具垫，贯穿固定盘的内侧开设有螺孔，夹具垫的外侧且位于螺孔内安装有螺柱。
10.作为本实用新型的进一步方案，两个所述调节块呈前后对称设置，转杆与调节块之间呈活动旋转设置。
11.作为本实用新型的进一步方案，所述夹具垫与螺柱呈固定安装设置，螺柱与螺孔呈螺纹连接设置。
12.本实用新型的有益效果如下：
13.本实用新型通过设置压紧机构，通过使用第一调节舵，便于使螺杆旋转带动移动块前后滑动，方便对工件的取放和夹紧，使用滑杆，移动块在螺杆螺纹的作用下并位于滑杆
外围滑动，能够使移动块进行导向滑动，增强稳定性；
14.通过设置调节机构，使用第二调节舵，使转杆旋转带动工件旋转，方便旋转调节，便于对工件的不同位置进行观察和加工，通过旋转夹具垫，使螺柱卡入或脱离螺孔，便于更换不同规格的夹具垫，有利于夹取不同规格大小的工件，有效的增加了整个机械夹具的适用性。
附图说明

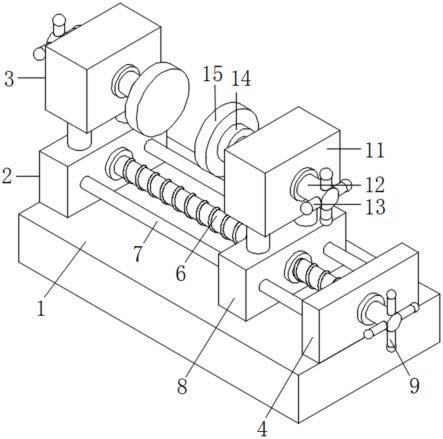

15.图1为本实用新型一种适用性好的机械夹具的整体结构示意图；
16.图2为本实用新型一种适用性好的机械夹具中压紧机构的结构示意图；
17.图3为本实用新型一种适用性好的机械夹具中调节机构的结构示意图；
18.图4为本实用新型一种适用性好的机械夹具中夹具垫的拆分图。
19.图中：1、底座；2、压紧机构；3、调节机构；4、挡板；5、固定块；6、螺杆；7、滑杆；8、移动块；9、第一调节舵；10、支撑柱；11、调节块；12、转杆；13、第二调节舵；14、固定盘；15、夹具垫；16、螺孔；17、螺柱。
具体实施方式
20.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
21.如图1-4所示，一种适用性好的机械夹具，包括底座1，底座1的顶部安装有压紧机构2，压紧机构2的顶部安装有调节机构3，压紧机构2包括挡板4和固定块5，挡板4和固定块5分别固定安装在底座1的顶部靠前端和后端，贯穿挡板4的前端且位于固定块5之间安装有螺杆6，挡板4和固定块5之间且位于螺杆6的两侧安装有两个滑杆7，螺杆6和滑杆7的外围且位于底座1的顶部活动安装有同一个移动块8，螺杆6的前端安装有第一调节舵9，固定块5和移动块8的顶部均安装有两个支撑柱10。
22.本实施例中，螺杆6的外围设置有螺纹，螺杆6位于挡板4和固定块5之间呈活动旋转设置，旋转第一调节舵9带动螺杆6旋转，便于移动块8的移动和调节。
23.本实施例中，滑杆7与挡板4和固定块5之间呈固定安装设置，移动块8位于螺杆6的外围呈前后螺纹滑动设置，螺杆6使移动块8前后滑动时，通过滑杆7进行导向滑动，增强移动块8的稳定性。
24.本实施例中，调节机构3包括两个调节块11，两个调节块11分别固定安装在每相邻两个支撑柱10的顶部，贯穿调节块11的前后端安装有转杆12，转杆12的其中一端安装有第二调节舵13，转杆12的另一端安装有固定盘14，固定盘14的内侧安装有夹具垫15，贯穿固定盘14的内侧开设有螺孔16，夹具垫15的外侧且位于螺孔16内安装有螺柱17，两个调节块11相互靠近将工件夹紧时，通过旋转第二调节舵13进行旋转，便于对工件的不同位置进行观察或加工，通过螺柱17与螺孔16的连接，便于更换不同规格的夹具垫15，有利于夹取不同形状的工件。
25.本实施例中，两个调节块11呈前后对称设置，转杆12与调节块11之间呈活动旋转设置，将工件夹紧时，旋转第二调节舵13带动转杆12旋转，并带动工件同步旋转，便于对工件的不同位置进行观察或加工。
26.本实施例中，夹具垫15与螺柱17呈固定安装设置，螺柱17与螺孔16呈螺纹连接设置，通过旋转夹具垫15使螺柱17卡入或脱离螺孔16内，便于更换不同规格的夹具垫15，能够夹取不同形状的工件。
27.需要说明的是，本实用新型为一种适用性好的机械夹具，在使用时，首先将需要加工的工件放置在两个夹具垫15之间，旋转第一调节舵9，带动螺杆6旋转，使移动块8在螺杆6螺纹的作用下向后滑动并接近固定块5，同时带动其中一个调节块11向另一个调节块11靠近，使两个夹具垫15将工件夹紧，当对工件不同位置进行观察或加工时，旋转第二调节舵13带动转杆12和夹具垫15旋转，同时带动工件旋转，进而使工件带动另一个夹具垫15和转杆12同步旋转，并对工件指定位置进行加工，当需要对不同形状的工件进行夹紧时，用手固定住第二调节舵13和转杆12，通过旋转夹具垫15使螺柱17脱离螺孔16，更换并安装指定规格的夹具垫15对工件进行夹取。
28.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。


技术特征：
1.一种适用性好的机械夹具，其特征在于：包括底座(1)，所述底座(1)的顶部安装有压紧机构(2)，所述压紧机构(2)的顶部安装有调节机构(3)，所述压紧机构(2)包括挡板(4)和固定块(5)，所述挡板(4)和固定块(5)分别固定安装在底座(1)的顶部靠前端和后端，贯穿挡板(4)的前端且位于固定块(5)之间安装有螺杆(6)，所述挡板(4)和固定块(5)之间且位于螺杆(6)的两侧安装有两个滑杆(7)，所述螺杆(6)和滑杆(7)的外围且位于底座(1)的顶部活动安装有同一个移动块(8)，所述螺杆(6)的前端安装有第一调节舵(9)，所述固定块(5)和移动块(8)的顶部均安装有两个支撑柱(10)。2.根据权利要求1所述的一种适用性好的机械夹具，其特征在于：所述螺杆(6)的外围设置有螺纹，螺杆(6)位于挡板(4)和固定块(5)之间呈活动旋转设置。3.根据权利要求1所述的一种适用性好的机械夹具，其特征在于：所述滑杆(7)与挡板(4)和固定块(5)之间呈固定安装设置，移动块(8)位于螺杆(6)的外围呈前后螺纹滑动设置。4.根据权利要求1所述的一种适用性好的机械夹具，其特征在于：所述调节机构(3)包括两个调节块(11)，两个调节块(11)分别固定安装在每相邻两个支撑柱(10)的顶部，贯穿调节块(11)的前后端安装有转杆(12)，转杆(12)的其中一端安装有第二调节舵(13)，转杆(12)的另一端安装有固定盘(14)，固定盘(14)的内侧安装有夹具垫(15)，贯穿固定盘(14)的内侧开设有螺孔(16)，夹具垫(15)的外侧且位于螺孔(16)内安装有螺柱(17)。5.根据权利要求4所述的一种适用性好的机械夹具，其特征在于：两个所述调节块(11)呈前后对称设置，转杆(12)与调节块(11)之间呈活动旋转设置。6.根据权利要求4所述的一种适用性好的机械夹具，其特征在于：所述夹具垫(15)与螺柱(17)呈固定安装设置，螺柱(17)与螺孔(16)呈螺纹连接设置。

技术总结
本实用新型公开了一种适用性好的机械夹具，包括底座，所述底座的顶部安装有压紧机构，所述压紧机构的顶部安装有调节机构，所述压紧机构包括挡板和固定块，所述挡板和固定块分别固定安装在底座的顶部靠前端和后端，贯穿挡板的前端且位于固定块之间安装有螺杆，所述挡板和固定块之间且位于螺杆的两侧安装有两个滑杆，所述螺杆和滑杆的外围且位于底座的顶部活动安装有同一个移动块，所述螺杆的前端安装有第一调节舵，所述固定块和移动块的顶部均安装有两个支撑柱；本实用新型所述的一种适用性好的机械夹具，方便对工件的取放和夹紧，提高稳定性，同时能够对工件的不同位置进行观察和加工，便于更换不同规格的夹具垫。便于更换不同规格的夹具垫。便于更换不同规格的夹具垫。


技术研发人员：潘浩冬 王振杰 帅旋
受保护的技术使用者：郑州大学
技术研发日：2022.11.08
技术公布日：2023/2/28
