一种食品包装盒的送料切割装置的制作方法

本技术涉及包装盒加工，具体为一种食品包装盒的送料切割装置。

背景技术：

1、伴随着外卖在越来越多的城市中普及，食品包装盒的使用需求越来越大，食品包装盒的生产过程中最先需要做的便是对包装盒材料进行切割，切割后进行人工或机器组装，现有的食品包装盒的切割装置在材料的基础形状切割完成会使用人工收集切割完成后的材料，直接将材料进行组装或将材料搬运到组装的生产线上，在切割生产线的尾端需要有工作人员时刻待命，需要占用工作人员大量的时间且增加了对工作人员的需要，产生大量资源浪费且人工搬运造成组装效率较低，为此，本实用新型提供了一种食品包装盒的送料切割装置。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种食品包装盒的送料切割装置，解决了食品包装盒的材料切割生产线的一端需要有工人待命增加了雇佣成本，且人工填装待组装材料效率较低，降低了食品包装盒的整体的生产效率的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种食品包装盒的送料切割装置，包括传送箱和收集箱，所述传送箱的表面固定连接有设备箱，所述设备箱的内部设置有翻转机构，所述翻转机构中包含有翻转杆，所述翻转杆的表面滑动连接有翻转带，所述设备箱的内部转动连接有翻转块和运转块，所述翻转块的内部与翻转杆的表面固定连接，所述运转块的表面滑动连接有中介块、控制块和作用块，所述中介块的表面与翻转块的表面转动连接，所述设备箱的内部固定连接有设备块，所述设备块的表面转动连接有转动轴、转动杆和转动块，所述转动块的表面与作用块的表面转动连接，所述设备块的表面转动连接有效果块，所述效果块的表面固定连接有效果杆，所述传送箱的内部设置有间歇机构。

3、优选的，所述间歇机构中包含有间歇带，所述传送箱的内部固定连接有电机。

4、优选的，所述电机的输出轴的一端通过联轴器固定连接有旋转轴，所述设备箱的内部转动连接有间歇块、暂停块、旋转块和转动轮。

5、优选的，所述旋转块的表面固定连接有间歇轴，所述旋转块的表面固定连接有旋转杆，所述旋转杆的表面与转动轮的内部固定连接。

6、优选的，所述设备箱的内部滑动连接有传动带，所述设备箱内部转动连接有传动齿轮和转换齿轮，所述传动齿轮的表面与转换齿轮的表面相啮合。

7、优选的，所述传动齿轮的内部固定连接有传动轴，所述转换齿轮的内部固定连接有变换轴，所述变换轴的表面与翻转带的表面滑动连接。

8、有益效果

9、本实用新型提供了一种食品包装盒的送料切割装置。与现有技术相比具备以下有益效果：

10、(1)、该食品包装盒的送料切割装置，通过在传送箱与收集箱之间设置翻转机构，翻转机构由翻转块旋转带动，翻转块旋转一周，效果块与效果杆完成材料从传送箱到收集箱的搬运且回到原始位置，等待下一次搬运，将切割完成的材料使用设备直接放入收集箱的内部，工作人员只需要定时更换收集箱即可，操作更加简单，在原料充足的情况下切割装载均自动进行，无需人工干涉，切割效率更高，且减少了人力资源的浪费，性价比更高。

11、(2)、该食品包装盒的送料切割装置，通过在传送箱的内部设置由电机带动的间歇机构，通过间歇块与暂停块的旋转实现转动轮的间歇旋转，达到间歇传动的目的，同时采用传动带和翻转带使间歇机构的传动与翻转机构的翻转相同步，使自动化流程仅需单个电机带动即可完成，同时两机构的操作相关联，确保了自动化流程的正常运行，操作过程简单，仅需打开电机，适用范围广泛。

技术特征：

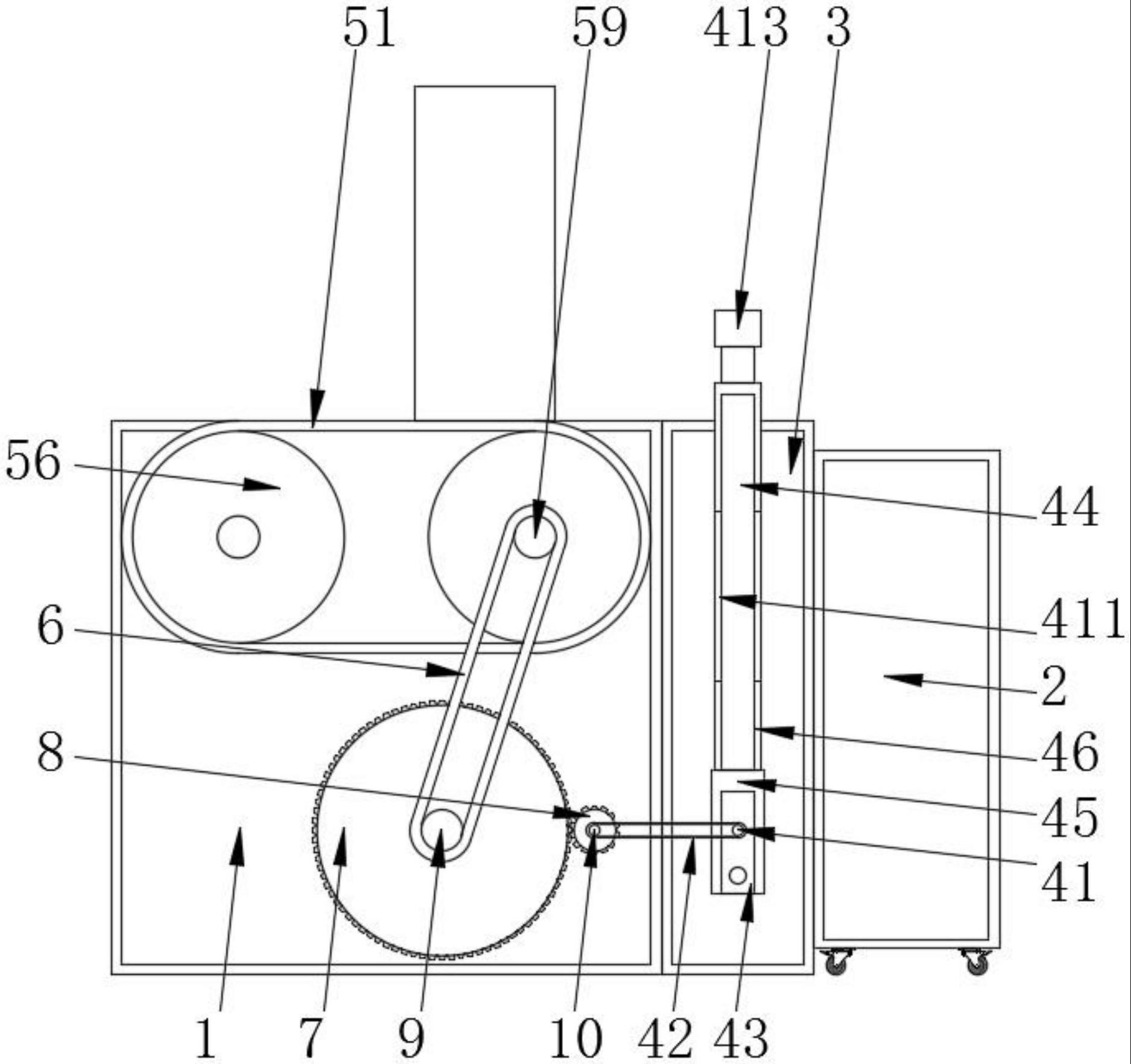

1.一种食品包装盒的送料切割装置，包括传送箱(1)和收集箱(2)，所述传送箱(1)的表面固定连接有设备箱(3)，其特征在于：所述设备箱(3)的内部设置有翻转机构(4)，所述翻转机构(4)中包含有翻转杆(41)，所述翻转杆(41)的表面滑动连接有翻转带(42)，所述设备箱(3)的内部转动连接有翻转块(43)和运转块(44)，所述翻转块(43)的内部与翻转杆(41)的表面固定连接，所述运转块(44)的表面滑动连接有中介块(45)、控制块(46)和作用块(47)，所述中介块(45)的表面与翻转块(43)的表面转动连接，所述设备箱(3)的内部固定连接有设备块(48)，所述设备块(48)的表面转动连接有转动轴(49)、转动杆(410)和转动块(411)，所述转动块(411)的表面与作用块(47)的表面转动连接，所述设备块(48)的表面转动连接有效果块(412)，所述效果块(412)的表面固定连接有效果杆(413)，所述传送箱(1)的内部设置有间歇机构(5)。

2.根据权利要求1所述的一种食品包装盒的送料切割装置，其特征在于：所述间歇机构(5)中包含有间歇带(51)，所述传送箱(1)的内部固定连接有电机(52)。

3.根据权利要求2所述的一种食品包装盒的送料切割装置，其特征在于：所述电机(52)的输出轴的一端通过联轴器固定连接有旋转轴(58)，所述设备箱(3)的内部转动连接有间歇块(53)、暂停块(54)、旋转块(55)和转动轮(56)。

4.根据权利要求3所述的一种食品包装盒的送料切割装置，其特征在于：所述旋转块(55)的表面固定连接有间歇轴(57)，所述旋转块(55)的表面固定连接有旋转杆(59)，所述旋转杆(59)的表面与转动轮(56)的内部固定连接。

5.根据权利要求1所述的一种食品包装盒的送料切割装置，其特征在于：所述设备箱(3)的内部滑动连接有传动带(6)，所述设备箱(3)内部转动连接有传动齿轮(7)和转换齿轮(8)，所述传动齿轮(7)的表面与转换齿轮(8)的表面相啮合。

6.根据权利要求5所述的一种食品包装盒的送料切割装置，其特征在于：所述传动齿轮(7)的内部固定连接有传动轴(9)，所述转换齿轮(8)的内部固定连接有变换轴(10)，所述变换轴(10)的表面与翻转带(42)的表面滑动连接。

技术总结
本技术公开了一种食品包装盒的送料切割装置，包括传送箱和收集箱，所述传送箱的表面固定连接有设备箱，所述设备箱的内部设置有翻转机构，所述翻转机构中包含有翻转杆，本技术涉及包装盒加工技术领域。该食品包装盒的送料切割装置，在传送箱与收集箱之间设置翻转机构，翻转机构由翻转块旋转带动，翻转块旋转一周，效果块与效果杆完成材料从传送箱到收集箱的搬运且回到原始位置，等待下一次搬运，将切割完成的材料使用设备直接放入收集箱的内部，工作人员只需要定时更换收集箱即可，操作更加简单，在原料充足的情况下切割装载均自动进行，无需人工干涉，切割效率更高，且减少了人力资源的浪费，性价比更高。

技术研发人员：郑秀央
受保护的技术使用者：杭州派瑞特包装有限公司
技术研发日：20221201
