一种组合型多刀头螺丝刀的制作方法

本技术涉及螺丝刀，具体为一种组合型多刀头螺丝刀。

背景技术：

1、螺丝刀俗称起子或改锥，主要用于旋松或拧紧小扭矩的螺钉，螺丝刀按其尖部形状可分为一字形螺丝刀和十字形螺丝刀，按其本身结构可分为通心螺丝刀、偏置螺丝刀、短柄螺丝刀和方柄螺丝刀。

2、在现有技术中，一把螺丝刀通常只配备一个刀头，然而在实际应用中，螺丝的规格可能有多种，因此，如果采用传统的螺丝刀，使用时可能需要一次携带多把螺丝刀才能满足使用的要求，这给使用带来极大的不便。

技术实现思路

1、本实用新型提供了一种组合型多刀头螺丝刀，以解决背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种组合型多刀头螺丝刀，包括螺丝刀柄、螺丝刀座及螺丝刀头，所述螺丝刀柄内设有收纳腔，所述螺丝刀座的一端紧配安装于收纳腔中，所述螺丝刀座的两端均设有开口刀槽，且开口刀槽内安装有转轴，所述螺丝刀头通过转轴铰接于开口刀槽中，所述螺丝刀座的端部螺纹安装有金属螺纹帽。

3、进一步的，所述收纳腔的腔口处设有键槽，所述螺丝刀座的中部设有平键，且通过平键和键槽与收纳腔联接。

4、进一步的，所述螺丝刀座的两端均设有外螺纹，且通过外螺纹与金属螺纹帽螺纹连接。

5、进一步的，所述开口刀槽均布螺丝刀座的端面四周，且开口刀槽靠近于螺丝刀座的轴心设置。

6、进一步的，所述开口刀槽的内径适配于于螺丝刀头的刀杆外径，且开口刀槽的长度为螺丝刀头长度的2-2.5倍。

7、进一步的，所述金属螺纹帽位于开口刀槽外围，用于对螺丝刀头限位。

8、与现有技术相比，本实用新型提供了一种组合型多刀头螺丝刀，具备以下有益效果：

9、该组合型多刀头螺丝刀，通过将多个样式的螺丝刀头铰接在螺丝刀座两端的开口刀槽中，并通过金属螺纹帽进行限位，能够使螺丝刀和刀头在不分离的状态下，通过翻折需要使用的刀头来完成更换的工作，使刀头更换方便、高效，且在不影响螺丝刀正常使用的状态下，也可以储存较多的刀头，应用灵活，使用方便。

技术特征：

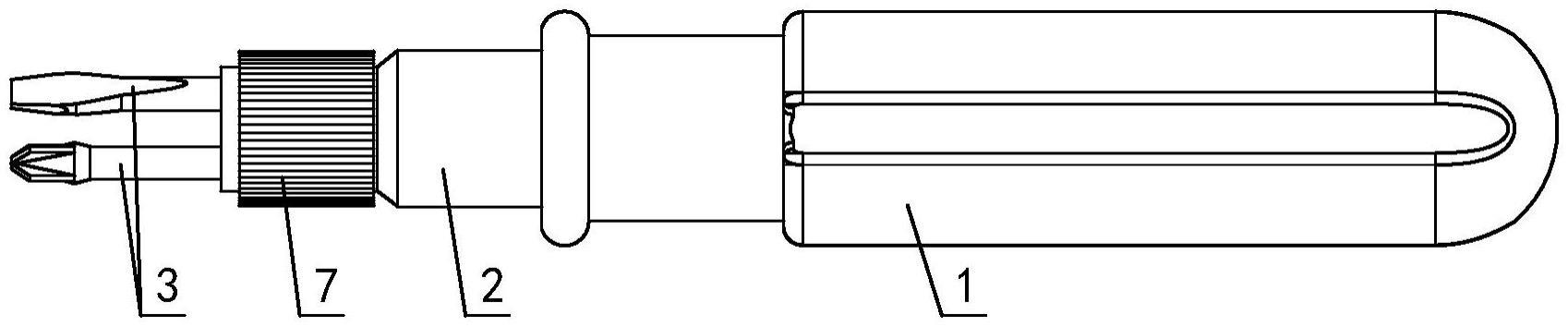

1.一种组合型多刀头螺丝刀，包括螺丝刀柄(1)、螺丝刀座(2)及螺丝刀头(3)，其特征在于：所述螺丝刀柄(1)内设有收纳腔(4)，所述螺丝刀座(2)的一端紧配安装于收纳腔(4)中，所述螺丝刀座(2)的两端均设有开口刀槽(5)，且开口刀槽(5)内安装有转轴(6)，所述螺丝刀头(3)通过转轴(6)铰接于开口刀槽(5)中，所述螺丝刀座(2)的端部螺纹安装有金属螺纹帽(7)。

2.根据权利要求1所述的一种组合型多刀头螺丝刀，其特征在于：所述收纳腔(4)的腔口处设有键槽(8)，所述螺丝刀座(2)的中部设有平键(9)，且通过平键(9)和键槽(8)与收纳腔(4)连接。

3.根据权利要求1所述的一种组合型多刀头螺丝刀，其特征在于：所述螺丝刀座(2)的两端均设有外螺纹(10)，且通过外螺纹(10)与金属螺纹帽(7)螺纹连接。

4.根据权利要求1所述的一种组合型多刀头螺丝刀，其特征在于：所述开口刀槽(5)均布螺丝刀座(2)的端面四周，且开口刀槽(5)靠近于螺丝刀座(2)的轴心设置。

5.根据权利要求1所述的一种组合型多刀头螺丝刀，其特征在于：所述开口刀槽(5)的内径适配于于螺丝刀头(3)的刀杆外径，且开口刀槽(5)的长度为螺丝刀头(3)长度的2-2.5倍。

6.根据权利要求1所述的一种组合型多刀头螺丝刀，其特征在于：所述金属螺纹帽(7)位于开口刀槽(5)外围，用于对螺丝刀头(3)限位。

技术总结
本技术公开了一种组合型多刀头螺丝刀，涉及螺丝刀技术领域。包括螺丝刀柄、螺丝刀座及螺丝刀头，所述螺丝刀柄内设有收纳腔，所述螺丝刀座的一端紧配安装于收纳腔中，所述螺丝刀座的两端均设有开口刀槽，且开口刀槽内安装有转轴，所述螺丝刀头通过转轴铰接于开口刀槽中，所述螺丝刀座的端部螺纹安装有金属螺纹帽。该组合型多刀头螺丝刀，通过将多个样式的螺丝刀头铰接在螺丝刀座两端的开口刀槽中，并通过金属螺纹帽进行限位，能够使螺丝刀和刀头在不分离的状态下，通过翻折需要使用的刀头来完成更换的工作，使刀头更换方便、高效，且在不影响螺丝刀正常使用的状态下，也可以储存较多的刀头，应用灵活，使用方便。

技术研发人员：王春
受保护的技术使用者：建德市隆创五金工具有限公司
技术研发日：20221205
技术公布日：2024/1/13
