一种可调节铰链的中空玻璃酒柜门体的制作方法

本技术涉及一种可调节铰链的中空玻璃酒柜门体。

背景技术：

1、由于大容积酒柜的需求越来越大，加上家用酒柜门体的性能要求一直都居高不下，必须采购三玻两腔体的门体才能满足其性能需求。由于门体的自重基本都在40kg左右，这对铰链的承载力是极大的考验，设计的不足会导致门体倾斜下垂，甚至有出现长期倾斜致使铰链轴偏，从而使得铰链断裂，进而导致门体掉落的风险，这对于门体的安全有极大的隐患。

技术实现思路

1、针对上述问题，本实用新型提供了一种可调节铰链的中空玻璃酒柜门体，在门体轻微倾斜时，能够通过调节铰链使得门体恢复正常，有效解决了背景技术中指出的问题。

2、本实用新型采用的技术方案是：

3、一种可调节铰链的中空玻璃酒柜门体，包括门体，以及相互对称设置在门体转动中心上下两侧的调节机构，所述的调节机构包括加强铁和调节块，所述的门体上设有用于调节块水平滑动的滑动台，所述门体在滑动台的内侧开设有与加强铁相匹配的滑动孔，所述的滑动台上开设有调节孔，所述的调节块和加强铁通过紧固螺钉穿过调节孔与滑动台固定，所述的调节块上设有铰链安装孔。

4、作为优选，所述滑动孔的滑动方向为水平滑动，所述调节孔的横截面为圆角矩形，所述圆角矩形的长度方向为水平方向。

5、作为优选，所述的加强铁上开设有螺孔，所述的调节块上开设有通孔，所述的螺孔、通孔和调节孔均与紧固螺钉相匹配。

6、作为优选，所述的调节孔包括沿水平方向分布的两个。

7、两个调节孔能够保证调节块在固定后不会产生松动。

8、作为优选，所述的加强铁呈扁平的长方体，所述的加强铁上开设有两个与调节孔相匹配的螺孔。

9、通过加强铁上的螺孔与紧固螺钉相匹配固定，保证紧固螺钉的固定强度，加强铁采用扁平的长方体结构，增加了与滑动孔的接触面积，保证了滑动台的支撑强度，与调节块直接通过紧固螺钉固定在门体上的方式相比，其强度得到了显著提高。

10、作为优选，所述的铰链安装孔有两个，以竖直方向为对称轴对称设置，所述调节块的外侧在两个所述的铰链安装孔之间设有铰链定位槽。

11、通过铰链安装孔和教练定位槽，保证铰链能够准确、牢固地安装在调节块上。

12、本实用新型可在门体与箱体偏位时进行调节，保证门体与箱体的相对位置，也可以调节上下铰链对门体的支撑和承载，解决上铰链偏磨导致门轴断裂引起的门体掉落等安全问题。

技术特征：

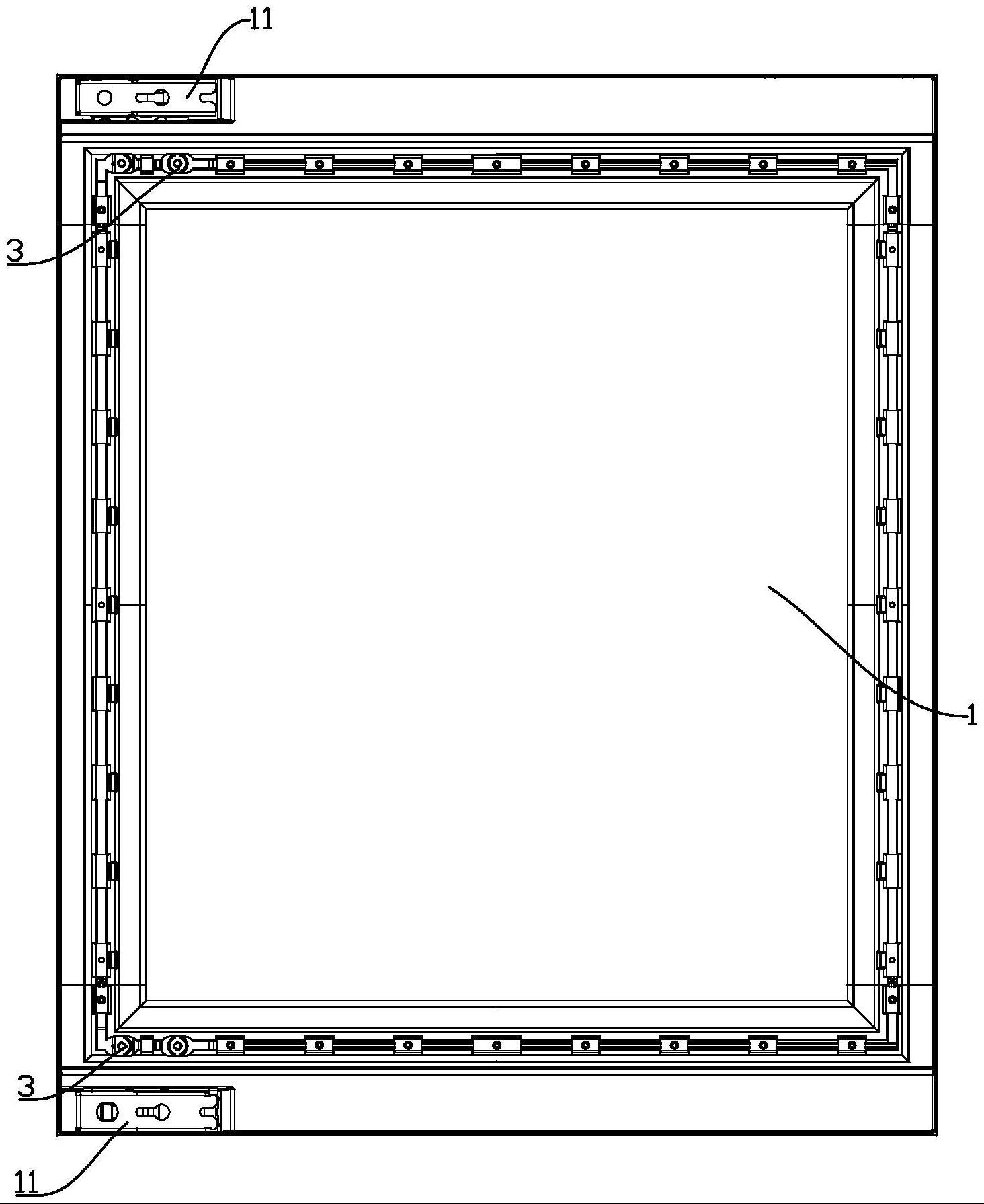

1.一种可调节铰链的中空玻璃酒柜门体，其特征在于，包括门体(1)，以及相互对称设置在门体(1)转动中心上下两侧的调节机构，所述的调节机构包括加强铁(2)和调节块(3)，所述的门体(1)上设有用于调节块(3)水平滑动的滑动台(4)，所述门体(1)在滑动台(4)的内侧开设有与加强铁(2)相匹配的滑动孔(5)，所述的滑动台(4)上开设有调节孔(6)，所述的调节块(3)和加强铁(2)通过紧固螺钉穿过调节孔(6)与滑动台(4)固定，所述的调节块(3)上设有铰链安装孔(7)。

2.根据权利要求1所述的一种可调节铰链的中空玻璃酒柜门体，其特征在于，所述滑动孔(5)的滑动方向为水平滑动，所述调节孔(6)的横截面为圆角矩形，所述圆角矩形的长度方向为水平方向。

3.根据权利要求2所述的一种可调节铰链的中空玻璃酒柜门体，其特征在于，所述的加强铁(2)上开设有螺孔(8)，所述的调节块(3)上开设有通孔(9)，所述的螺孔(8)、通孔(9)和调节孔(6)均与紧固螺钉相匹配。

4.根据权利要求3所述的一种可调节铰链的中空玻璃酒柜门体，其特征在于，所述的调节孔(6)包括沿水平方向分布的两个。

5.根据权利要求4所述的一种可调节铰链的中空玻璃酒柜门体，其特征在于，所述的加强铁(2)呈扁平的长方体，所述的加强铁(2)上开设有两个与调节孔(6)相匹配的螺孔(8)。

6.根据权利要求5所述的一种可调节铰链的中空玻璃酒柜门体，其特征在于，所述的铰链安装孔(7)有两个，以竖直方向为对称轴对称设置，所述调节块(3)的外侧在两个所述的铰链安装孔(7)之间设有铰链定位槽(10)。

技术总结
本技术公开了一种可调节铰链的中空玻璃酒柜门体，包括门体，以及相互对称设置在门体转动中心上下两侧的调节机构，所述的调节机构包括加强铁和调节块，所述的门体上设有用于调节块水平滑动的滑动台，所述门体在滑动台的内侧开设有与加强铁相匹配的滑动孔，所述的滑动台上开设有调节孔，所述的调节块和加强铁通过紧固螺钉穿过调节孔与滑动台固定，所述的调节块上设有铰链安装孔。本技术可在门体与箱体偏位时进行调节，保证门体与箱体的相对位置，也可以调节上下铰链对门体的支撑和承载，解决上铰链偏磨导致门轴断裂引起的门体掉落等安全问题。

技术研发人员：杨敏,沈飞华,张金珠,沈海明,张华
受保护的技术使用者：浙江三星新材股份有限公司
技术研发日：20221202
技术公布日：2024/1/12
