一种用于圆柱滚子轴承的抛光装置的制作方法

本技术涉及轴承加工，特别涉及一种用于圆柱滚子轴承的抛光装置。

背景技术：

1、轴承是当代机械设备中一种重要零部件，它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度，轴承在进行加工时需要进行轴承表面的抛光操作，现有的轴承表面抛光装置还存在一些问题：

2、1、现有的轴承抛光装置在进行轴承放置后的抛光操作时，常常不能够将调心滚子轴承的调心角度调平后进行夹持操作，造成轴承的水平角度不够水平，从而一定程度上降低了调心滚子轴承的抛光质量以及装置的使用范围。

3、2、现有的轴承抛光装置在进行轴承的夹持抛光时，往往需要进行不同规格轴承的抛光操作，而在进行不同规格的轴承抛光时需要进行夹具的更换操作，从而影响在进行轴承抛光时的效率。

技术实现思路

1、本实用新型的目的在于提供一种用于圆柱滚子轴承的抛光装置，以解决上述背景技术中提出的现有的轴承抛光装置常常不能够将调心滚子轴承的调心角度调平后进行夹持操作的问题。

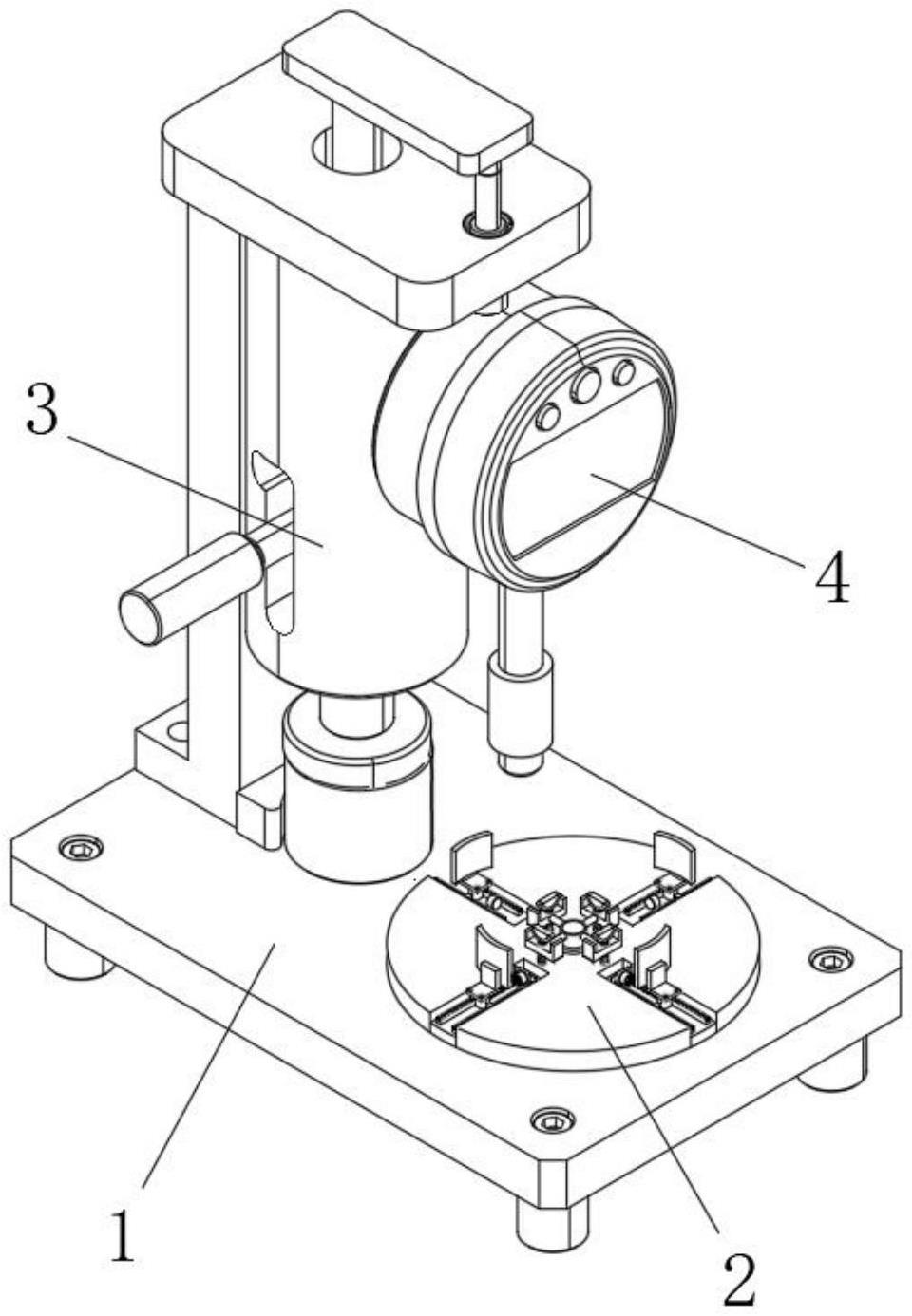

2、为实现上述目的，本实用新型提供如下技术方案：一种用于圆柱滚子轴承的抛光装置，包括：

3、一种用于圆柱滚子轴承的抛光装置，包括：

4、底座；

5、夹持机构，所述夹持机构设置在底座的顶端外壁；

6、安装立柱，所述安装立柱安装在底座的顶端外壁，所述安装立柱通过螺丝固定安装在底座的顶端表面；

7、抛光机，所述抛光机固定安装在安装立柱的外侧壁；

8、四个伸缩机构，四个所述伸缩机构设置在夹持机构的内部；

9、调控机构，所述调控机构固定安装在夹持机构的顶端外壁，所述调控机构通过螺丝固定安装在夹持机构的顶部。

10、作为本实用新型的一种优选技术方案，所述调控机构包括固定座、四个限位座、四个螺纹杆和四个抵合座，所述固定座固定连接在夹持机构的顶端外壁，四个所述限位座均通过连接杆固定安装在固定座的外壁，四个所述螺纹杆均插设在四个所述限位座的内部，四个所述抵合座均连接在四个螺纹杆的顶端。

11、作为本实用新型的一种优选技术方案，四个所述螺纹杆均与四个限位座螺纹连接，四个所述抵合座的外表面为粗糙结构金属座。

12、作为本实用新型的一种优选技术方案，所述夹持机构包括安装座、四个安装槽和四个夹持板座，所述安装座通过螺丝固定安装在底座的顶端外壁，四个所述安装槽均开设在安装座的外部，四个所述夹持板座均设置在四个安装槽的内部。

13、作为本实用新型的一种优选技术方案，所述夹持板座的外表面为粗糙结构的金属钢板，所述夹持板座通过伸缩机构设置在安装槽的内部。

14、作为本实用新型的一种优选技术方案，所述伸缩机构包括滑动轨道、滑动座、连接座和伸缩座，所述滑动轨道固定安装在安装槽的内部，所述滑动座插设在滑动轨道的内部，所述连接座固定连接在滑动座的顶端，所述伸缩座固定连接在滑动座的一侧壁上。

15、作为本实用新型的一种优选技术方案，所述滑动座在滑动轨道的顶端滑动连接，所述伸缩座通过螺丝固定安装在滑动座的一侧壁上。

16、与现有技术相比，本实用新型的有益效果是：

17、1、本实用新型通过设置的固定座、限位座、螺纹杆和抵合座使得当轴承在夹持机构的内部进行放置后的抛光时，首先需要进行轴承的内圈与调心轴承的外圈处于同一平面，此时通过对螺纹杆的转动，使得螺纹杆在限位座的内部进行转动后，能够将抵合座进行顶伸操作，从而对轴承在进行放置后的水平倾角调节操作，进而在保证该装置在方便调节的情况下使调心轴承的内圈与调心轴承的外圈处于同一平面，增加在进行抛光时的精准度及抛光质量。

18、2、本实用新型通过设置的滑动轨道、滑动座、连接座和伸缩座使得当在进行轴承的夹持操作时，首先通过对连接座的拉伸操作，使得滑动座在与伸缩座的弹性伸缩后，能够将轴承在安装座的顶端进行放置操作，随后通过伸缩座的弹性收缩，能够对轴承进行限位夹持操作，进而方便对不同尺寸大小的轴承定位抛光操作。

技术特征：

1.一种用于圆柱滚子轴承的抛光装置，其特征在于，包括：

2.根据权利要求1所述的一种用于圆柱滚子轴承的抛光装置，其特征在于：所述调控机构(6)包括固定座(601)、四个限位座(602)、四个螺纹杆(603)和四个抵合座(604)，所述固定座(601)固定连接在夹持机构(2)的顶端外壁，四个所述限位座(602)均通过连接杆固定安装在固定座(601)的外壁，四个所述螺纹杆(603)均插设在四个所述限位座(602)的内部，四个所述抵合座(604)均连接在四个螺纹杆(603)的顶端。

3.根据权利要求2所述的一种用于圆柱滚子轴承的抛光装置，其特征在于：四个所述螺纹杆(603)均与四个限位座(602)螺纹连接，四个所述抵合座(604)的外表面为粗糙结构金属座。

4.根据权利要求1所述的一种用于圆柱滚子轴承的抛光装置，其特征在于：所述夹持机构(2)包括安装座(201)、四个安装槽(202)和四个夹持板座(203)，所述安装座(201)通过螺丝固定安装在底座(1)的顶端外壁，四个所述安装槽(202)均开设在安装座(201)的外部，四个所述夹持板座(203)均设置在四个安装槽(202)的内部。

5.根据权利要求4所述的一种用于圆柱滚子轴承的抛光装置，其特征在于：所述夹持板座(203)的外表面为粗糙结构的金属钢板，所述夹持板座(203)通过伸缩机构(5)设置在安装槽(202)的内部。

6.根据权利要求1所述的一种用于圆柱滚子轴承的抛光装置，其特征在于：所述伸缩机构(5)包括滑动轨道(501)、滑动座(502)、连接座(503)和伸缩座(504)，所述滑动轨道(501)固定安装在安装槽(202)的内部，所述滑动座(502)插设在滑动轨道(501)的内部，所述连接座(503)固定连接在滑动座(502)的顶端，所述伸缩座(504)固定连接在滑动座(502)的一侧壁上。

7.根据权利要求6所述的一种用于圆柱滚子轴承的抛光装置，其特征在于：所述滑动座(502)在滑动轨道(501)的顶端滑动连接，所述伸缩座(504)通过螺丝固定安装在滑动座(502)的一侧壁上。

技术总结
本技术公开了一种用于圆柱滚子轴承的抛光装置，包括，底座；夹持机构，所述夹持机构设置在底座的顶端外壁；安装立柱，所述安装立柱安装在底座的顶端外壁，所述安装立柱通过螺丝固定安装在底座的顶端表面；抛光机，所述抛光机固定安装在安装立柱的外侧壁，本技术通过设置的固定座、限位座、螺纹杆和抵合座使得当轴承在夹持机构的内部进行放置后的抛光时，首先需要进行轴承的内圈与调心轴承的外圈处于同一平面，此时通过对螺纹杆的转动，从而对轴承在进行放置后的水平倾角调节操作，进而在保证该装置在方便调节的情况下使调心轴承的内圈与调心轴承的外圈处于同一平面，增加在进行抛光时的精准度及抛光质量。
