一种可提高切刀使用寿命的切边机的制作方法

本技术涉及一种切边机，具体涉及一种可提高切刀使用寿命的切边机。

背景技术：

1、薄膜有底膜、胶黏层、离型膜；为了方便揭开离型膜，通过切边机将底膜切掉一个边缘，便于撕开离型膜。但是，现有技术中，切边机的机械切刀在切割塑料薄膜等片状物时，切刀刀口始终在同一点处与塑料薄膜接触，该接触处的刀口易因磨损发热而钝化，切刀使用寿命很低，时常更换切刀降低了生产效率，增加了生产成本。因此，本领域技术人员提供了一种可提高切刀使用寿命的切边机，以解决上述背景技术中提出的问题。

技术实现思路

1、为解决上述技术问题，本实用新型提供一种可提高切刀使用寿命的切边机，包括固定架，所述固定架一侧上端安装有放置辊，固定架另一侧安装有收卷辊，固定架上位于放置辊与收卷辊之间固定连接有固定板，固定板内部转动连接有张紧辊，张紧辊的数量为两个，所述张紧辊靠近放置辊低于所述张紧辊靠近收卷辊；

2、所述固定架上位于固定板一侧固定安装有电机，固定板一侧固定连接有减速箱，减速箱输出轴穿过固定板连接有安装杆，安装杆位于张紧辊下方安装有切割盘；

3、所述减速箱输入轴固定连接有带轮一，电机与带轮一固定连接，固定板上位于安装杆下方转动连接有转动杆，转动杆一侧固定连接有带轮二，转动杆一端穿过固定板固定连接有往复丝杠，往复丝杠外侧设有套设有移动板，固定架上位于固定板下方设有冷却池，冷却池内部固定连接有固定盒，固定盒内部滑动连接有活塞，活塞与移动板固定连接，固定盒下方连接有吸水管，固定盒上方连接有出水管。

4、优选的：所述冷却池内部放置有冷却液。

5、优选的：所述放置辊与收卷辊均包括驱动机构。

6、优选的：所述切割盘上安装有若干刀头，刀头开刃方向朝向放置辊。

7、优选的：所述吸水管与出水管上均安装有单向阀，吸水管只能向固定盒内部进水，出水管只能从固定盒内部出水。

8、本实用新型的技术效果和优点：

9、本实用新型通过设计有安装杆可带动切割盘转动，通过切割盘转动可使得刀口不在同一点处与塑料薄膜接触，避免刀口不易磨损，同时通过切割盘下方的冷却池可对转动下来的刀口进行冷却，避免刀口因过热而退火。

技术特征：

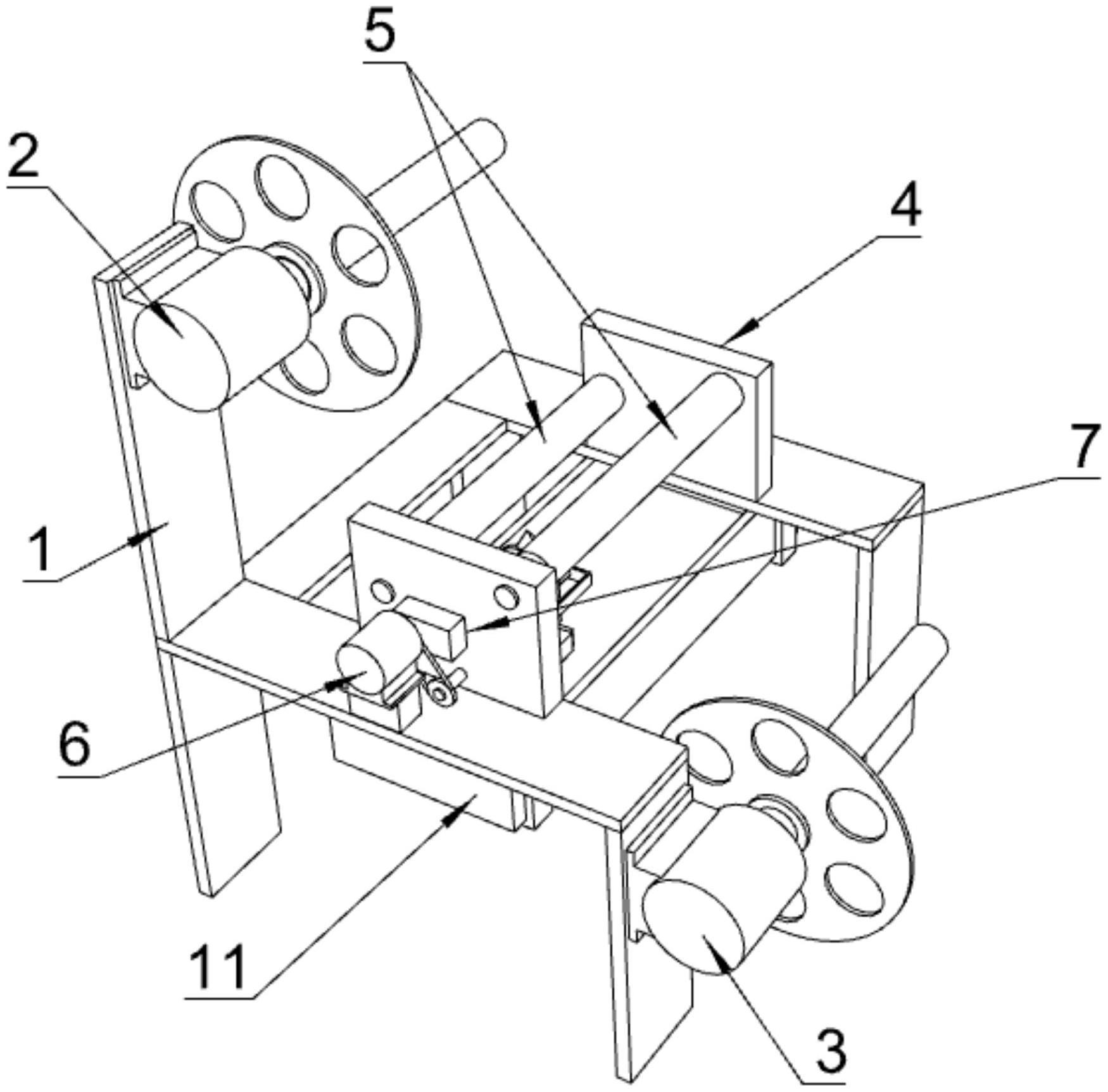

1.一种可提高切刀使用寿命的切边机，包括固定架(1)，其特征在于，所述固定架(1)一侧上端安装有放置辊(2)，固定架(1)另一侧安装有收卷辊(3)，固定架(1)上位于放置辊(2)与收卷辊(3)之间固定连接有固定板(4)，固定板(4)内部转动连接有张紧辊(5)，张紧辊(5)的数量为两个，所述张紧辊(5)靠近放置辊(2)低于所述张紧辊(5)靠近收卷辊(3)；

2.根据权利要求1所述的一种可提高切刀使用寿命的切边机，其特征在于，所述冷却池(11)内部放置有冷却液。

3.根据权利要求1所述的一种可提高切刀使用寿命的切边机，其特征在于，所述放置辊(2)与收卷辊(3)均包括有驱动机构。

4.根据权利要求1所述的一种可提高切刀使用寿命的切边机，其特征在于，所述切割盘(9)上安装有若干刀头，刀头开刃方向朝向放置辊(2)。

5.根据权利要求1所述的一种可提高切刀使用寿命的切边机，其特征在于，所述吸水管(17)与出水管(18)上均安装有单向阀，吸水管(17)只能向固定盒(15)内部进水，出水管(18)只能从固定盒(15)内部出水。

技术总结
本技术公开了一种可提高切刀使用寿命的切边机，包括固定架，所述固定架一侧上端安装有放置辊，固定架另一侧安装有收卷辊，固定架上位于放置辊与收卷辊之间固定连接有固定板，固定板内部转动连接有张紧辊，张紧辊的数量为两个，所述张紧辊靠近放置辊低于所述张紧辊靠近收卷辊；所述固定架上位于固定板一侧固定安装有电机，固定板一侧固定连接有减速箱，减速箱输出轴穿过固定板连接有安装杆，安装杆位于张紧辊下方安装有切割盘。本技术通过设计有安装杆可带动切割盘转动，通过切割盘转动可使得刀口不在同一点处与塑料薄膜接触，避免刀口不易磨损，同时通过切割盘下方的冷却池可对转动下来的刀口进行冷却，避免刀口因过热而退火。

技术研发人员：金光大,孙大钊
受保护的技术使用者：东莞市声波新材料有限公司
技术研发日：20221206
技术公布日：2024/1/12
