一种双色去污刷钻孔植毛装置的制作方法

本技术涉及双色去污刷生产，尤其涉及一种双色去污刷钻孔植毛装置。

背景技术：

1、双色清洁刷是手柄通常由木或竹类为载体，也有一些为塑料制作而成。刷丝通常是由pp塑料丝，制成的去污刷。

2、目前的双色去污刷生产需要使用到钻孔植毛装置，将刷毛植入到一些木头或塑料为载体上的钻孔中，最后得到一把双色去污刷，但由于目前的钻孔植毛装置在操作工人的操作中，手柄上钻孔的深度是深浅不一，以至于将刷毛植入到钻孔中的深度也是深浅不一的，因此有些植入比较浅的刷毛在使用时很容易脱落，导致降低了产品的合格率。

技术实现思路

1、本实用新型的目的是针对背景技术中存在的问题，提出一种双色去污刷钻孔植毛装置。

2、本实用新型的技术方案：一种双色去污刷钻孔植毛装置，包括操作台，所述操作台的上表面固定连接有支撑架，所述支撑架开设有滑槽，所述滑槽滑动连接有螺旋滑块，所述螺旋滑块的底端固定连接有连接块，所述连接块的底端固定连接有两个水平相对的u形连接块，所述u形连接块开设有凹槽，所述连接块的内部固定连接有伸缩电机，所述伸缩电机的伸缩杆活动贯穿连接块后固定连接有弹簧连接板，所述弹簧连接板的底端固定连接有i形连接块，所述i形连接块的底端固定连接板，所述连接板的下表面固定连接有两个水平相对的钻孔机构和植毛机构，所述连接块的内部开设有螺纹孔，所述螺纹孔螺旋连接有第二螺旋杆，所述第二螺旋杆的底端活动贯穿连接板。

3、优选的，所述凹槽的内壁上表面与弹簧的一端固定连接，其中一个所述弹簧的一端与弹簧连接板的一端固定连接，另一个所述弹簧的一端与弹簧连接板的另一端固定连接。

4、优选的，所述支撑架的上表面固定连接有两个水平相对的支撑板，所述支撑架的侧表面固定连接有电机放置板，所述电机放置板的上表面固定连接有电机，所述电机的输出轴活动贯穿支撑板后固定连接有第一螺旋杆，所述第一螺旋杆与螺旋滑块螺旋连接，另一个所述支撑板与第一螺旋杆的一端转动连接。

5、优选的，所述第二螺旋杆的底端固定连接有可以对连接板向下移动时进行限位的限位块。

6、优选的，所述限位块固定连接有减震的橡胶垫。

7、优选的，所述支撑架固定连接有对第一螺旋杆进行保护的防尘罩，所述电机放置板固定连接有对电机进行保护的电机护罩。

8、与现有的技术相比，本实用新型的有益效果是：

9、(1)：本申请通过连接块、伸缩电机、第二螺旋杆和连接板等结构的设计，可以根据生产双色去污刷的材质所需植入刷毛时钻孔的深度，转动第二螺旋杆带动限位块上升，限位块限制连接板向下移动的距离，连接板向下移动的距离便是钻孔机构向下钻孔的深度和植毛机构植入刷毛的深度，此时植入的刷毛的深度均是一样的，没有较浅的刷毛就不会很容易脱落，便提高了产品的合格率；

10、(2)：本申请通过电机、第一螺旋杆和螺旋滑块等结构的设计，启动电机便可以根据双色去污刷需要钻孔植毛位置进行左右调节，方便快捷。

技术特征：

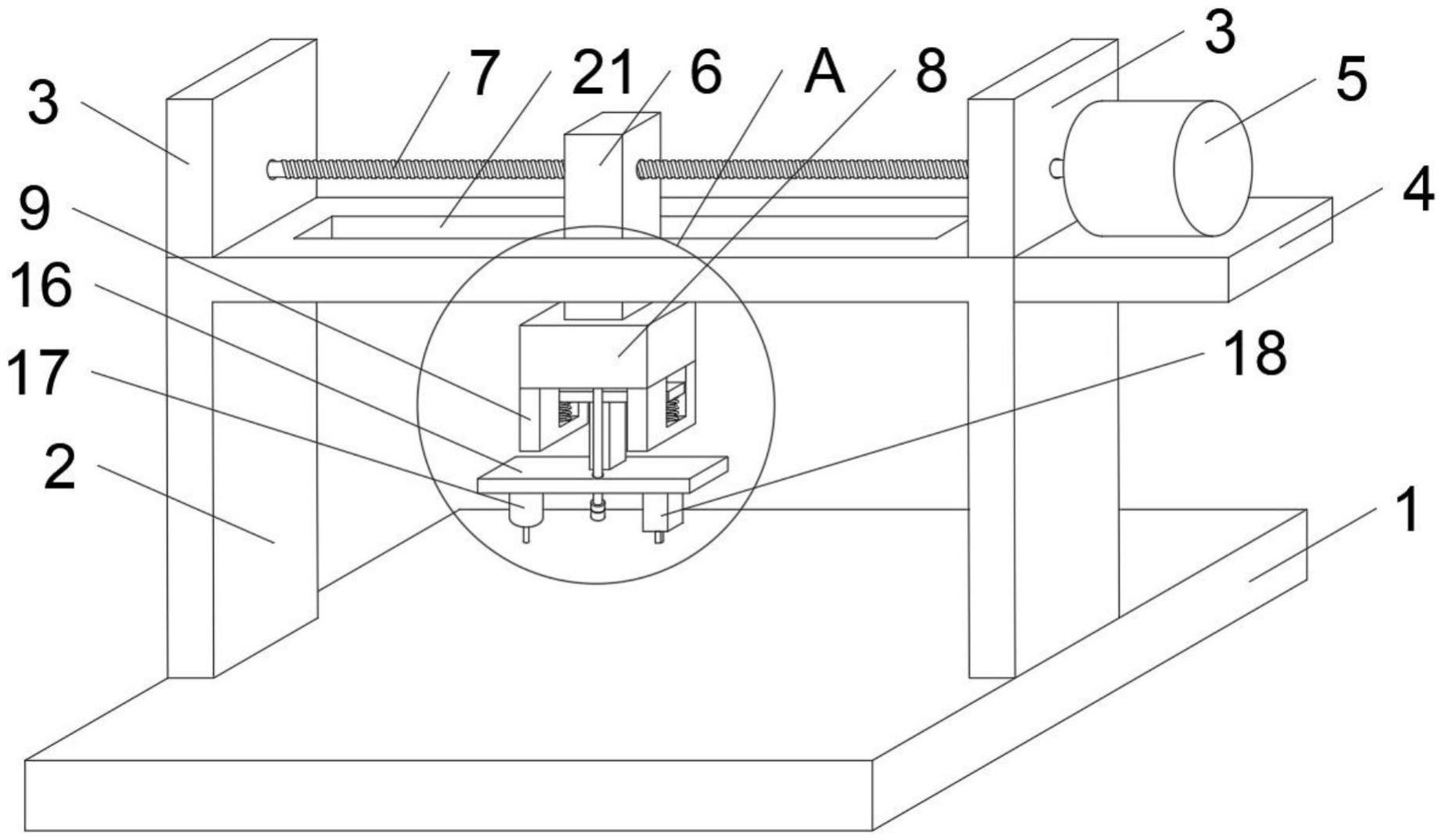

1.一种双色去污刷钻孔植毛装置，包括操作台(1)，其特征在于：所述操作台(1)的上表面固定连接有支撑架(2)，所述支撑架(2)开设有滑槽(21)，所述滑槽(21)滑动连接有螺旋滑块(6)，所述螺旋滑块(6)的底端固定连接有连接块(8)，所述连接块(8)的底端固定连接有两个水平相对的u形连接块(9)，所述u形连接块(9)开设有凹槽(13)，所述连接块(8)的内部固定连接有伸缩电机(19)，所述伸缩电机(19)的伸缩杆活动贯穿连接块(8)后固定连接有弹簧连接板(10)，所述弹簧连接板(10)的底端固定连接有i形连接块(12)，所述i形连接块(12)的底端固定连接板(16)，所述连接板(16)的下表面固定连接有两个水平相对的钻孔机构(17)和植毛机构(18)，所述连接块(8)的内部开设有螺纹孔(20)，所述螺纹孔(20)螺旋连接有第二螺旋杆(15)，所述第二螺旋杆(15)的底端活动贯穿连接板(16)。

2.根据权利要求1所述的一种双色去污刷钻孔植毛装置，其特征在于，所述凹槽(13)的内壁上表面与弹簧(11)的一端固定连接，其中一个所述弹簧(11)的一端与弹簧连接板(10)的一端固定连接，另一个所述弹簧(11)的一端与弹簧连接板(10)的另一端固定连接。

3.根据权利要求1所述的一种双色去污刷钻孔植毛装置，其特征在于，所述支撑架(2)的上表面固定连接有两个水平相对的支撑板(3)，所述支撑架(2)的侧表面固定连接有电机放置板(4)，所述电机放置板(4)的上表面固定连接有电机(5)，所述电机(5)的输出轴活动贯穿支撑板(3)后固定连接有第一螺旋杆(7)，所述第一螺旋杆(7)与螺旋滑块(6)螺旋连接，另一个所述支撑板(3)与第一螺旋杆(7)的一端转动连接。

4.根据权利要求1所述的一种双色去污刷钻孔植毛装置，其特征在于，所述第二螺旋杆(15)的底端固定连接有可以对连接板(16)向下移动时进行限位的限位块(22)。

5.根据权利要求4所述的一种双色去污刷钻孔植毛装置，其特征在于，所述限位块(22)固定连接有减震的橡胶垫(14)。

6.根据权利要求3所述的一种双色去污刷钻孔植毛装置，其特征在于，所述支撑架(2)固定连接有对第一螺旋杆(7)进行保护的防尘罩(23)，所述电机放置板(4)固定连接有对电机(5)进行保护的电机护罩(24)。

技术总结
本技术涉及一种双色去污刷钻孔植毛装置，属于双色去污刷生产技术领域。其主要针对现有的一些的钻孔植毛装置在操作工人的操作中，手柄上钻孔的深度是深浅不一，以至于将刷毛植入到钻孔中的深度也是深浅不一的，因此有些植入比较浅的刷毛在使用时很容易脱落，导致降低了产品的合格率的问题，提出如下技术方案：一种双色去污刷钻孔植毛装置，包括操作台，所述操作台的上表面固定连接有支撑架，所述支撑架开设有滑槽，所述滑槽滑动连接有螺旋滑块。本申请通过连接块、伸缩电机、第二螺旋杆和连接板等结构的设计，钻孔机构向下钻孔的深度和植毛机构植入刷毛的深度是一样的，没有较浅的刷毛就不会很容易脱落，便提高了产品的合格率。

技术研发人员：傅建卫,王冰冰
受保护的技术使用者：浙江浦江三建工具有限公司
技术研发日：20221205
技术公布日：2024/1/12
