一种纸张复卷裁切机构的制作方法

本技术属于纸张加工，具体涉及一种纸张复卷裁切机构。

背景技术：

1、复卷机一般用于：云母带、纸张、薄膜的复卷分切，起到一切为二的作用，常用于将宽幅的卷材分切，更为后续的再次分切起到了重要的作用，是一种用于纸类、云母带、薄膜专用设备。一般的纸张复卷裁切机构上的裁切刀在安装后，裁切刀的位置是固定的，导致不方便根据需要调节相邻两个裁切刀的间距，适用范围受到一定的限制。

技术实现思路

1、本实用新型的目的在于提供一种纸张复卷裁切机构，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种纸张复卷裁切机构，包括支板，所述支板的顶端固定有两个竖板，支板的上方设有支杆，支杆上套有多个滑座，多个滑座内均设有插块和卡块，支杆的顶端开设有多个与插块的底端适配的插槽，多个滑座的顶端均固定有压块，多个插块的顶端均固定有提杆，多个压块上均开设有供提杆上下滑动的滑槽，多个滑座的底端均开设有与裁切刀适配的插槽，多个裁切刀上均开设有与卡块适配的卡槽，多个卡块的侧壁均固定有拉杆，多个滑座的侧壁均开设有与拉杆适配的通孔，多个拉杆和提杆上均套有第一弹簧。

3、在进一步的实施例中，两个所述竖板的顶端均开设有与支杆适配的凹槽，支杆的一侧设有两个限位螺栓，两个竖板上均开设有与限位螺栓适配的螺孔，支杆的侧壁开设有两个与限位螺栓适配的插槽。

4、在进一步的实施例中，所述支板的顶端固定有两个支座，两个支座之间转动连接有下压辊，下压辊的上方设有支架，支架内转动连接有上压辊。

5、在进一步的实施例中，所述支架的顶端的四角处均固定有竖杆，四个竖杆上均套有第二弹簧，两个所述支座的顶端均开设有两个与竖杆适配的通孔，四个竖杆的顶端均固定有挡块。

6、在进一步的实施例中，所述支板的两侧均固定有两个凸块，四个凸块上均开设有通孔。

7、在进一步的实施例中，所述支板与两个竖板焊接，多个所述裁切刀均位于两个竖板之间。

8、本实用新型的技术效果和优点：该纸张复卷裁切机构，通过设置竖板、支板、滑座、支杆、插块、第一弹簧、提杆、卡块与拉杆，上提提杆，提杆带动插块上升，滑动滑座后松开提杆，第一弹簧推动插块下移，插块的底端插入支杆顶端的插槽中，能够根据需要调节相邻两个裁切刀的间距，增大了适用范围，拉动拉杆，拉杆带动卡块移动，卡块的端部从裁切刀中脱出，方便裁切刀的卸下更换。

技术特征：

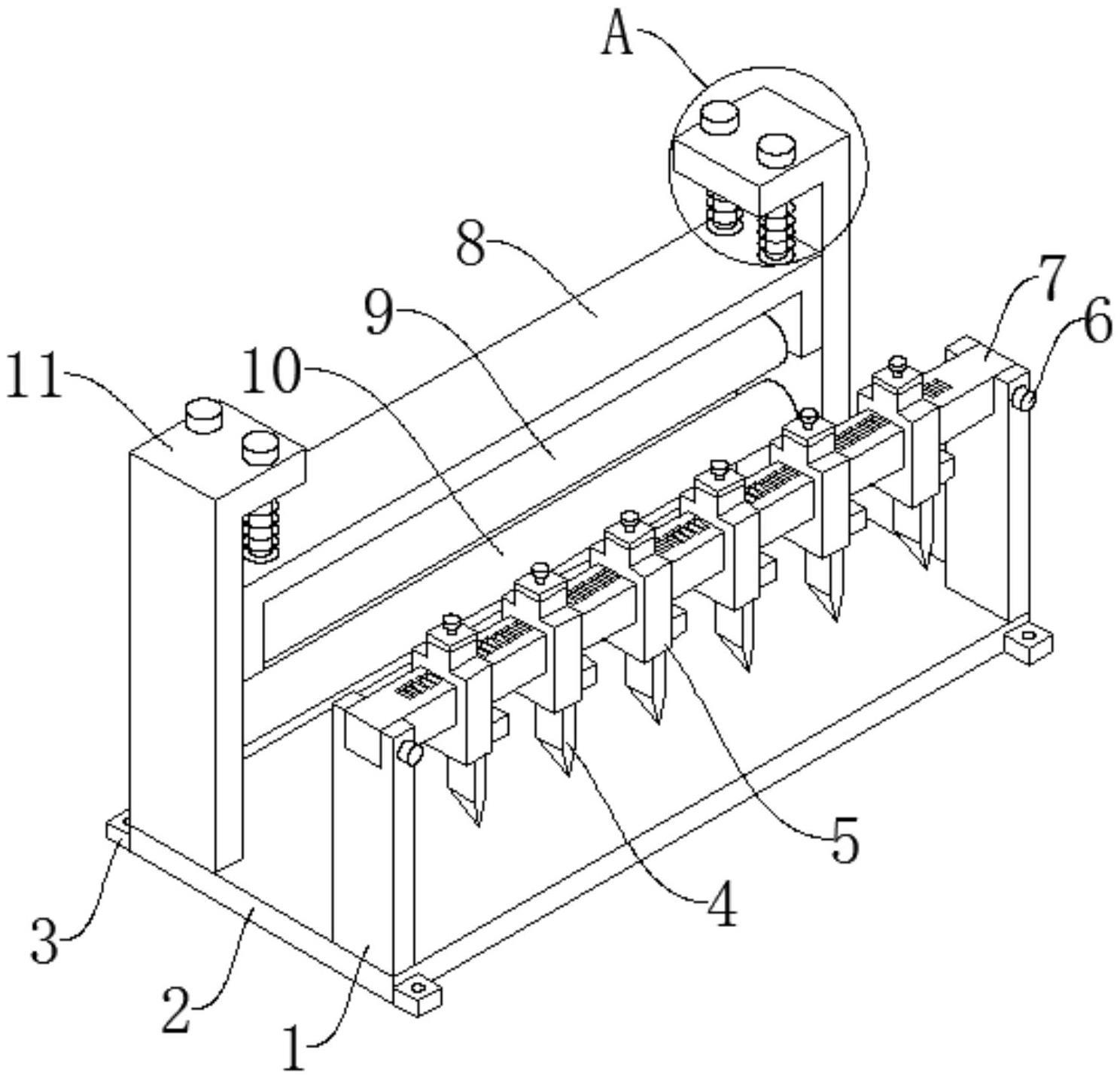

1.一种纸张复卷裁切机构，包括支板(2)，其特征在于：所述支板(2)的顶端固定有两个竖板(1)，支板(2)的上方设有支杆(7)，支杆(7)上套有多个滑座(5)，多个滑座(5)内均设有插块(12)和卡块(16)，支杆(7)的顶端开设有多个与插块(12)的底端适配的插槽，多个滑座(5)的顶端均固定有压块(14)，多个插块(12)的顶端均固定有提杆(15)，多个压块(14)上均开设有供提杆(15)上下滑动的滑槽，多个滑座(5)的底端均开设有与裁切刀(4)适配的插槽，多个裁切刀(4)上均开设有与卡块(16)适配的卡槽，多个卡块(16)的侧壁均固定有拉杆(17)，多个滑座(5)的侧壁均开设有与拉杆(17)适配的通孔，多个拉杆(17)和提杆(15)上均套有第一弹簧(13)。

2.根据权利要求1所述的一种纸张复卷裁切机构，其特征在于：两个所述竖板(1)的顶端均开设有与支杆(7)适配的凹槽，支杆(7)的一侧设有两个限位螺栓(6)，两个竖板(1)上均开设有与限位螺栓(6)适配的螺孔，支杆(7)的侧壁开设有两个与限位螺栓(6)适配的插槽。

3.根据权利要求1所述的一种纸张复卷裁切机构，其特征在于：所述支板(2)的顶端固定有两个支座(11)，两个支座(11)之间转动连接有下压辊(10)，下压辊(10)的上方设有支架(8)，支架(8)内转动连接有上压辊(9)。

4.根据权利要求3所述的一种纸张复卷裁切机构，其特征在于：所述支架(8)的顶端的四角处均固定有竖杆(18)，四个竖杆(18)上均套有第二弹簧(19)，两个所述支座(11)的顶端均开设有两个与竖杆(18)适配的通孔，四个竖杆(18)的顶端均固定有挡块(20)。

5.根据权利要求1所述的一种纸张复卷裁切机构，其特征在于：所述支板(2)的两侧均固定有两个凸块(3)，四个凸块(3)上均开设有通孔。

6.根据权利要求1所述的一种纸张复卷裁切机构，其特征在于：所述支板(2)与两个竖板(1)焊接，多个所述裁切刀(4)均位于两个竖板(1)之间。

技术总结
本技术公开了一种纸张复卷裁切机构，属于纸张加工技术领域，包括支板，所述支板的顶端固定有两个竖板，支板的上方设有支杆，支杆上套有多个滑座，多个滑座内均设有插块和卡块，支杆的顶端开设有多个与插块的底端适配的插槽，多个滑座的顶端均固定有压块，多个插块的顶端均固定有提杆，多个压块上均开设有供提杆上下滑动的滑槽，多个滑座的底端均开设有与裁切刀适配的插槽，多个裁切刀上均开设有与卡块适配的卡槽，多个卡块的侧壁均固定有拉杆，多个滑座的侧壁均开设有与拉杆适配的通孔，多个拉杆和提杆上均套有第一弹簧。该纸张复卷裁切机构，方便调节，方便裁切刀的更换。

技术研发人员：陈明伟,管朋涛,陈德现,倪敬风,陶鹏
受保护的技术使用者：合肥方氏复合材料有限公司
技术研发日：20221230
技术公布日：2024/1/13
